Замена экрана LCD на Olympus Stylus 725 SW
В этом руководстве представлены инструкции по замене поврежденного экрана LCD на Olympus Stylus 725.
Шаг 1
Аккумулятор расположен на дне камеры.
Извлеките аккумулятор, поставив большой палец на нижнюю крышку и скользя кнопкой разблокировки от стороны, на которой находится объектив. (Отвертка используется только как точка отсчета, винты не нужно удалять)
Если аккумулятор разряжен, зарядите его в течение 60-90 минут.
При установке заряженного аккумулятора правильно выровняйте его. Положительные и отрицательные контакты должны совпадать.
Шаг 2
Удалите четыре винта для крышки длиной 3 мм в углах камеры, используя крестовую отвертку #00.
Удалите винты длиной 2 мм, фиксирующие боковые части камеры, которые удерживают заднюю панель, используя крестовую отвертку #00.
Шаг 3
Будьте осторожны при снятии задней крышки; вам необходимо отсоединить соединительные ленты. При необходимости используйте пинцет.
Отсоедините ленты, используя большой палец, сдвигая их из слотов.
Установите заднюю панель лицом вверх, чтобы ленты не касались ничего.
Шаг 4

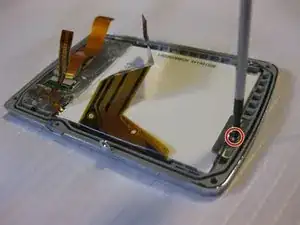

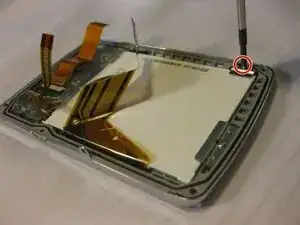

Удалите винты на задней панели, используя крестовую отвертку #00.

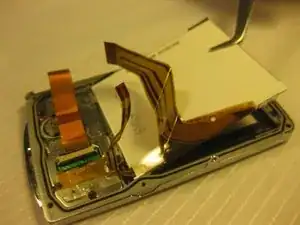

Отсоедините шлейфы, соединяющие экран LCD и заднюю панель камеры.
Шаг 5

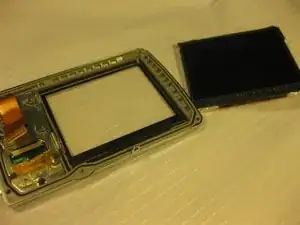

Используйте пинцет для удаления ослабленного экрана LCD.
Будьте осторожны, чтобы не поцарапать новый экран LCD при его замене.
Осторожно установите новый экран на место старого, убедившись, что этикетка обращена вверх.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
