Разборка задней панели Olympus Stylus 725 SW
Используйте это руководство, чтобы снять заднюю панель и получить доступ к внутренним компонентам.
Шаг 1

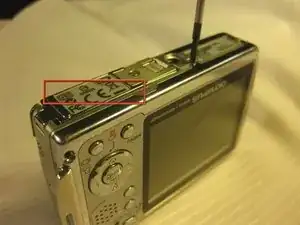

Аккумулятор расположен в нижней части камеры.

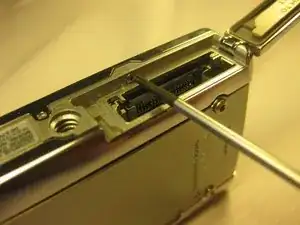

Удалите аккумулятор, нажав на нижнюю пластину и сдвинув кнопку разблокировки от стороны, где находится объектив. (Отвертка используется просто как ориентир, винты откручивать не нужно)
Если аккумулятор разряжен, подзарядите его в течение 60-90 минут.
При установке заряженного аккумулятора правильно выровняйте его. Положительные и отрицательные знаки должны совпадать.
Шаг 2
Удалите четыре крышки винтов длиной 3 мм в углах камеры с помощью отвертки Phillips #00.
Удалите винты длиной 2 мм, крепящие боковые части камеры, которые удерживают заднюю панель, с помощью отвертки Phillips #00.
Шаг 3
Будьте осторожны при снятии задней панели; вам потребуется отключить соединительные ленты. При необходимости используйте пинцет.
Отделите ленты, прижимая их большим пальцем и выдвигая из слотов.
Установите заднюю панель лицом вверх, чтобы ленты не касались ничего.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
