Замена ЖК-дисплея Nikon Coolpix 995

Это руководство iFixit покажет, как разобрать камеру Nikon Coolpix 995 и снять или заменить ЖК-дисплей.

Шаг 1

Поверните блок объектива и вспышки на 90 градусов, пока не увидите два винта Phillips #00.

Выкрутите оба винта отвёрткой Phillips #00.

Разверните вспышку, чтобы получить доступ к оставшимся двум винтам. Выкрутите эти винты тем же способом.

См. второе изображение для определения местоположения второго набора винтов. Соответствующие винты выделены красным.

Переверните камеру вверх дном.

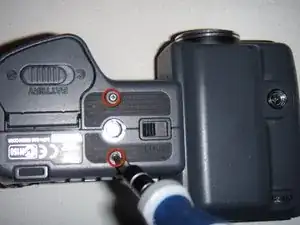

Выкрутите два винта Phillips #00, расположенных рядом с отсеком батареи.

Откройте крышку отсека карты памяти.

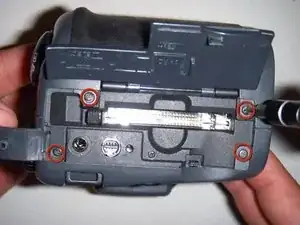

Под крышкой Вы увидите четыре винта. Выкрутите все четыре винта.

См. изображение для определения местоположения четырёх винтов. Убедитесь, что Вы выкручиваете только четыре винта, указанных на изображении.

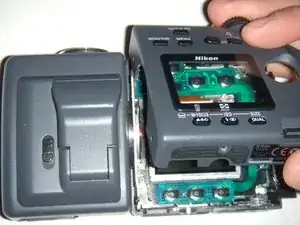

Аккуратно приподнимите нижнюю часть корпуса возле батареи большим пальцем.

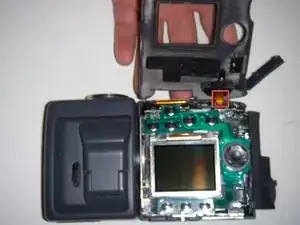

Обратите внимание на кабель в верхней части блока — он легко повреждается. См. второе изображение для определения его положения.

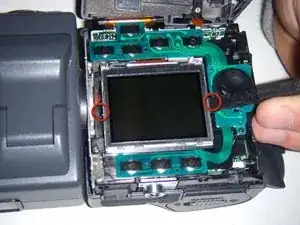

Используйте лопатку, чтобы отогнуть защёлки, удерживающие экран.

См. изображение для большей наглядности. Защёлки выделены красным кружком.

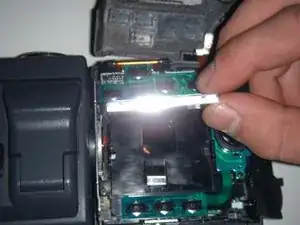

Аккуратно приподнимите ЖК-дисплей снизу. Он должен легко выйти.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
