Замена панели кнопок функции Canon PowerShot SD1200 IS
Используйте это руководство для замены кнопок функции на задней панели камеры.
Шаг 1
Удалите батарею.
Шаг 2
Удалите два винта с боковой стороны корпуса камеры с ремнем. (4 мм Philips 00)
Удалите два винта с нижней части камеры. (4 мм Philips 00)
Удалите два винта с правой стороны камеры, противоположной ремню. (2 мм Philips 00)
Шаг 3
Снимите переднюю крышку.
Если верх крышки застрял, примените легкое давление вниз на фиксирующие зажимы над объективом, чтобы освободить.
Снимите заднюю крышку.
Шаг 4

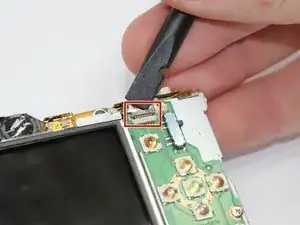

Используйте лопатку для подъема язычка на коннекторе с нулевой силой вставки (ZIF), расположенном в верхней части панели кнопок функции.
Убедитесь, что вы поддеваете фиксирующий клапан, а не сам коннектор.
Вытяните шлейф из коннектора.
Шаг 5
Удалите верхний винт с панели кнопок функции. (3.5 мм Philips 00)
Удалите нижний винт с панели кнопок функции. (2.5 мм Philips 00)
Шаг 6

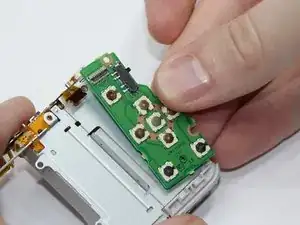

Поднимите панель кнопок функции.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
