Разборка Canon PowerShot SD1100 IS — AV-разъем и логическая плата

Используйте это руководство, чтобы снять AV-разъем и логическую плату.

Шаг 1

Снимите ремешок и аккумулятор.

Шаг 2

Удалите по 2 винта с каждой стороны камеры (всего 4, 0.102 дюйма).

Удалите 2 винта снизу камеры (0.138 дюйма).

Не смешивайте 4 боковых винта с 2 нижними — они разных размеров.

Шаг 3

Осторожно снимите переднюю крышку.

Пластина на боковой стороне должна отсоединиться.

Осторожно снимите заднюю крышку.

Шаг 4

Корпуса теперь должны быть сняты.

Шаг 5

Удалите винт слева сверху над ЖК-экраном (0.100 дюйма).

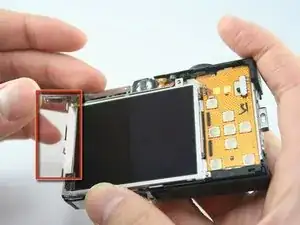

Снимите С-образную пластину с боковой стороны ЖК-экрана.

Шаг 6

Удалите винт справа сверху от ЖК-экрана (0.098 дюйма).

Снимите Г-образную планку справа от ЖК-экрана.

Шаг 7

Используйте лопатку, чтобы снять Г-образную планку с левой стороны ЖК-экрана.

Шаг 8

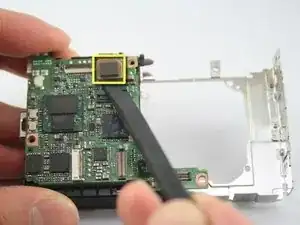

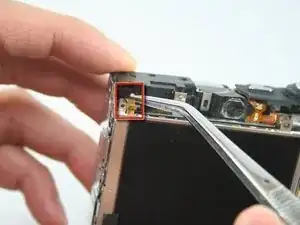

Используйте пинцет, чтобы вынуть шлейфовый разъем из верхнего левого угла над ЖК-экраном.

Будьте осторожны. Этот шлейф должен оставаться прикреплённым к экрану.

Шаг 9

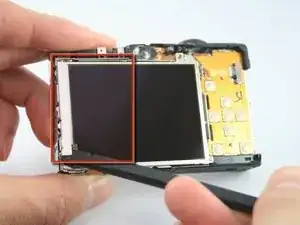

Используйте лопатку, чтобы приподнять фикcатор разъема (черная защелка) на конце большого шлейфа ЖК-экрана на передней стороне камеры.

Используйте пинцет, чтобы приподнять этот шлейф.

Используйте пинцет, чтобы аккуратно разделить этот шлейф и тот, что под ним.

Шаг 10

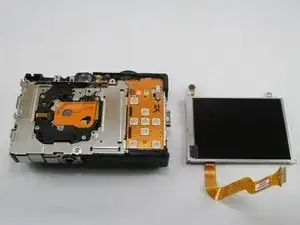

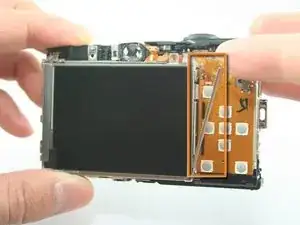

ЖК-экран теперь должен быть снят.

Шаг 11

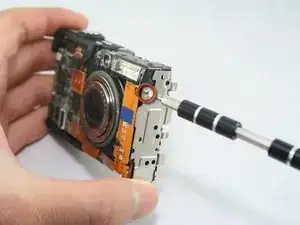

Удалите винт, расположенный на стороне камеры (0.072 дюйма).

Шаг 12

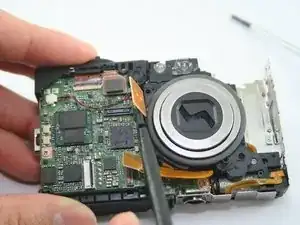

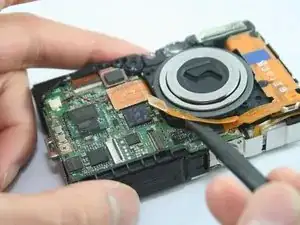

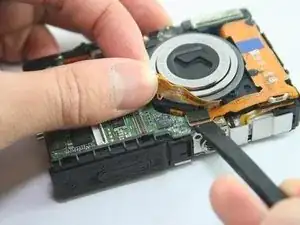

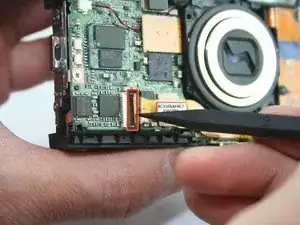

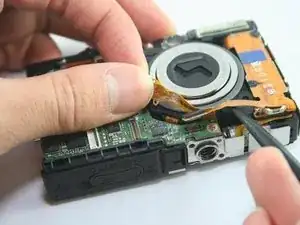

Используйте лопатку, чтобы отсоединить шлейф объектива от платы.

Используйте лопатку, чтобы приподнять шлейф.

Этот шлейф подключен к объективу, но шлейф блока вспышки находится под ним.

Шаг 13

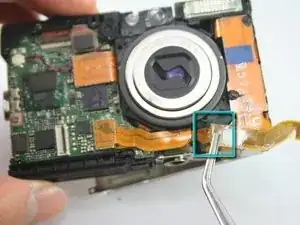

Отключите шлейф блока вспышки.

Шлейф блока вспышки находится под шлейфом блока объектива.

Шаг 14

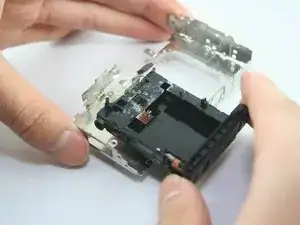

Снимите блок вспышки, который включает конденсатор. Если он не выходит, обратите внимание на маленький крючок справа ближе к низу.

Будьте осторожны при извлечении конденсатора. Он может дать удар током.

Шаг 15

Конденсатор теперь должен быть снят.

Шаг 16

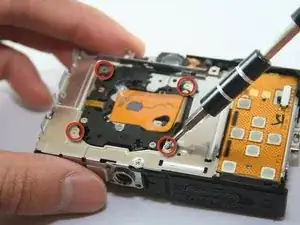

Удалите 4 винта с серебристой пластины (0.106 дюйма).

Шаг 17

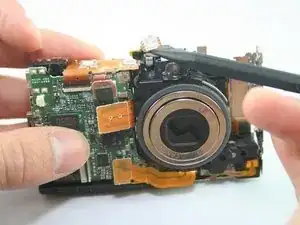

Используйте лопатку, чтобы приподнять второй шлейф объектива.

Помните, первый шлейф был снят при извлечении блока вспышки.

Шаг 18

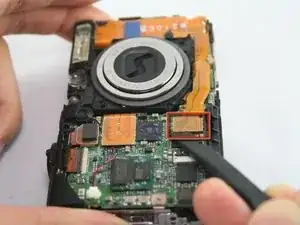

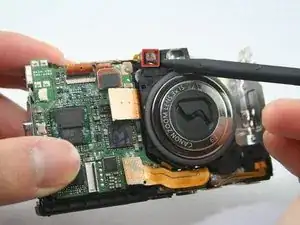

Используйте лопатку, чтобы осторожно приподнять светодиод в верхнем левом углу объектива.

Шаг 19

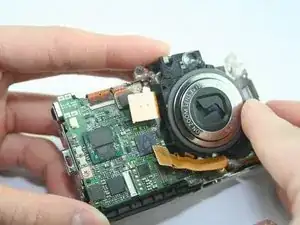

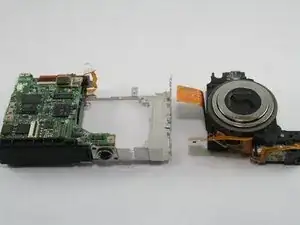

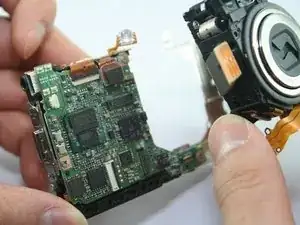

Снимите объектив.

Шаг 20

Объектив камеры теперь должен быть снят.

Шаг 21

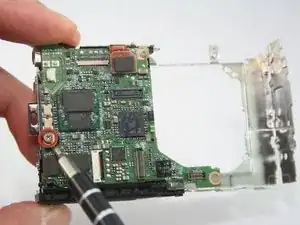

Удалите винт в верхнем правом углу логической платы (0.102 дюйма).

Удалите винт на серебристой пластине (0.102 дюйма).

Шаг 22

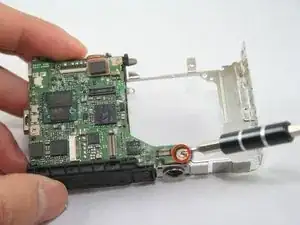

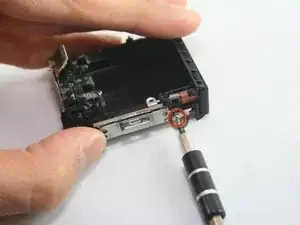

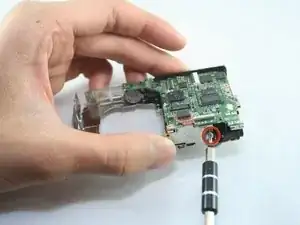

Удалите винт в нижнем правом углу логической платы (0.102 дюйма).

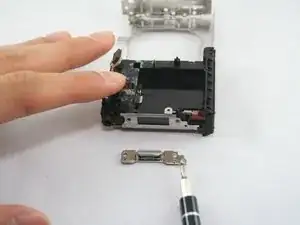

Теперь можно снять крепление штативного разъема.

Шаг 23

Удалите винт (0.102 дюйма) с левой стороны логической платы.

Шаг 24

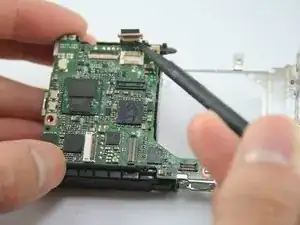

С помощью лопатки отсоедините шлейф, расположенный вверху логической платы.

Шаг 25

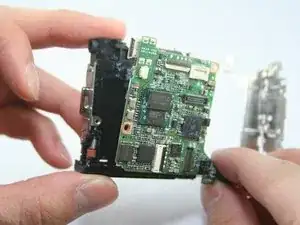

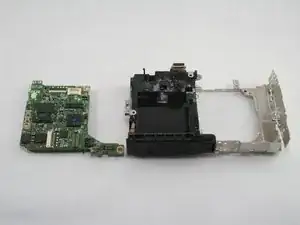

Логическую плату теперь можно извлечь из корпуса.

Шаг 26

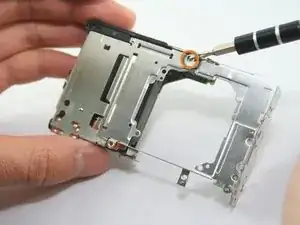

Удалите оставшийся винт (0,102 дюйма), расположенный на креплении ремешка камеры.

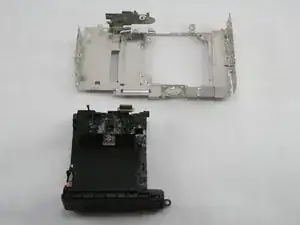

Крепление ремешка камеры и узел AV-разъёма/аккумулятора/карты памяти теперь можно снять.

Шаг 27

Это конечный результат.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
