Замена стеклянной крышки объектива водонепроницаемого корпуса Vivitar DVR 781HD
В этом руководстве приведены инструкции по удалению стеклянной крышки объектива на передней стороне водонепроницаемого корпуса видеокамеры. В этом ремонте есть небольшие винты и стеклянная часть, поэтому подготовьте чистое рабочее место и держите корпус на ровной поверхности, чтобы избежать потери винтов или падения стеклянной крышки объектива.
Шаг 1

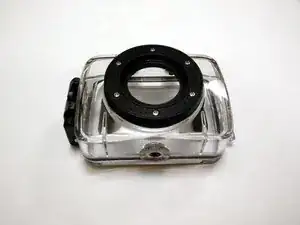

Поместите водонепроницаемый корпус на ровную поверхность, с крышкой объектива вверх.
Шаг 2

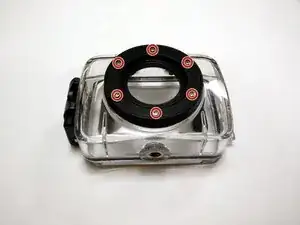

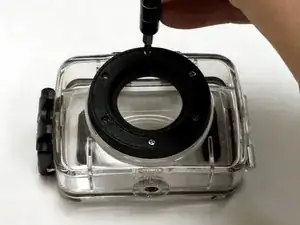

Удалите шесть винтов Phillips #00 длиной 4,5 мм с черной отделки крышки объектива.
Шаг 3

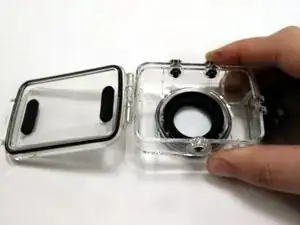

Держите черную отделку крышки объектива плотно прижатой к корпусу, затем переверните корпус так, чтобы крышка объектива оказалась на рабочей поверхности.
Шаг 4

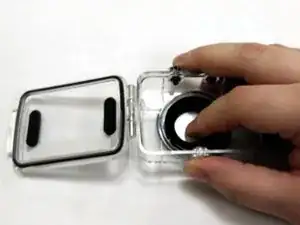

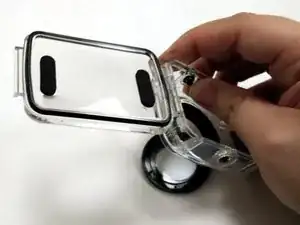

Нажмите на крышку объектива большим пальцем и используйте другие пальцы, чтобы поднять корпус, отделяя линзу и отделку линзы от корпуса.
Шаг 5

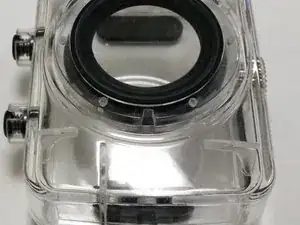

На черной рамке есть небольшой пластиковый ключ, который выравнивает её с корпусом. Убедитесь, что вы выровняли его во время сборки.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
