Замена материнской платы Xiaomi Yi

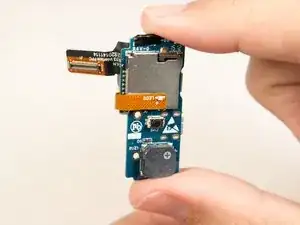

Материнская плата, содержащая разъемы micro‑USB и HDMI, может быть повреждена. Это руководство поможет вам заменить неисправную материнскую плату.
Шаг 1
Сдвиньте переключатель крышки батарейного отсека влево.
Поднимите крышку батарейного отсека вверх.
Шаг 2
Поднимите язычок батареи.
Извлеките аккумулятор, потянув за вытягивающую ленту.
Шаг 3
Вставьте пластиковый инструмент для открытия в любую из сторон корпуса камеры.
Подденьте пластиковым инструментом в шве между передней и задней панелями.
Шаг 4
Проведите поддевательным инструментом вдоль шва, пока передняя панель полностью не отделится от задней панели.
Шаг 5
Удалите четыре винта Phillips #000 длиной 3,8 мм, расположенных в внешних углах материнской платы.
Шаг 6
С помощью пинцета потяните и снимите черную распорку, расположенную в верхней части внутренней поверхности корпуса камеры, и отложите деталь в сторону.
Шаг 7
Извлеките материнскую плату из задней части корпуса, осторожно потянув за корпус объектива.
Остается задняя панель.
Шаг 8

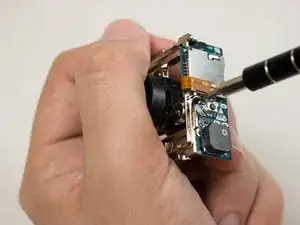

Снимите два винта Phillips #000 длиной 3,1 мм, закрепляющие материнскую плату на шасси.
Поддерживайте материнскую плату — соединение ленточного кабеля легко повредить.
Шаг 9

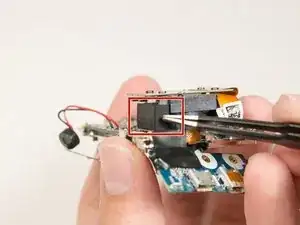

Найдите резиновую распорку между сенсором изображения и ленточным разъемом материнской платы.

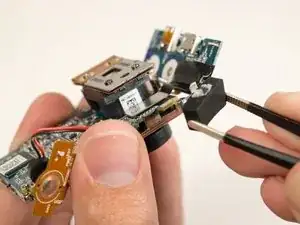

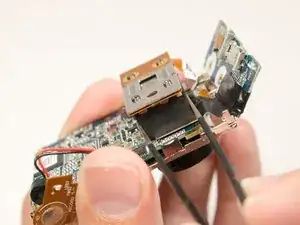

С помощью пинцета осторожно снимите распорку и отложите в сторону.
Шаг 10

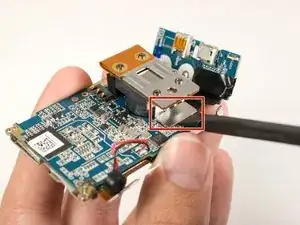

Осторожно подденьте плоским концом черной лопатки ленточный разъем и снимите его.
Поднимите узел объектива вверх и отведите от материнской платы.
Материнская плата остается.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
