Замена экрана Vivitar Vivicam T027
Если экран вашего Vivitar Vivicam T027 не показывает полное изображение из-за царапин, трещин или других повреждений, используйте это руководство для замены экрана TFT LCD размером 2.7” с разрешением 320 x 240 пикселей.
Четкий, полностью функциональный экран помогает вам делать и просматривать лучшие фотографии. Не позволяйте поврежденному экрану мешать вам получать отличные снимки.
Перед использованием этого руководства соберите инструменты, которые вам понадобятся для проекта, и убедитесь, что у вас чистая и свободная рабочая поверхность. Это упростит отслеживание всех деталей и компонентов, с которыми вы будете работать. Использование маленького белого полотенца поможет предотвратить катание мелких винтов и сделает их более заметными.
Не забудьте вынуть батареи из камеры перед началом!
Шаг 1

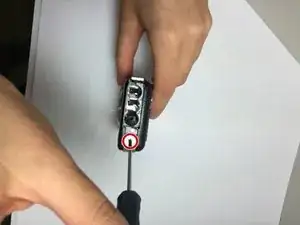

Удалите винты размером 3 мм на боковых сторонах камеры с помощью отвертки Phillips #00.
Шаг 2
Снимите наклейку на верхней части камеры. Эта наклейка закрывает один винт.
Удалите пять винтов на боковых сторонах камеры, включая винт под наклейкой.
Шаг 3

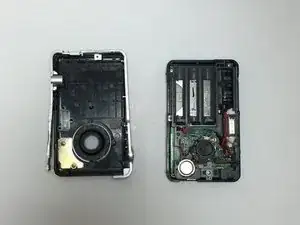

Отделите переднюю часть камеры от задней, чтобы увидеть материнскую плату.
Шаг 4

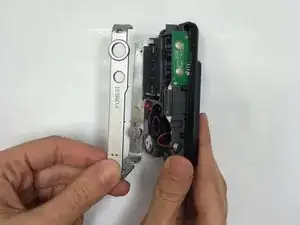

Удалите пластиковую серебристую планку с передней части корпуса камеры.
Шаг 5

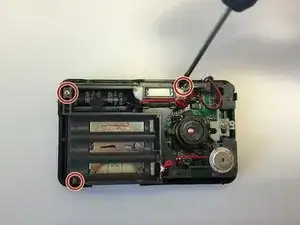

Удалите три винта размером 2 мм, удерживающих серый пластиковый крышку, с помощью отвертки Phillips #00.
Шаг 6

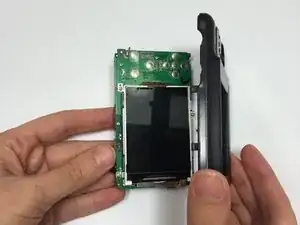

Удалите черную пластиковую крышку, чтобы вскрыть новую экранную панель.
Шаг 7

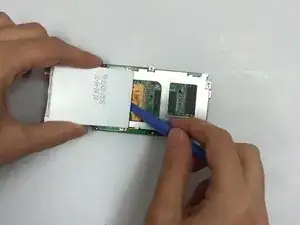

Осторожно снимите золотую пленку с экрана с помощью пластикового инструмента для открытия.

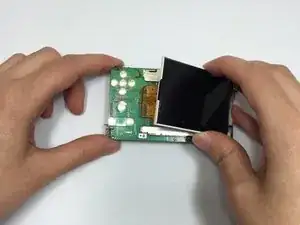

Аккуратно снимите экран с камеры.
Заключение
Чтобы собрать ваше устройство заново, следуйте этим инструкциям в обратном порядке.
