Замена кнопки спуска затвора Canon EOS Rebel XTi

Поместите камеру вверх дном и расположите её так, чтобы была видна задняя часть.

Оттяните оранжевую язычок вправо, чтобы освободить основной аккумулятор.

Чтобы извлечь запасной аккумулятор, переверните камеру так, чтобы экран дисплея был обращён вверх.

Поместите палец в пустой отсек аккумулятора и потяните от корпуса по рифлёной удерживающей ленте аккумулятора.

Положите камеру на бок мягкой рукоятью вверх и верхней частью камеры направо.

Сдвиньте дверцу отсека карты памяти в направлении стрелки, выгравированной на камере.

Когда дверца полностью сдвинется в открытое положение, поднимите её вверх.

С открытой дверцей нажмите вниз на маленький чёрный толкатель рядом с гнездом CF. Карта CF выйдет из гнезда и будет выброшена настолько, что вы сможете схватить её между большим и указательным пальцами и извлечь из гнезда.

Толкатель останется в нажатом положении до тех пор, пока в гнездо вновь не будет вставлена карта CF.

Снимите три чёрных винта M3x4 мм JIS #000 на дне камеры.

Снимите два чёрных винта M3x6 мм JIS #000 с правой стороны камеры.

Снимите два винта M3x5 мм JIS #000 на стороне камеры, противоположной рукояти.

Снимите следующие винты, расположенные в отсеке карты памяти:

Два винта M3x2 мм JIS #000

Осторожно отожмите заднюю панель корпуса.

Прежде чем полностью снять заднюю панель корпуса, обязательно отключите единственный ленточный кабель, идущий от материнской платы к ЖК-дисплею.

Используйте лопатку, чтобы поднять язычок на ZIF-разъёме ленточного кабеля.

Осторожно вытащите ленточный кабель из разъёма.

Снимите следующие винты с нижней части камеры:

Два винта M3x4.5 мм JIS #000

Один винт M3x3 мм JIS #000

Снимите следующие винты с передней части камеры:

Два винта M3x6 мм JIS #000

Осторожно отожмите переднюю панель корпуса.

На этом этапе разборки ленточные кабели не требуется отключать.

Снимите следующие винты вокруг видоискателя:

Один винт диоптра 10 мм JIS #00

Два винта M3x6 мм JIS #00

Снимите следующие винты по обеим сторонам камеры под креплениями ремня:

Один винт M3x5 мм JIS #00

Один винт M3x4.5 мм JIS #00

Отделите верхнюю панель корпуса от электрических компонентов настолько, чтобы были видны жгуты проводов, которые необходимо отключить.

Снимайте панель осторожно. Существует несколько жгутов проводов, соединяющих материнскую плату с компонентами на корпусе.

Отключите жёлтый разъём, расположенный на верхней части камеры.

Отключите красный разъём, расположенный у USB-порта.

Используйте отвёртку JIS #00, чтобы снять два серебристых винта длиной 4 мм, расположенных под кнопкой спуска затвора.

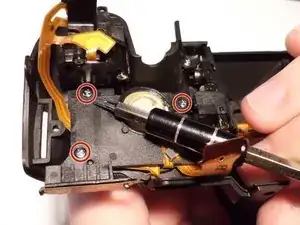

Используйте отвёртку JIS #00, чтобы снять винты 3 мм с пластины под кнопкой спуска затвора.

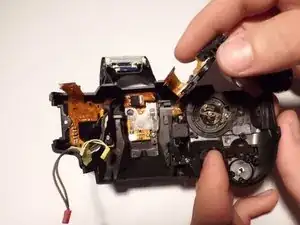

Отложите компоненты в сторону, не снимая ленточных кабелей.

Будьте осторожны: ленточные кабели хрупкие и могут легко порваться.

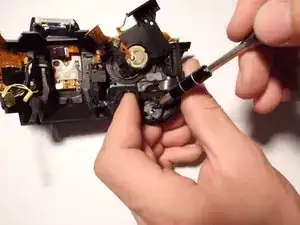

Используйте насадку с плоской головкой 1,5 мм, чтобы снять C-образную шайбу из-под кнопки быстрого снимка, надавливая по открытой стороне штифта.
