Замена модуля вспышки Canon EOS Rebel XTi

Переверните камеру вверх дном и расположите её так, чтобы была видна задняя часть корпуса.

Сдвиньте оранжевую защёлку вправо, чтобы освободить основной аккумулятор.

Чтобы извлечь вспомогательный аккумулятор, переориентируйте камеру так, чтобы экран отображения был направлен вверх.

Поместите палец внутрь пустого отсека аккумулятора и потяните за рифлёную язычок аккумулятора, от себя от корпуса камеры.

Поставьте камеру на бок так, чтобы мягкая рукоятка была наверху, а верхняя часть камеры — справа.

Сдвиньте крышку отсека карты памяти в направлении стрелки, выгравированной на корпусе камеры.

Когда крышка полностью сдвинется в открытое положение, поднимите её вверх.

С открытой крышкой нажмите на небольшой чёрный толкатель рядом с разъёмом CF. CF-карта выйдет из разъёма настолько, чтобы вы могли взять её между большим и указательным пальцами и извлечь из слота.

Толкатель останется в нажатом положении до тех пор, пока в слот снова не будет вставлена CF-карта.

Удалите три чёрных винта M3x4 мм JIS #000 на нижней части камеры.

Удалите два чёрных винта M3x6 мм JIS #000 с правой стороны камеры.

Удалите два винта M3x5 мм JIS #000 на стороне камеры, противоположной рукоятке.

Удалите следующие винты, расположенные в отсеке для карты памяти:

Два винта M3x2 мм JIS #000

Аккуратно отожмите заднюю панель корпуса.

Прежде чем полностью снять заднюю панель, обязательно отключите единственный ленточный кабель, идущий от материнской платы к ЖК-дисплею.

Используйте лопаточку, чтобы поднять фиксатор на ZIF-разъёме ленточного кабеля.

Аккуратно вытяните ленточный кабель из разъёма.

Удалите следующие винты с нижней части камеры:

Два винта M3x4.5 мм JIS #000

Один винт M3x3 мм JIS #000

Удалите следующие винты с передней части камеры:

Два винта M3x6 мм JIS #000

Аккуратно отожмите переднюю панель корпуса.

Для этой части разборки ленточные кабели снимать не нужно.

Удалите следующие винты вокруг видоискателя:

Один десятимиллиметровый винт диоптра JIS #00

Два винта M3x6 мм JIS #00

Удалите следующие винты с каждой стороны камеры под креплениями ремня:

Один винт M3x5 мм JIS #00

Один винт M3x4.5 мм JIS #00

Отделите верхнюю панель корпуса от электрических компонентов настолько, чтобы оголить жгуты проводов, которые нужно будет отключить.

Снимайте панель осторожно. Существует несколько жгутов проводов, соединяющих материнскую плату с компонентами на панели.

Отключите жёлтый разъём, расположенный на верхней части камеры.

Отключите красный разъём, расположенный возле USB-порта.

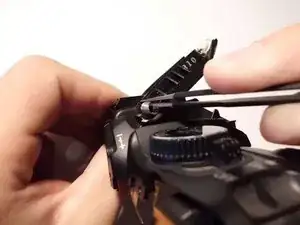

Используйте отвертку JIS #000, чтобы удалить два винта 3 мм на удерживающих рычагах. По одной рычагу с каждой стороны модуля.

Не потеряйте шайбы.

Снимите удерживающие рычаги.

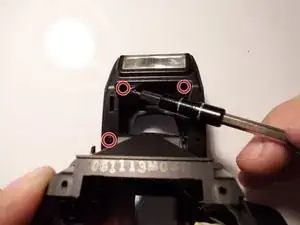

Используйте отвертку JIS #000, чтобы удалить три винта 3 мм на крышке вспышки.

Снимите крышку вспышки.

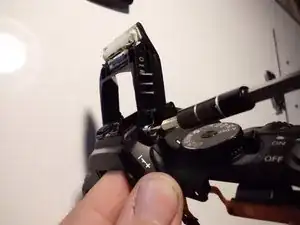

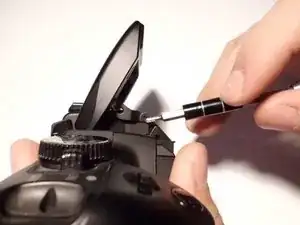

Удалите винт 7 мм JIS #000 на шарнире вспышки.

Используя прямые пинцеты, выньте пружину из отверстия шарнира.

Поднимите сторону модуля вспышки, ближайшую к кнопке включения/выключения, в направлении противоположной стороны камеры.

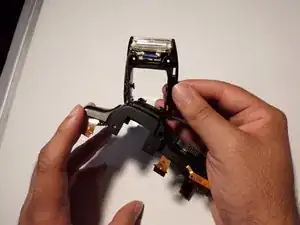

Осторожно протяните провода через верхнюю часть камеры, чтобы полностью извлечь модуль вспышки.

Обращайтесь с проводами бережно, даже несмотря на то, что они уже были отсоединены при снятии верхней крышки.
