Замена диска режимов Best Shot на Canon Sure Shot Z115
Canon Sure Shot Z115 (модели Prima Super 115 в мире, Autoboy S в Японии) отлично подходит для запечатления важных моментов и воспоминаний с помощью фотографий высокого качества.
Z115 — компактный автоматический 35 мм пленочный фотоаппарат с вспышкой и зум‑объективом 38–115 мм. На задней панели камеры расположен диск выбора режима, называемый Best Shot Dial. С помощью диска можно выбрать одну из нескольких программированных комбинаций выдержки и диафрагмы, например для движущихся объектов, портретов при контровом свете или макросъемки. Если один или несколько режимов работают некорректно, или диск не фиксируется при прокрутке или не удерживается в положении, возможно, диск Best Shot поврежден или неисправен.
Со временем диск может быть поврежден или изношен, крепежный винт может потеряться или быть сорван, либо грязь и мусор препятствуют надлежащему контакту и выравниванию.
Такие симптомы, как искажение изображений, неспособность навести резкость или неработающая камера, могут указывать на проблему с камерой. Замена может потребоваться, если обычная диагностика или замена диска не решают проблему.
В этом руководстве мы проведем вас через процесс снятия и замены диска Best Shot. Для выполнения работы потребуется запасная деталь (Best Shot Dial) и отвертка Phillips #0.
Перед началом всегда выключайте устройство и извлекайте батареи, чтобы избежать электрических опасностей. При разборке будьте осторожны при обнаружении вздутой батареи и обращайтесь с ней аккуратно, так как она представляет пожарную опасность.
Если у вас трещина на экране, надевайте защитные очки и перчатки, и рассмотрите возможность закрепить экран лентой, чтобы избежать травм. Не прикасайтесь к объективу или матрице пальцами или инструментами во время ремонта — масла и пыль сильно ухудшают качество изображения. Будьте терпеливы, аккуратно разложите детали, используйте правильные инструменты и избегайте чрезмерной силы.
Следуя этому руководству и соблюдая меры предосторожности, вы сможете успешно заменить диск Best Shot на вашей Canon Sure Shot Z115.
Шаг 1

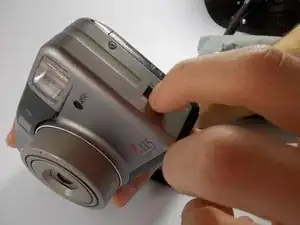

Найдите черный переключатель на боковой стороне камеры.
Нажмите переключатель вниз.
Задняя панель камеры откроется.
Шаг 2

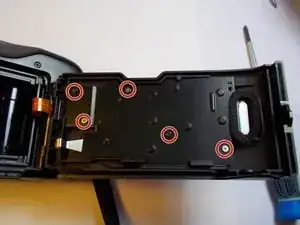

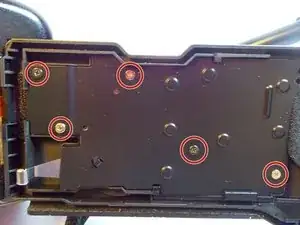

Используйте отвертку Phillips #0, чтобы выкрутить пять винтов, обведенных красным.
Шаг 3

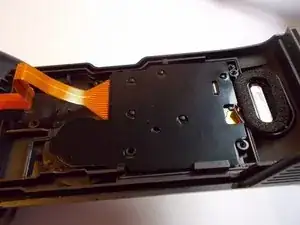

Найдите металлическую защелку, торчащую из-под черного пластика.
Осторожно потяните защелку, чтобы снять черный пластиковый элемент вместе с металлической деталью под ним.
Шаг 4

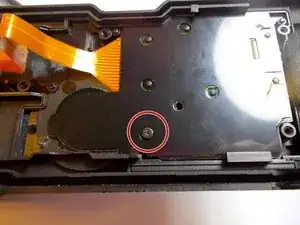

Найдите черную пластиковую крышку, защищающую плату логики дисплея.
Под крышкой вы увидите плоский оранжевый кабель.
Снимите винт, обведенный красным.
Шаг 5

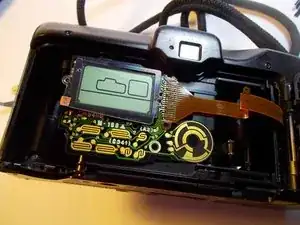

Осторожно потяните за оранжевый кабель, чтобы приподнять плату логики.
Отодвиньте плату логики в сторону, чтобы увидеть винт, который удерживает диск.
Будьте осторожны при перемещении платы логики. Избегайте прикосновений к верхней части платы. Если вы кладете плату на что-либо, убедитесь, что черный пластик все еще прилипает к нижней части (как показано на втором изображении).
Шаг 6
Удалите винт, обведенный красным.
Этот винт удерживает диск Best Shot на месте.
Не потеряйте металлическую деталь, которая находится под винтом. Она понадобится при установке нового диска.
Шаг 7
Снимите диск с его посадочного места.
Заключение
Поздравляем, вы успешно сняли диск Best Shot с вашей камеры. Для сборки устройства выполните все действия в обратном порядке.
Отнесите электронные отходы на переработку, сертифицированную по стандарту R2 или e-Stewards.
