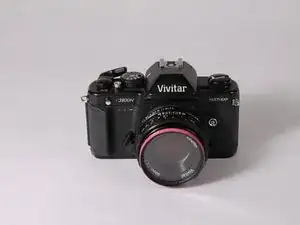

Замена счётчика кадров в камере Vivitar v3800n

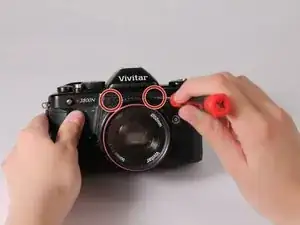

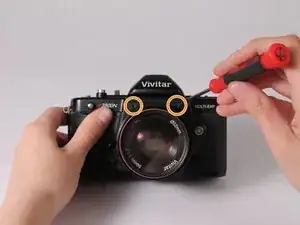

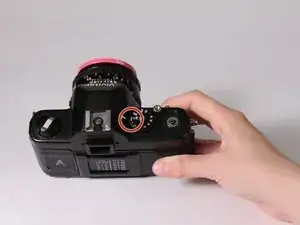

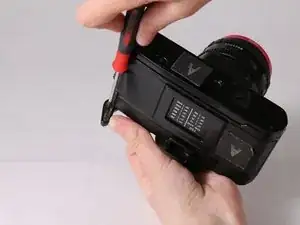

Отвинтите передние винты камеры крестовой отвёрткой.

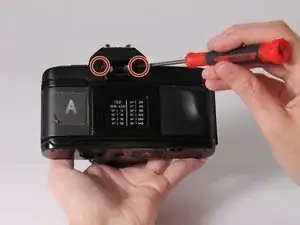

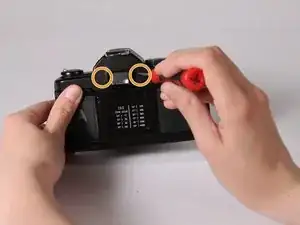

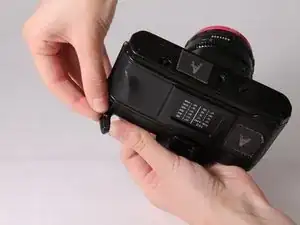

Отвинтите задние винты камеры крестовой отвёрткой.

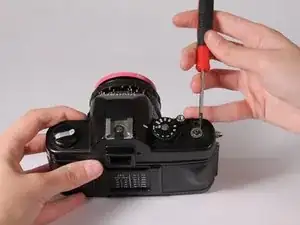

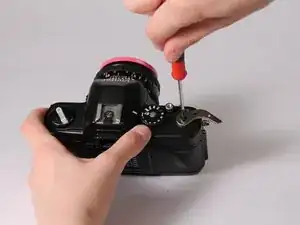

Снимите рычаг перемотки плёнки, отвинтив нижний винт крестовой отвёрткой.

Снимите пластиковую крышку, чтобы получить доступ к металлическому рычагу.

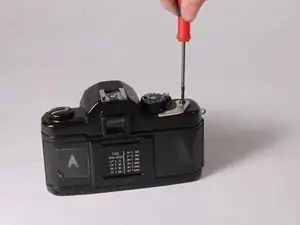

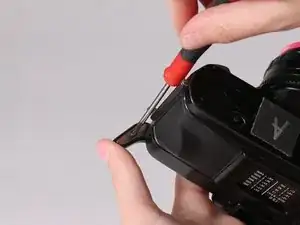

Удалите винт, удерживающий металлическую часть рычага, плоской отвёрткой.

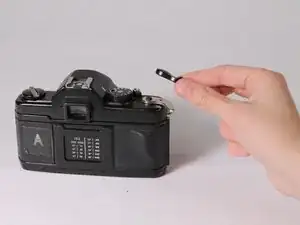

После снятия винта извлеките металлический рычаг.

Это винт с обратной резьбой. Для его удаления вращайте по часовой стрелке.

Установите диск выдержек в положение «B» и ISO на минимальное значение перед снятием. Это гарантирует, что при сборке настройки будут корректными.

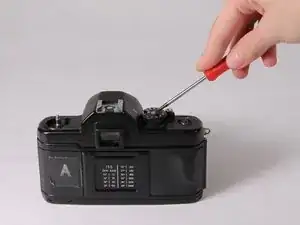

Осторожно вставьте плоскую отвёртку в выемку посередине диска на центральной части и поворачивайте против часовой стрелки.

После ослабления снимите диск выдержек вручную.

Будьте осторожны при снятии диска выдержек! Могут выпасть несколько мелких деталей.

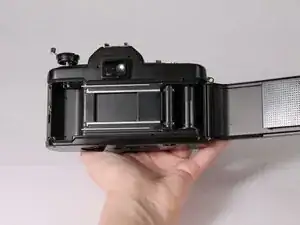

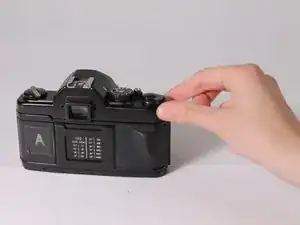

Откройте заднюю крышку камеры, подняв рукоятку перемотки плёнки.

После открытия опустите рукоятку перемотки назад и вставьте отвёртку в выемку.

Держа отвёртку в выемке одной рукой, прокрутите рукоятку против часовой стрелки, чтобы снять её.

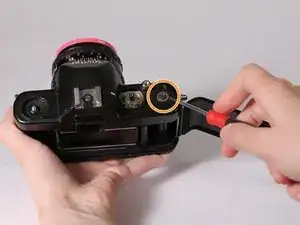

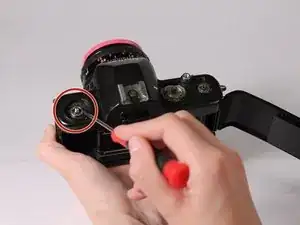

Плоской отвёрткой поверните металлическую шайбу против часовой стрелки, чтобы снять её.

Снимите шайбу под рычагом перемотки аналогичным образом.

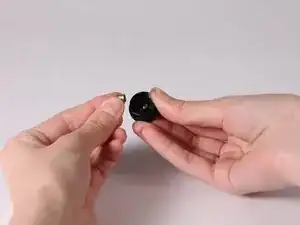

Держите эти детали отдельно. Они похожи, но не взаимозаменяемы.

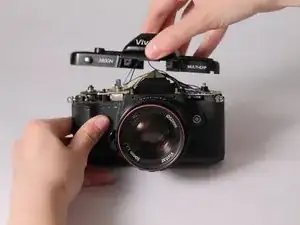

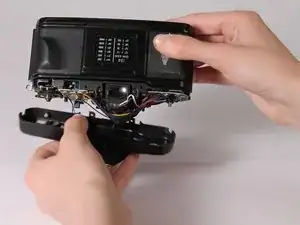

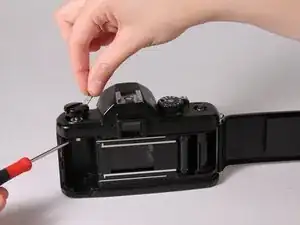

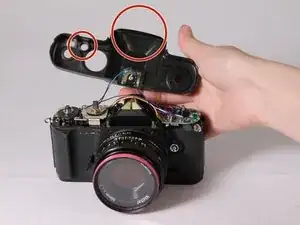

Снимите верхнюю крышку камеры.

Отложите в сторону кнопку спуска затвора и окуляр видоискателя.

Кнопка спуска и окуляр видоискателя свободны и могут выпасть при снятии.

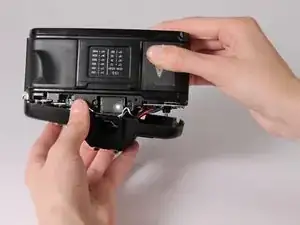

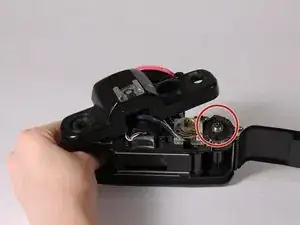

Снимите ослабший счётчик кадров.

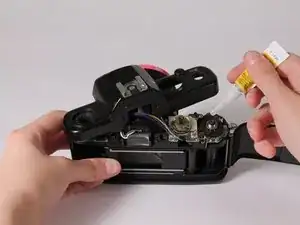

Нанесите небольшое количество клея на место и подождите примерно 5 минут, пока он не высохнет.

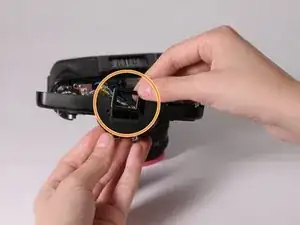

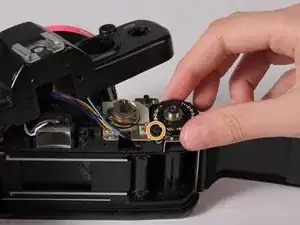

Установите счётчик кадров на место, совместив «26» с указанной выемкой.

Совет: используйте зубочистку для нанесения клея, чтобы не приклеить подвижные детали.

Установите элементы кнопки спуска затвора в указанное место. Сначала вставляется большая деталь, затем меньшая входит в неё.

Верните окуляр видоискателя на место, сдвинув его, как показано.

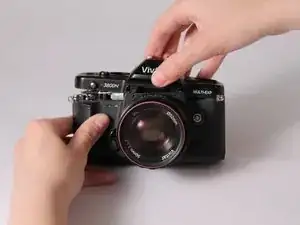

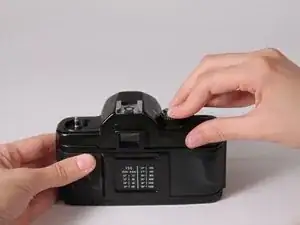

Переверните камеру и установите верхнюю крышку на место.

Убедитесь, что провода не зажаты между деталями.

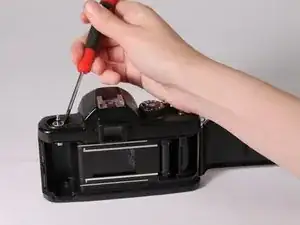

Вверните два винта на задней части камеры.

Вверните остальные два винта на передней части камеры.

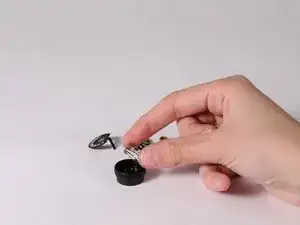

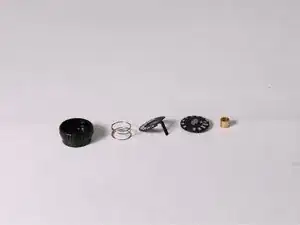

Соберите заново 5 частей диска выдержек.

Держите остальные части диска пальцем при выполнении этих шагов.

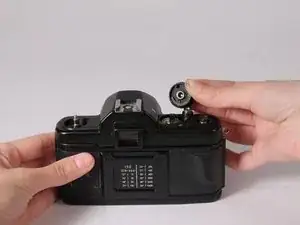

Установите пружину в диск.

Установите индикатор загрузки плёнки поверх пружины.

Смотрите первое изображение в Шаге 12.

Установите верхнюю часть диска выдержек на индикатор загрузки плёнки.

Вставьте золотую деталь в указанное место.

Сжимая пружину, аккуратно установите диск на камеру, восстановив настройки, которые вы установили на шаге 4.

Убедитесь, что все детали остались на месте!

Затяните диск, вставив плоскую отвёртку в выемку и повернув по часовой стрелке.

Установите правильную шайбу под рукоятку перемотки и затяните плоской отвёрткой.

Откройте заднюю крышку камеры и вставьте отвёртку в выемку.

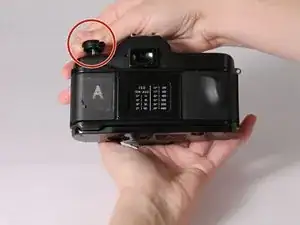

Держа отвёртку одной рукой, установите рукоятку перемотки на штырь и поворачивайте по часовой стрелке до плотной посадки.

Поместите шайбу на место под рычагом продвинутой подачи и затяните крестовой отверткой.

Установите рычаг продвинутой подачи поверх шайбы и привинтите его крестовой отверткой до упора.

Это винт с обратной резьбой, упомянутый ранее.

Наденьте пластиковую крышку на рычаг продвинутой подачи и закрепите её крестовой отверткой.
