Замена резиновой накладки фокусного кольца объектива
Мне нравится экспериментировать со старыми мануальными объективами для зеркальных фотоаппаратов на моей беззеркальной цифровой камере Sony.
К сожалению, у них иногда бывают проблемы.

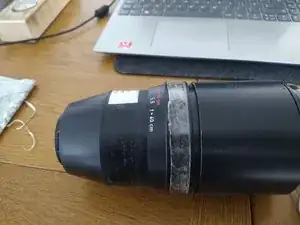

Один классический немецкий телеобъектив пришёл без резиновой накладки на кольце диафрагмы.
Это распространённая поломка, часто вызванная старением резины.
Ища замену, я ничего не нашёл.
Предложений много, но их продают, указывая, для какой оптики они подходят, при этом размеры не указываются.
Можно заказать изготовление по размеру, но это довольно дорого.
Однако я обнаружил, что могу изготовить замену менее чем за £4.00.
Эту технику можно использовать для накладок на любой круглый предмет.
Шаг 1

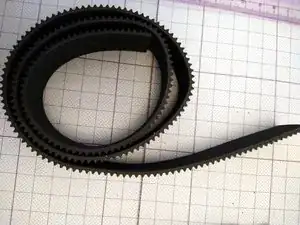

Это резиновый ремень для накладки, продающийся для ремонта банок шаровых мельниц. Есть и другие варианты, но этот мне показался самым доступным.
Шаровые мельницы используются для полировки камней в вращающихся контейнерах, называемых банками шаровой мельницы; рифлёваный ремень обычно продаётся на ремесленных сайтах, специализирующихся на оборудовании для ювелирного дела.
Полоса, которую я купил, имеет толщину 3 мм и ширину 25 мм.
Шаг 2

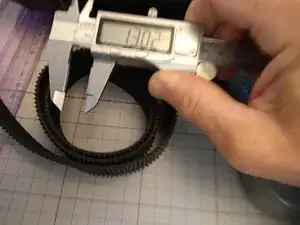

Сначала измерьте паз, куда будет вставлена полоса, если он есть. Я использовал цифровой штангенциркуль, но подойдёт и линейка.
У этого объектива паз для накладки шириной 13 мм.
Шаг 3
Теперь приложите ремень к объективу и измерьте необходимую длину.
Острым ножом или ножницами обрежьте ремень до нужной длины. Он должен быть немного короче окружности объектива.
Когда концы соприкасаются, ремень должен быть слегка растянут, чтобы плотно облегать объектив.
Шаг 4

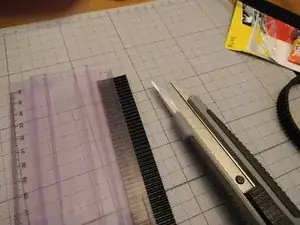

Острым ножом и упором разрежьте ремень по ширине до требуемого размера.
Шаг 5

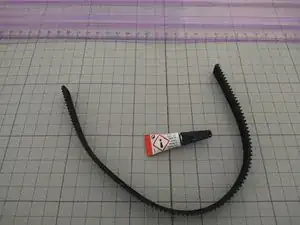

Склейте концы цианоакрилатным клеем (суперклей). Сожмите стык с усилием не менее 90 секунд. Подождите как минимум 3 часа перед установкой.
Клей растворяет резину, образуя прочный, но гибкий шов. Любые выхода клея будут хрупкими и их можно соскоблить тупым ножом.
Через как минимум 3 часа проверьте шов, сильно потянув, чтобы нагрузить его на растяжение.
Шаг 6

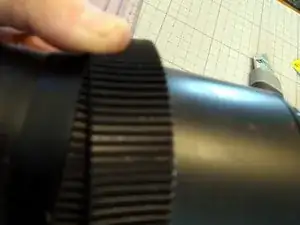

Примерьте покрышку, чтобы убедиться, что она плотно сидит на объективе.
Очистите паз на объективе. Я использовал изопропиловый спирт.
Плотно оберните двустороннюю клейкую ленту вокруг места установки накладки с нахлёстом.
Очистите внутреннюю сторону накладки и наденьте её на ленту, используя постепенное поддевание и сдвиг, чтобы не оторвать клейкую ленту.
Маленькая отвёртка или аналогичный рычаг может помочь в позиционировании ремня.
После установки плотно прижмите накладку к ленте, чтобы закрепить сцепление.
Шаг 7

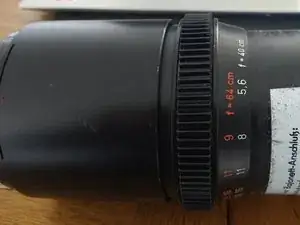

Готовая накладка на своё месте.
Пока что она полностью соответствует моим требованиям, и при необходимости я всегда смогу сделать ещё одну.
Заключение
Этот метод можно использовать для замены повреждённых, ослабших или отсутствующих резиновых накладок на любом круглом предмете.
В данном случае замена почти идентична по внешнему виду и функции отсутствующей накладки.
