Замена дисплея Canon PowerShot D20

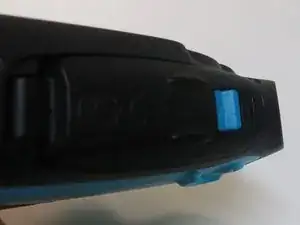

Откройте крышку на дне камеры.

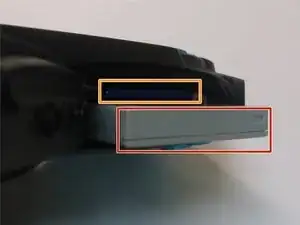

Извлеките батарею.

Извлеките карту памяти.

С помощью шестигранной отвертки 1.5 мм выкрутите винты из торцевой крышки.

Обратите внимание на расположение каждого винта. Верхний винт имеет длину примерно 0,4", а нижние три — примерно 0,15".

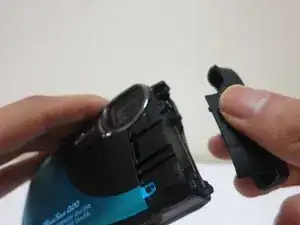

Снимите торцевую крышку.

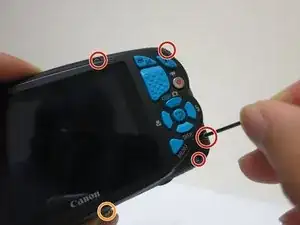

С помощью шестигранной отвертки 1.5 мм выкрутите четыре винта с задней части корпуса.

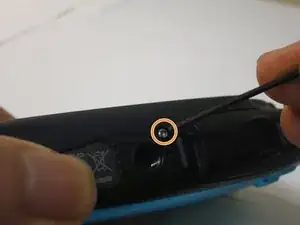

Выкрутите винт с нижней части корпуса.

Нижний винт и верхний правый винт имеют длину 0,15". Два винта внизу справа — по 0,4".

Верхний центральный винт также 0,15", но с другой резьбой и с синей меткой.

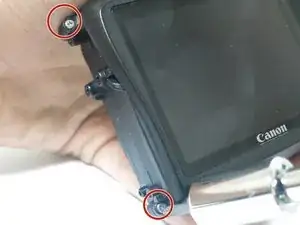

С помощью крестовой отвертки Philips #00 выкрутите два винта на левой стороне корпуса.

Эти два винта длиной 0,2".

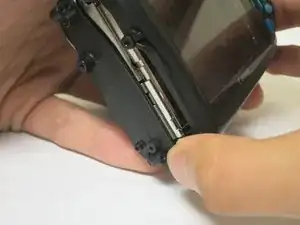

Снимите заднюю часть корпуса.

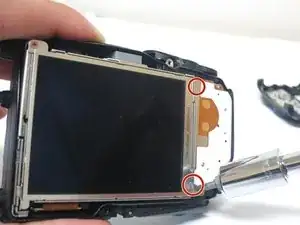

С помощью крестовой отвертки Phillips #00 выкрутите два винта, удерживающие ЖК-экран.

Эти два винта самые маленькие; их длина менее 0,1" и на резьбе есть небольшая синяя метка.

Снимите маленькую металлическую планку, удерживающую ЖК-экран.

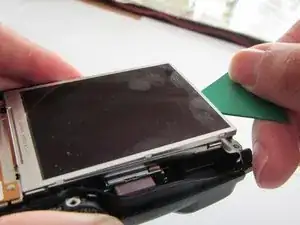

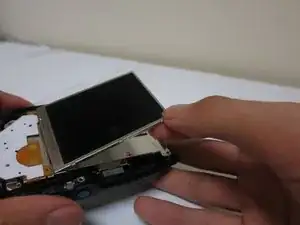

Подденьте ЖК-экран лопаткой и отогните его. Поскольку экран приклеен, может потребоваться приложить некоторое усилие.

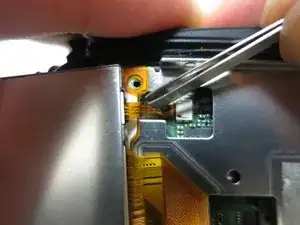

Аккуратно отсоедините два ленточных кабеля от камеры. Используйте пинцет или лопатку для их снятия.

Чтобы извлечь эти кабели, тяните их прямо из разъемов.

При сборке убедитесь, что вы полностью вставили эти кабели в разъемы. Вы услышите легкое щелчание, когда они будут вставлены до конца.

Если ваш заменяемый ЖК-экран поставляется в металлическом корпусе, пропустите этот шаг.

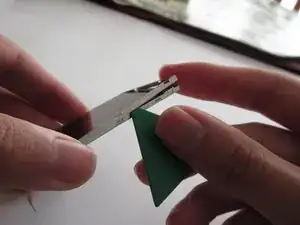

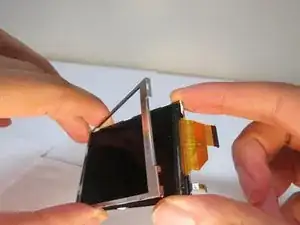

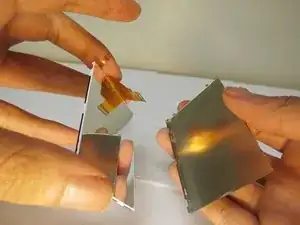

Используйте медиатор или лопатку, чтобы отпрепарировать переднюю и заднюю часть металлического корпуса от ЖК-экрана.
