Canary Connect (Домашняя камера безопасности)

Ключ к открытию Canary находится в основании. Сначала оторвите резиновую пяточку и снимите четыре винта.

Canary использует несколько типов винтов. Если вы когда-либо надеетесь собрать его обратно, рассмотрите возможность системы управления винтами (здесь пластиковые пакеты для каждой секции разборки).

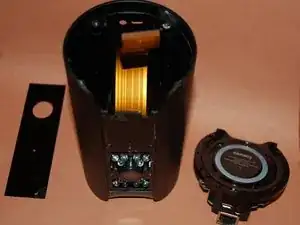

После снятия основания вам нужно будет снять переднюю панель (держится на двустороннем скотче).

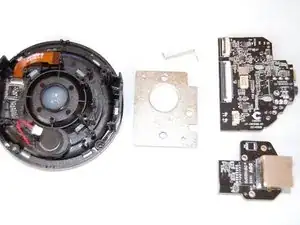

Основание не выполняет много функций. Оно держит разъемы Ethernet, аудио и USB питания, а также стальную пластину для веса.

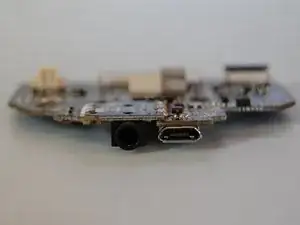

Обратите внимание на внимание к деталям: есть вторая плата, которая, по сути, ни для чего не нужна, кроме как для выравнивания аудиовыхода с USB-разъемом. Это настоящая одержимость!

Небольшая труба — это, на самом деле, дымоход. Идея состоит в том, что горячий воздух от электроники поднимается, втягивая воздух из помещения. Это старый подход (см. патент http://patents.justia.com/patent/6347747).

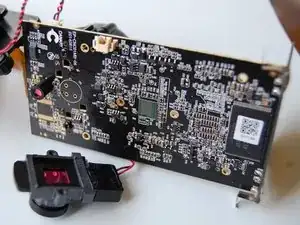

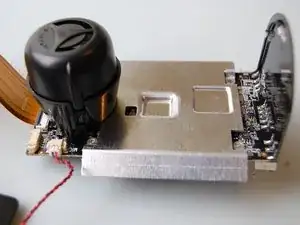

Внутри доминирует алюминиевая пластина с вмятинами для процессора Ambarella A5S и задней части сенсора изображения. Радиатор прижимается к наружному корпусу через упругий термический интерфейсный материал (TIM).

Большое круглое устройство — это пищалка. Круглая плата размещает антенны Wi-Fi на 2.4 ГГц и Bluetooth (5 ГГц нет).

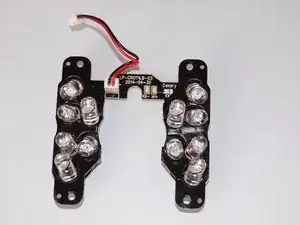

Плата инфракрасных светодиодов имеет пластиковую рамку, чтобы нацеливать каждый светодиод отдельно.

Canary достигает своей плоской линзы с помощью дополнительного стекла, которое не является оптически активным. Внутри скрыта традиционно сформированная охранная линза M12.

Включен переключаемый инфракрасный фильтр для дневного/ночного режима. Он блокирует ИК-свет в течение дня, но становится прозрачным ночью.

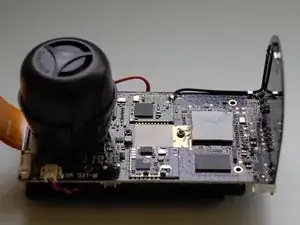

Держатель линзы ничем не примечателен. Компоненты размещены в световой камере, чтобы задняя часть поддерживала радиатор.

Обратите внимание на пустые отверстия для... какого-то сенсора, не установленного. Может, для качества воздуха?

Вот и все. Я надеюсь, вам понравился этот тур по внутренностям Canary.
