Ремонт механики объектива Casio Exilim EX-Z350

Схема вспышки содержит высоковольтный конденсатор. Он остаётся заряженным после выключения камеры и извлечения батареи. Обязательно разрядите конденсатор или, по крайней мере, ни в коем случае не прикасайтесь к нему.

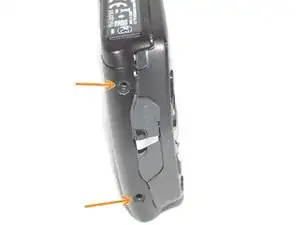

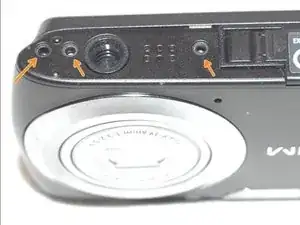

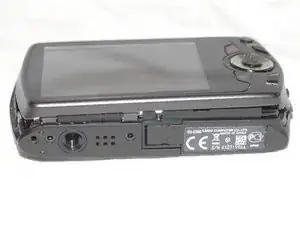

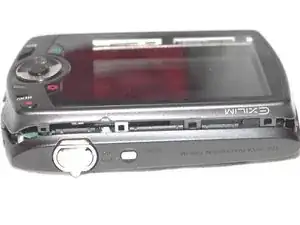

Выверните три винта на дне и два на боковой стороне

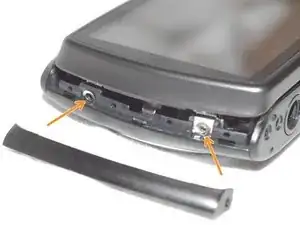

Отверткой снимите крышку, которая скрывает дополнительные винты

Выверните ещё два винта.

На фото предыдущий владелец не снимал винты, но всё равно открыл камеру

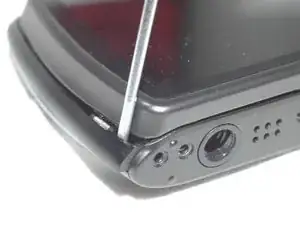

Аккуратно приподнимите заднюю крышку лопаткой. Начните с нижней стороны, затем переходите к верхней.

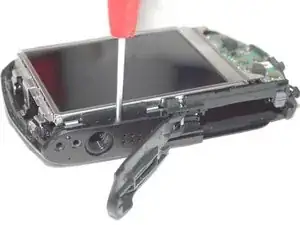

Вставьте лопатку, как показано, чтобы сначала приподнять камеру из корпуса в нижней зоне вокруг резьбы штатива

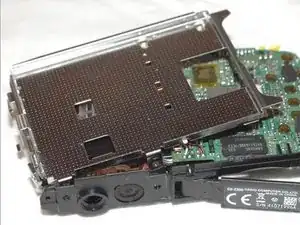

Когда нижняя часть выйдет, аккуратно вытяните камеру — это легко сделать

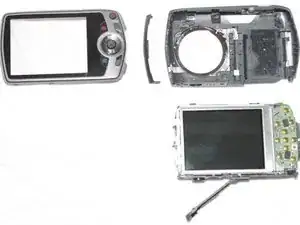

Детали, отделённые до этого момента, на последнем фото

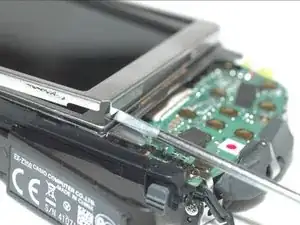

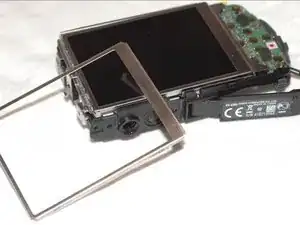

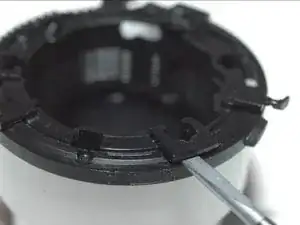

Тонкой отвёрткой подденьте металлическую рамку, удерживающую ЖК-дисплей, в одном углу.

Аккуратно повторите на другом углу, пока металлическая рамка не отщёлкнется

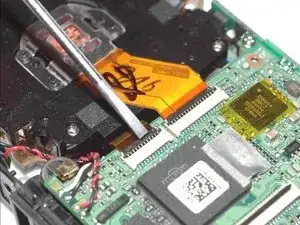

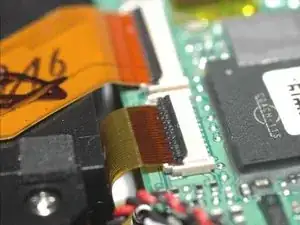

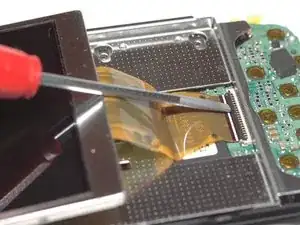

Чтобы отсоединить ленточный кабель ЖК-дисплея, аккуратно поднимите маленькую чёрную фиксирующую планку плоской отвёрткой или лопаткой

На втором фото показан открытый разъём

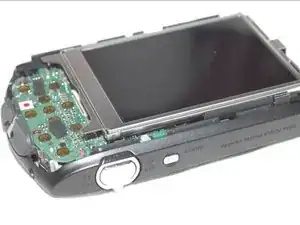

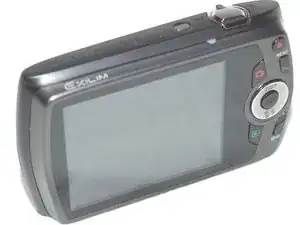

Вид камеры спереди

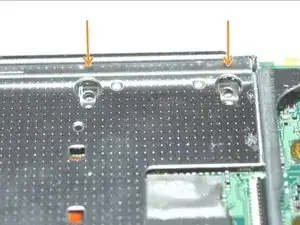

Выверните два винта, показанных на первом фото

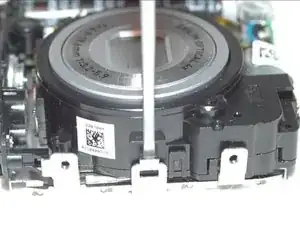

Отстегните первую легко доступную защёлку на стороне корпуса объектива

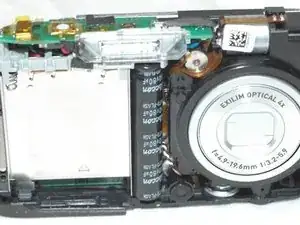

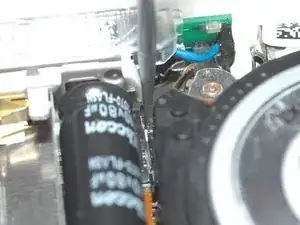

Отстегните вторую, более закрытую защёлку. Будьте осторожны, не прикасайтесь к контактам конденсатора (круглый чёрный элемент), он может быть ещё заряжен.

Если обе защёлки отстёгнуты, корпус объектива можно поднять вверх.

Металлическая рамка отделяется от остальной части камеры.

Она всё ещё соединена с чёрным пластиком нижней части.

Поверните её против часовой стрелки, чтобы отщёлкнуть от маленьких пластиковых штифтов

Наконец металлическая рамка снята

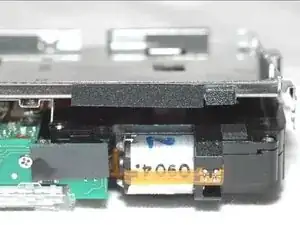

Как и ранее, аккуратно приподнимите две чёрные защёлки коннекторов матрицы и объектива

На втором фото показана приподнятая защёлка

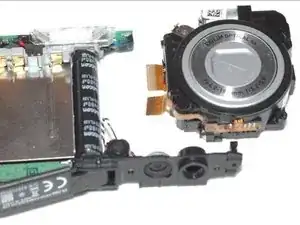

Корпус объектива (и матрица) сняты

Снимите четыре винта с крестообразным шлицем, один скрыт под небольшой крышкой

Отстегните одну защёлку

Перед продолжением разместите объектив лицевой стороной вниз.

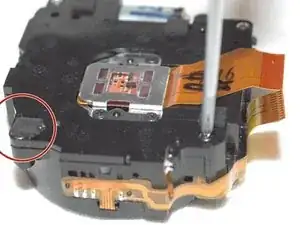

Аккуратно подденьте корпус, как показано. Верхняя часть — это матрица, поэтому после вскрытия постарайтесь сохранить её чистой.

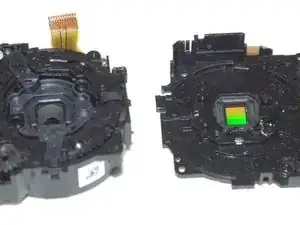

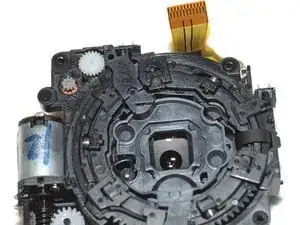

Сначала фото матрицы и остальной части

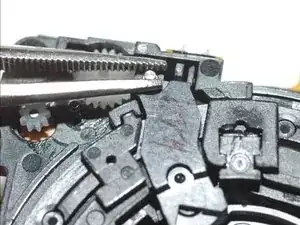

Теперь снимите две маленькие шестерёнки, как показано

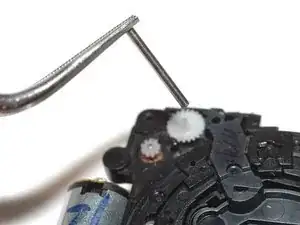

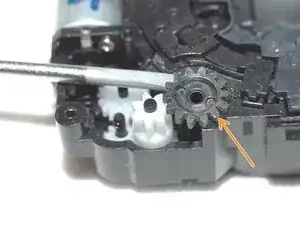

Снимите маленькую ось с помощью хороших плоскогубцев. Ось нужно вынуть, иначе зум-объектив не снимется легко

На последнем фото показана сборка с ещё установленным зум-объективом.

При подъёме зум-объектива стабилизирующая линза откинется вверх. Учтите это при сборке — её надо будет вернуть обратно (вниз).

Здесь видна стабилизирующая линза

Поднимите зум-объектив, как показано

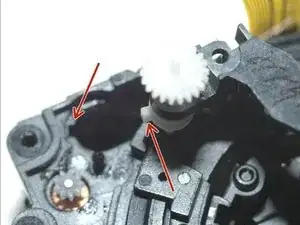

У маленькой шестерёнки в корпусе есть выемка, в которую насадка должна войти при сборке

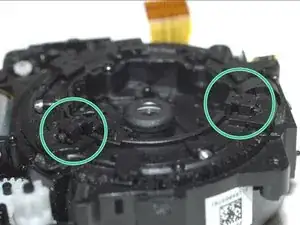

Стабилизирующая линза (или то, что я так называю; возможно, это фокусирующая линза) удерживается тремя защёлками.

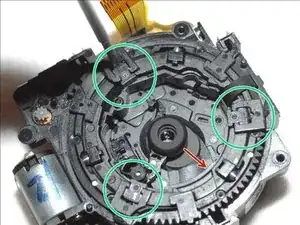

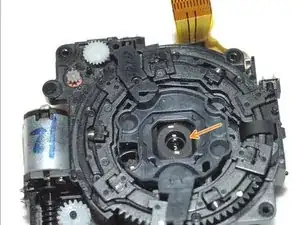

Красная стрелка показывает направление, в котором стабилизирующую линзу нужно переместить при сборке

Отстегните все три защёлки, и маленькие выступы выйдут из держателя

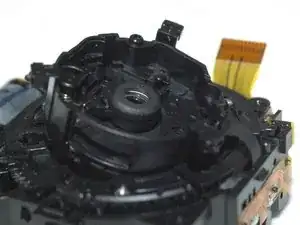

Аккуратно вытяните внутренний блок объектива.

Не тяните сильно — он соединён тонким ленточным проводом

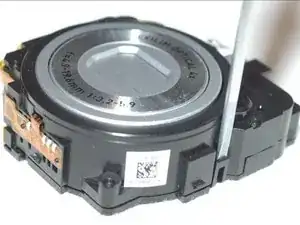

Поднимите трубку объектива, слегка надавив спереди.

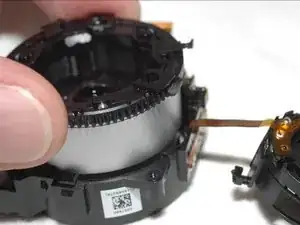

Снимите внутреннее управляющее кольцо, как показано. Лопатка почти не требует усилия, кольцо выскакивает под пружиной.

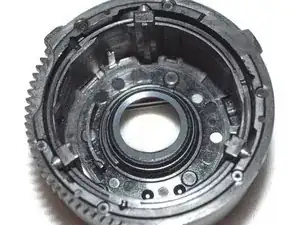

Внутреннее кольцо можно вынуть. У него три направляющие разной формы, поэтому при сборке можно обойтись без маркировки.

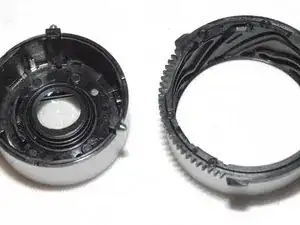

Теперь последние две части можно разъединить.

Осторожно поворачивайте части относительно друг друга, пока три металлических выступа не выйдут из направляющих рельсов.

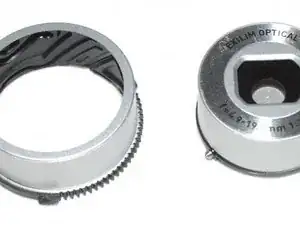

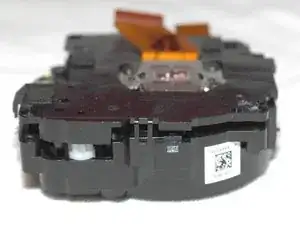

Здесь обзор всех деталей, которые у нас получились.

Мне действительно не удаётся понять, как правильно пользоваться инструментом обрезки...

Сборка обратно не намного сложнее, и у меня бы всё получилось, если бы не заряженный конденсатор и неизолированная отвёртка, но это уже другая история.
