Разборка Canon PowerShot G16
В этом руководстве показано, как разобрать Canon PowerShot G16.
Шаг 1

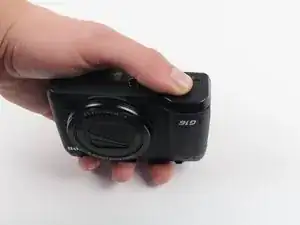

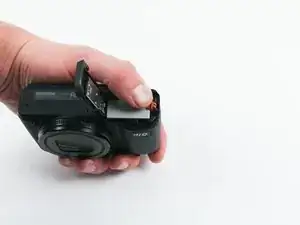

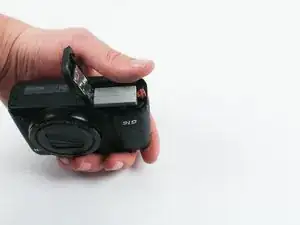

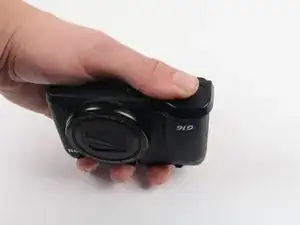

Откройте крышку отсека батареи в нижней части камеры, надавив и сдвинув в направлении стрелки.

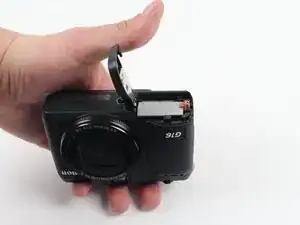

Уберите палец и дайте крышке самостоятельно защёлкнуть в открытом положении.
Шаг 2


Сдвиньте коричневый рычажок так, чтобы он повернулся против часовой стрелки.

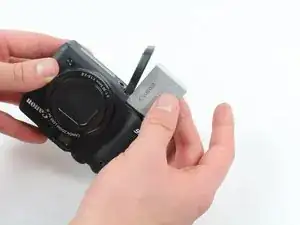

Возьмите батарею и извлеките её.
Шаг 3

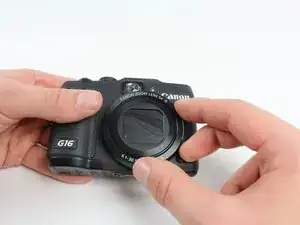

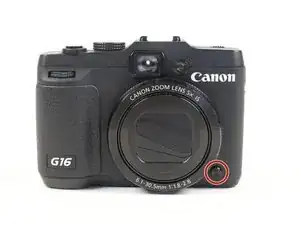

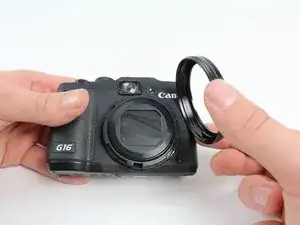

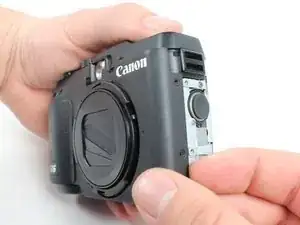

Снимите кольцо вокруг объектива, одновременно нажав черную кнопку, расположенную внизу справа от кольца, и повернув кольцо против часовой стрелки.
Шаг 4

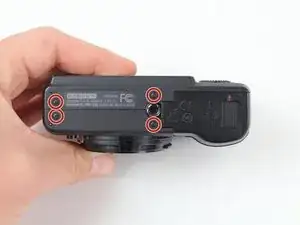

Снимите четыре винта 3.3 мм на нижней части камеры с помощью отвертки Phillips #00.
Шаг 5

Снимите винт 3.3 мм на правой стороне видоискателя с помощью отвертки Phillips #00.
Шаг 6

Снимите два винта 3.3 мм рядом с динамиком с помощью отвертки Phillips #00.
Шаг 7

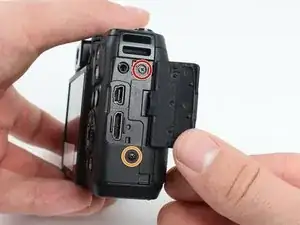

Откройте крышку портов, приподняв защёлку пальцем, и снимите под ней винт 7.3 мм с помощью отвертки Phillips #00.
Снимите другой винт 3.3 мм под портами с помощью отвертки Phillips #00.
Шаг 8

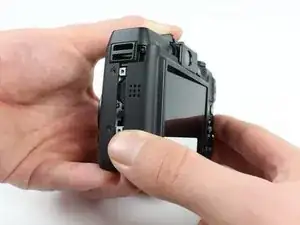

Аккуратно снимите заднюю крышку пальцами, захватив нижний левый край задней крышки и потянув наружу.
Шаг 9

Аккуратно подденьте переднюю крышку пальцами, начиная с нижнего правого угла.
Шаг 10

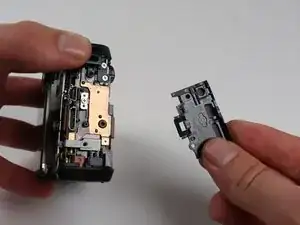

Снимите винт 3.8 мм в нижнем правом углу корпуса крышки портов с помощью отвертки Phillips #00.
Отсоедините корпус крышки портов.
Шаг 11

Поверните камеру так, чтобы вы смотрели на заднюю часть.
Убедитесь, что тянете разъём строго вниз — тянув вверх, вы можете повредить разъём.

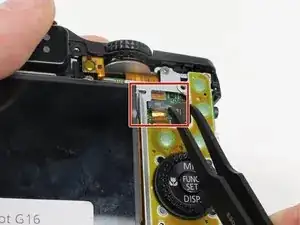

Отсоедините плату кнопок от материнской платы, разблокировав ZIF-разъём (аккуратно приподнимите коричневую защёлку, фиксирующую кабель).
Снимите разъём, потянув его вниз пинцетом.
Шаг 12

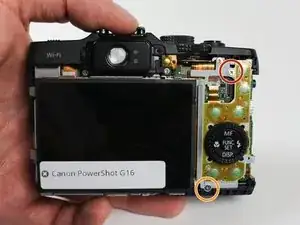

Снимите винт 3.0 мм в верхней части платы памяти кнопок с помощью отвертки Phillips #00.
Снимите винт 2.8 мм в нижней части платы памяти кнопок с помощью отвертки Phillips #00.
Шаг 13

Поднимите плату кнопок и извлеките её из камеры.
Шаг 14


Не тяните разъём вверх — это может повредить корпус разъёма.

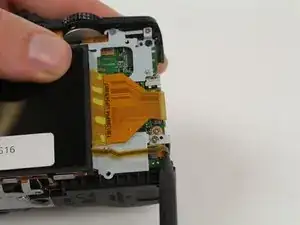

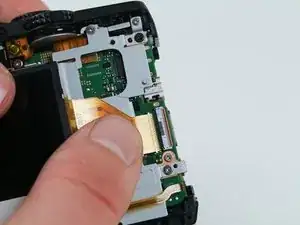

Разблокируйте ZIF-разъём для широкого ленточного кабеля, приподняв коричневую защёлку пластиковой лопаткой.
Осторожно вытяните разъём прямо из гнезда пальцами.
Шаг 15

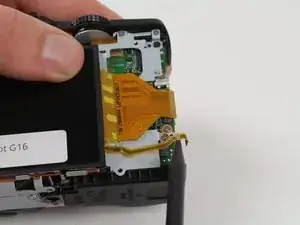

Отсоедините маленький ленточный кабель, вытянув его наружу из корпуса камеры с помощью лопатки или пальцами.
Шаг 16

Осторожно: при снятии ЖК-экрана может выпасть медная пластина.

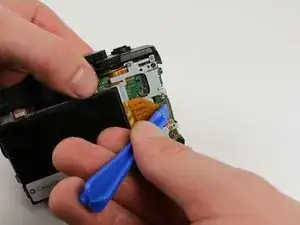

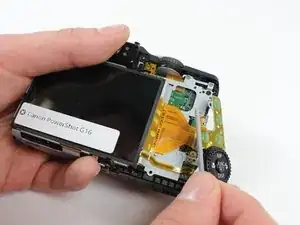

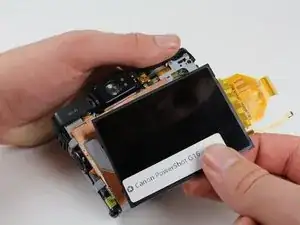

Аккуратно приподнимите ЖК-экран и отделите его от корпуса камеры.
Шаг 17

Осторожно, не сгибайте экран экранирования EMI.

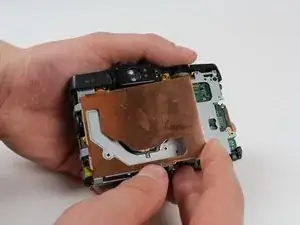

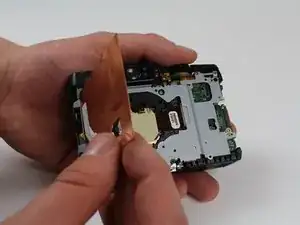

Поднимите и снимите медный экран экранирования EMI.
Шаг 18

Поверните камеру так, чтобы вы смотрели на переднюю часть.

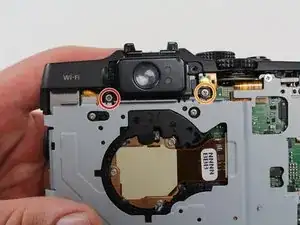

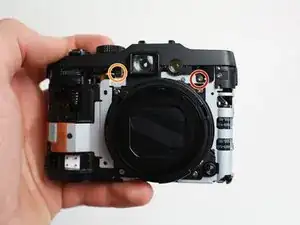

Снимите винт 2.8 мм прямо над винтом, удерживающим объектив, с помощью отвертки Phillips #00.
Снимите черный винт 3.3 мм слева от переднего видоискателя с помощью отвертки Phillips #000.
Шаг 19

Поверните камеру так, чтобы вы смотрели на заднюю часть.

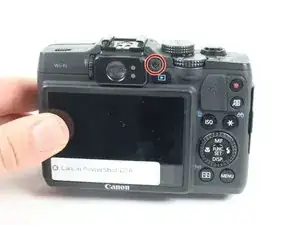

Снимите винт 6.8 мм слева от заднего видоискателя с помощью отвертки Phillips #00.
Снимите винт 5.2 мм справа от заднего видоискателя с помощью отвертки Phillips #00.
Шаг 20

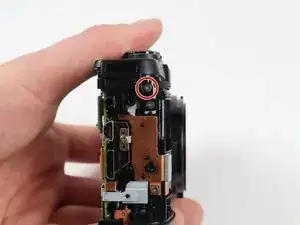

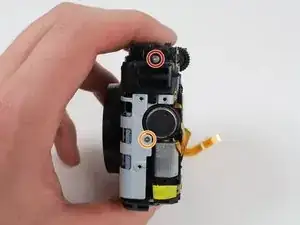

Снимите верхний винт 2.3 мм на стороне с портами с помощью отвертки Phillips #00.

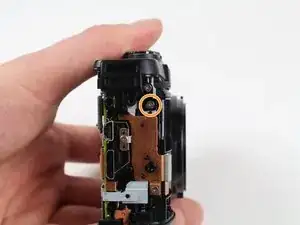

Снимите винт 4 мм прямо под предыдущим с помощью отвертки Phillips #00.
Шаг 21

Поверните камеру так, чтобы Вы смотрели на её заднюю часть.

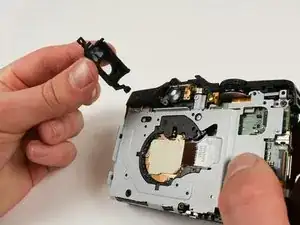

Снимите заднюю крышку видоискателя, плотно захватив её и вытянув снизу вверх.
При сборке убедитесь, что видоискатель правильно установлен под верхней крышкой.
Шаг 22

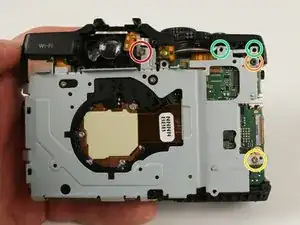

Выверните вновь открывшийся винт 2,8 мм справа от видоискателя крестовой отвёрткой Phillips #00.
Выверните винт 4,9 мм в правом верхнем углу металлического корпуса на задней стороне крестовой отвёрткой Phillips #00.
Выверните винт 4,3 мм в правом нижнем углу металлического корпуса на задней стороне крестовой отвёрткой Phillips #00.
Выверните вновь открывшиеся винты справа от видоискателя крестовой отвёрткой Phillips #00. (Примечание: на фотографии они уже удалены)
Шаг 23

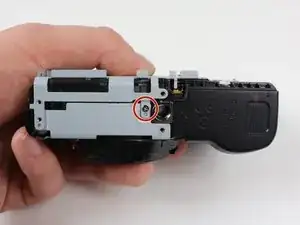

Выверните винт 2,7 мм снизу камеры крестовой отвёрткой Phillips #00.
Шаг 24

Поверните камеру так, чтобы Вы смотрели на сторону с чёрным фетровым кружком.
Будьте осторожны вокруг этого чёрного фетрового кружка, который находится прямо под винтом, подлежащим удалению. Это динамик — он легко повредится при сильном нажатии или при прокалывании отвёрткой.

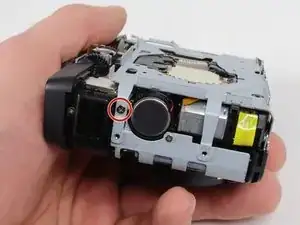

Выверните винт 2,8 мм с правой стороны камеры (если смотреть на передний объектив) крестовой отвёрткой Phillips #00.
Шаг 25

Поверните камеру так, чтобы Вы смотрели на её заднюю часть.

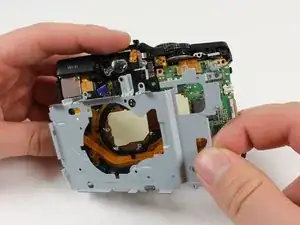

Снимите металлический корпус с задней стороны, приподняв его вверх от камеры.
Шаг 26

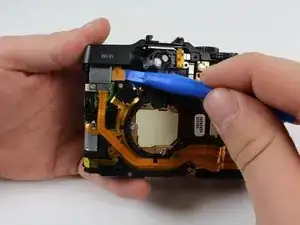

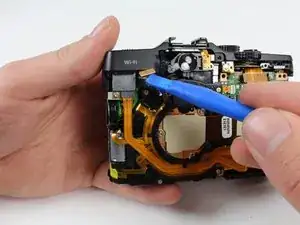

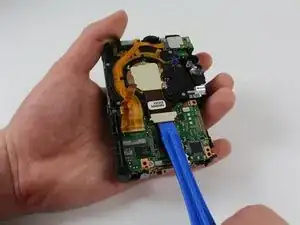

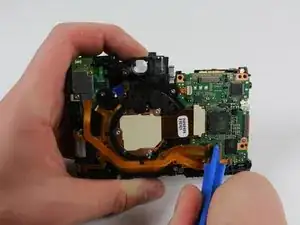

Отключите кабель в верхней части материнской платы, приподняв его вертикально вверх с помощью пластикового инструмента для поддевания.
Шаг 27

Отключите кабель на задней стороне камеры слева от видоискателя, приподняв его вертикально вверх с помощью пластикового инструмента для поддевания.
Шаг 28

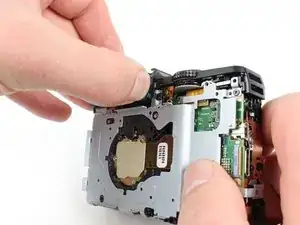

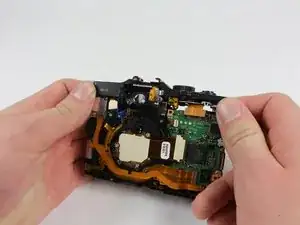

Снимите верхнюю часть корпуса, плотно захватив её и потянув вверх, чтобы снять.
Потребуется некоторое усилие, но не сгибайте слишком сильно боковые части верхней крышки, иначе Вы повредите её.
Шаг 29

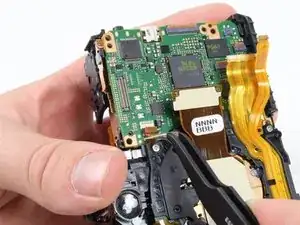

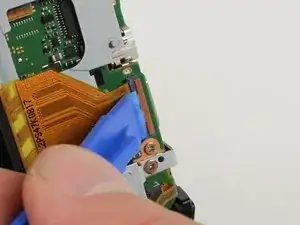

Откройте два ZIF-коннектора, откинув их вверх с помощью пластикового инструмента для поддевания на материнской плате.
Убедитесь, что тянете ленточный кабель прямо наружу, а не вверх — вытягивание вверх может повредить коннектор.
Будьте осторожны, чтобы не защемить кабель при вытягивании, так как он легко повредится. Удобно вытягивать его за язычки, встроенные в ленту коннектора.
Отключите две ленточные шлейфы, потянув их прямо наружу.
Шаг 30

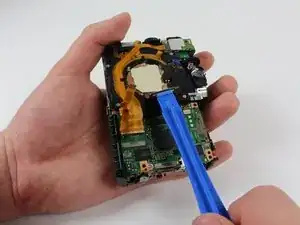

Отключите шлейф объектива от материнской платы, приподняв его вертикально вверх с платы с помощью пластикового инструмента для поддевания.
Шаг 31

Будьте осторожны, чтобы не защемить кабель при вытягивании, так как он легко повредится. Удобно вытягивать его за язычки, встроенные в ленту коннектора.
Убедитесь, что тянете ленточный кабель прямо наружу, а не вверх — вытягивание вверх может повредить коннектор.

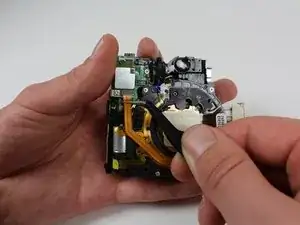

Снимите небольшой кабель у верхней части, потянув его прямо из разъёма с помощью пинцета или пальцев.

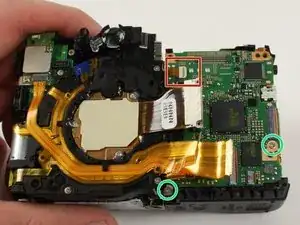

Снимите оба винта с нижней стороны материнской платы
Шаг 32

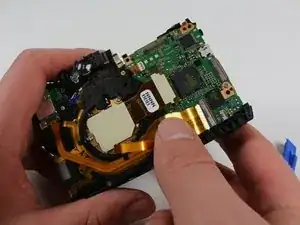

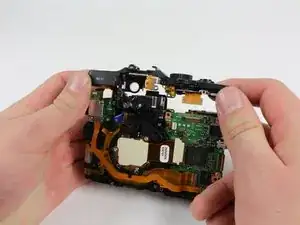

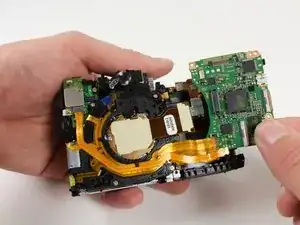

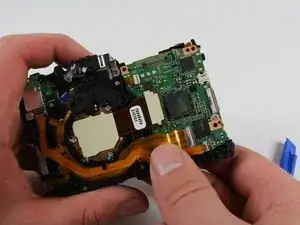

Поднимите материнскую плату и извлеките её из корпуса камеры.
Шаг 33

Поверните камеру так, чтобы перед Вами была чёрная крышка объектива, а видоискатель — сверху.

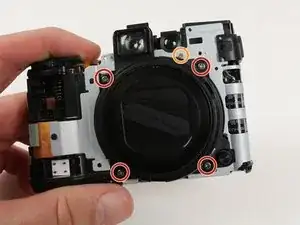

Выверните четыре винта 5,3 мм вокруг объектива крестовой отвёрткой Phillips #00.
Выверните винт 3,8 мм над объективом крестовой отвёрткой Phillips #00.
Шаг 34

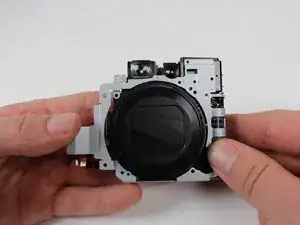

Снимите чёрную пластиковую крышку вокруг объектива, захватив её и приподняв вверх.
Шаг 35

Выверните чёрный винт 3,8 мм в крайнем левом положении, используя крестовую отвёртку Phillips #000.
Шаг 36

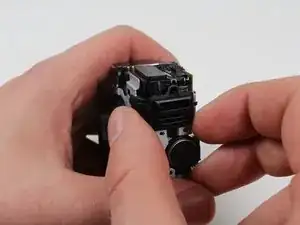

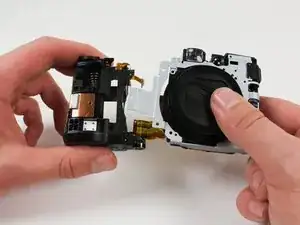

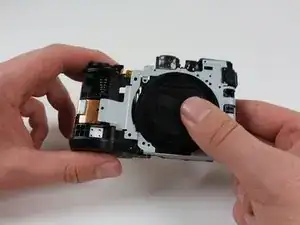

Возьмите за левую и правую половины корпуса камеры и осторожно расшевелите их в стороны, разъединяя.
Шаг 37

Будьте осторожны вокруг чёрного фетрового кружка. Это динамик, его легко повредить.
Поднимите половину корпуса камеры, содержащую объектив.
Выверните верхний винт 4 мм из держателя ремешка крестовой отвёрткой Phillips #00.
Выверните средний винт 3,8 мм рядом с левым динамиком крестовой отвёрткой Phillips #00.
Шаг 38

Снимите кронштейн крепления шлейфа, приподняв его и отведя в сторону.
Шаг 39

Не тяните разъём вверх — это может повредить корпус коннектора.
Будьте осторожны, чтобы не защемить кабель при вытягивании.
Отключите кабель в верхнем левом углу, потянув его прямо из разъёма.
Шаг 40

Поднимите металлическую рамку от объектива.
После снятия металлической рамки объектив останется отдельно.
Шаг 41

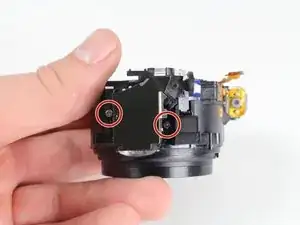

Выверните два винта 2,8 мм на верхней части блока объектива рядом с видоискателем крестовой отверткой #00.
Шаг 42

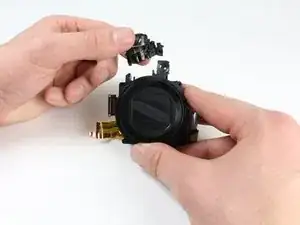

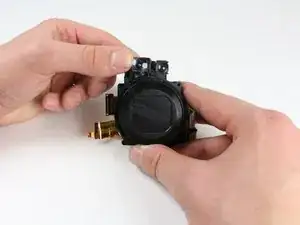

Отведите видоискатель от блока объектива.
Шаг 43

Возьмите металлическую рамку с блоком вспышки, которую вы сняли с окружности блока объектива.

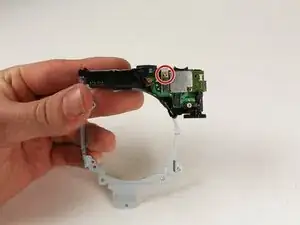

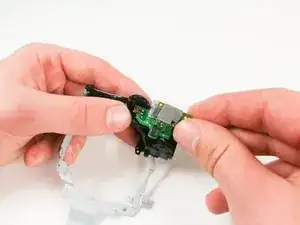

Выверните винт 2 мм на печатной плате крестовой отверткой #00.
Подденьте и удалите печатную плату из блока вспышки.
Шаг 44

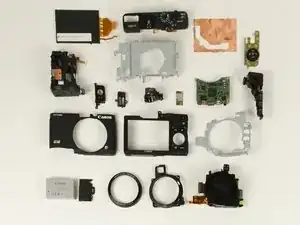

Здесь наше путешествие заканчивается. Теперь начинается процесс обратной сборки.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
