Замена блока объектива Panasonic Lumix DMC-FX01
Это руководство будет полезно тем, кто хочет заменить сломанный или повреждённый блок объектива Panasonic Lumix DMC-FX01.
Шаг 1
Найдите защёлку отсека карты памяти и батареи на дне камеры.
Переместите защёлку в положение «открыто».
Шаг 2
Откройте защёлку батарейного отсека и сдвиньте рычаг фиксации батареи вправо.
Шаг 3
Извлеките батарею из камеры.
Шаг 4
Вывинтите три винта 4,6 мм на дне камеры отвёрткой Phillips #00.
Шаг 5
Вывинтите одиночный винт 3,2 мм на левой стороне камеры отвёрткой Phillips #00.
Шаг 6
Снимите левую боковую панель корпуса.
Шаг 7
Вывинтите два винта 3,2 мм на правой стороне камеры отвёрткой Phillips #00.
Шаг 8
Снимите нижнюю правую панель.
Шаг 9
Осторожно снимите заднюю крышку корпуса.
Начните снизу и аккуратно подденьте в направлении вверх, чтобы освободить эту часть.
Шаг 10
Осторожно приподнимите ЖК-экран.
С помощью пластиковой лопатки отогните защёлку, удерживающую тонкую ленточную шлейф.
Шлейф должен выйти сам или после лёгкого подтягивания.
Шаг 11
Осторожно потяните более толстую ленточную шлейф, чтобы извлечь её из разъёма.
Шаг 12

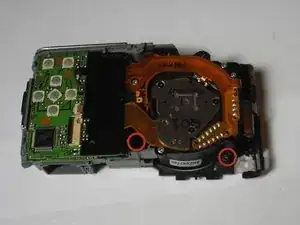

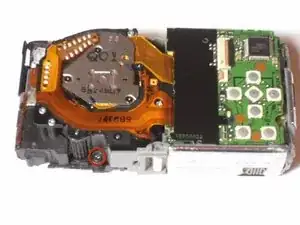

Вывинтите два чёрных винта 5,4 мм, удерживающих переднюю панель, отвёрткой Phillips #00.
Возможно, имеется третий винт справа от блока объектива.
Шаг 13

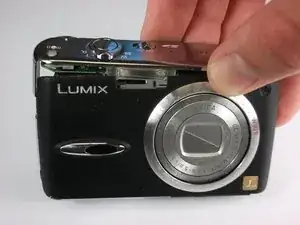

Осторожно снимите верхний узел, в котором расположены кнопки и блок вспышки.
Шаг 14

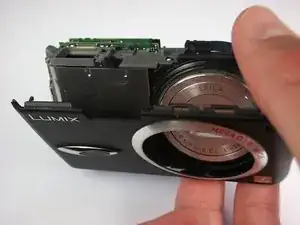

Аккуратно снимите переднюю панель, убедившись, что тонкая пластиковая окантовка вокруг объектива не осталась прикреплённой.
Шаг 15
Вывинтите три чёрных винта 5 мм, прикреплённых к рамке объектива.
Шаг 16

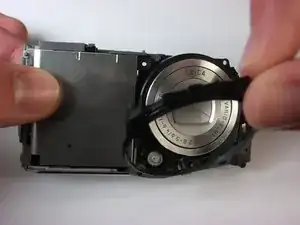

Снимите рамку объектива.
Шаг 17

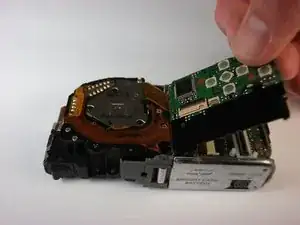

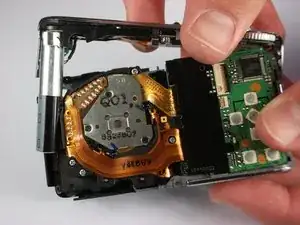

Поднимите плату, как показано на изображении.
Шаг 18

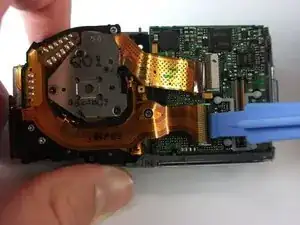

Поднимите два чёрных фиксирующих язычка, удерживающих разъёмы ленточных шлейфов.
Отключите оба шлейфа.
Шаг 19
Извлеките блок объектива, как показано.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
