Замена объектива камеры Panasonic Lumix DMC-FX01
Если Ваша камера Panasonic Lumix DMC-FX01 не может делать снимки через объектив или объектив не открывается, данное руководство покажет, как его заменить. Объектив — важная часть цифровой камеры. Без него невозможно захватить изображение, которое Вы хотите получить.
Компактные цифровые камеры, подобные этой, включают очень мелкие детали, которые потребуется снять. Как станет ясно из дальнейших инструкций, важно обращаться с деталями максимально аккуратно, чтобы не нанести дополнительных повреждений и без того сломанному устройству.
Прежде чем начать, проверьте разъем батареи — убедитесь, что посторонние загрязнения не мешают батарее обеспечить работу объектива (это распространённая причина неисправности объектива).
После подтверждения неработоспособности объектива приступайте к выполнению руководства.
Шаг 1
Найдите защёлку карты памяти и защёлку отсека батареи на нижней стороне камеры.
Сдвиньте защёлку в положение открытия.
Шаг 2
Откройте крышку отсека батареи и сдвиньте рычаг извлечения батареи вправо.
Шаг 3
Извлеките батарею из камеры.
Шаг 4
Выкрутите три винта длиной 4,6 мм на нижней стороне камеры с помощью отвёртки Phillips #00.
Шаг 5
Выкрутите один винт длиной 3,2 мм на левой стороне камеры с помощью отвёртки Phillips #00.
Шаг 6
Снимите левую боковую панель корпуса.
Шаг 7
Выкрутите два винта длиной 3,2 мм на правой стороне камеры с помощью отвёртки Phillips #00.
Шаг 8
Снимите правую нижнюю панель.
Шаг 9
Аккуратно снимите заднюю часть корпуса.
Начните снизу и осторожно подденьте корпус до верхней части, чтобы освободить деталь.
Шаг 10
Выкрутите два чёрных винта длиной 5,4 мм, крепящих переднюю панель, с помощью отвёртки Phillips #00.
Справа от узла объектива может быть третий винт.
Шаг 11
Осторожно снимите верхний блок, в котором размещены кнопки и батарея вспышки.
Шаг 12
Аккуратно снимите переднюю часть корпуса, предварительно убедившись, что тонкий пластик вокруг объектива больше не закреплён.
Шаг 13
Выкрутите три чёрных винта длиной 5 мм, прикреплённых к раме объектива.
Шаг 14
Снимите раму объектива.
Шаг 15
Извлеките плату, как показано на рисунке.
Шаг 16
Поднимите две чёрные защёлки, удерживающие шлейфы разъёмов.
Отсоедините два шлейфа.
Шаг 17
Снимите узел объектива, как показано на рисунке.
Шаг 18
Выкрутите четыре винта длиной 4 мм из узла объектива с помощью отвёртки Phillips #00.
Шаг 19

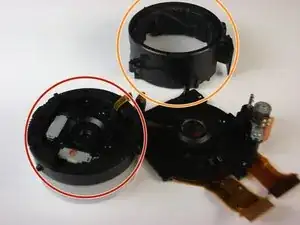

Отделите неподвижную раму от основного узла объектива.
Отделите направляющую раму от основного узла объектива.
Шаг 20

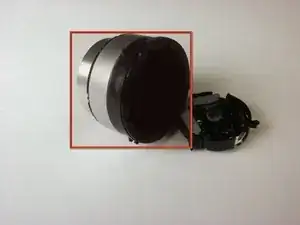

Снимите первую раму объектива с его узла.
Шаг 21

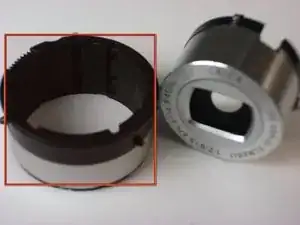

Отделите второй блок рамы от узла объектива.
Шаг 22

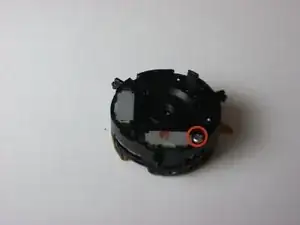

Выкрутите винт длиной 4 мм из корпуса объектива с помощью отвёртки Phillips #00.
Шаг 23
Разделите корпус объектива.
Замените объектив, аккуратно поддев его от узла.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
