Замена крышки кнопки включения/выключения и колеса настроек Panasonic Lumix DMC-FX01

Найдите защёлку отсека карты памяти и батареи на нижней части камеры.

Сдвиньте защёлку в положение «открыто».

Откройте крышку отсека батареи и сдвиньте рычажок фиксации батареи вправо.

Извлеките батарею из камеры.

Удалите три винта длиной 4,6 мм на нижней части камеры с помощью отвертки Phillips #00.

Удалите один винт длиной 3,2 мм на левой стороне камеры с помощью отвертки Phillips #00.

Снимите левую боковую панель корпуса.

Удалите два винта длиной 3,2 мм на правой стороне камеры с помощью отвертки Phillips #00.

Снимите нижнюю правую панель.

Осторожно снимите заднюю часть корпуса.

Начинайте снизу и аккуратно подденьте в направлении вверх, чтобы освободить этот элемент.

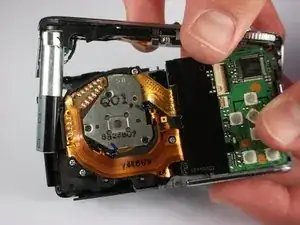

Осторожно приподнимите ЖК-экран.

С помощью пластикового инструмента подденьте защёлку, удерживающую тонкую ленточную шлейф-ленту.

Шлейф должен либо сам выпасть, либо легко выйти при лёгком тянущем движении.

Осторожно потяните более толстую ленточную шлейф-ленту, чтобы извлечь её из разъёма.

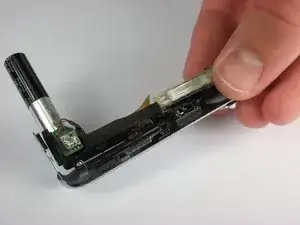

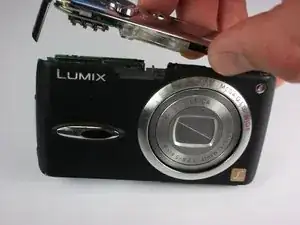

Аккуратно снимите верхний блок, в котором расположены кнопки и батарея вспышки.

Удалите два винта длиной 3 мм.

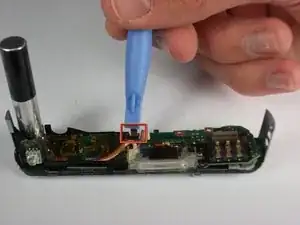

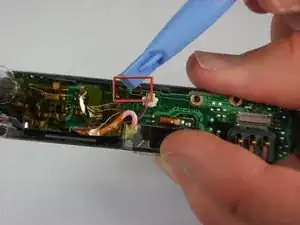

Аккуратно отведите фиксаторы назад, как показано.

Можно использовать пальцы, но для наглядности показан инструмент.

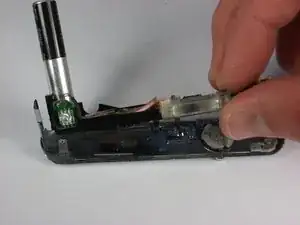

После освобождения всех компонентов аккуратно извлеките блок вспышки из корпуса.

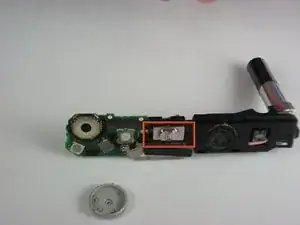

Удалите винт длиной 1,2 мм, фиксирующий колесо настроек.

Установите новые кнопки.

Установите кнопку «Вкл/Выкл» так, чтобы её выступы были направлены от вспышки.
