Замена объектива General Electric Create Jason Wu

Начните с удаления 5 винтов (расположение: по 2 винта с каждой стороны и 1 винт снизу) с помощью насадки PH000 в точной крестовой отвертке.

В нашем примере эти винты отсутствовали. Должны были использоваться маленькие крестовые винты PH000 длиной 1,5 мм.

Эти винты очень маленькие. Чтобы не потерять детали, разместите все мелкие металлические элементы на магнитном коврике для проектов.

После удаления винтов потяните переднюю крышку вверх и от корпуса камеры.

Если крышку трудно снять, используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть переднюю часть, как показано.

Используя руки или инструмент для вскрытия, снимите серебристую рамку, проявляя особую осторожность в верхней части камеры, где расположены кнопки, так как её сложнее поддеть.

Если задняя крышка ослабла от корпуса камеры, может быть проще сначала выполнить шаг 4, а затем выполнить этот шаг. Действуйте в соответствии с состоянием вашего устройства.

Последней частью корпуса для отсоединения является задняя крышка, в которой размещён ЖК-экран.

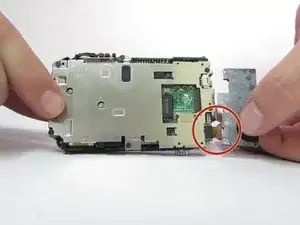

Экран прикреплён с помощью ленты-разъёма. Аккуратно потяните крышку и экран от корпуса камеры, чтобы отсоединить крышку.

ЖК-экран приклеен к задней крышке небольшим количеством клея. Во время этого процесса он может отделиться. Не переживайте, если они разъединятся.

Этот штекер и лента-разъём хрупкие, старайтесь не порвать ленту при отсоединении.

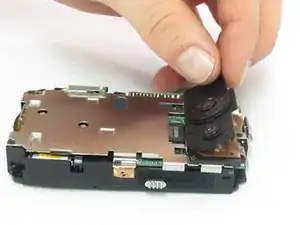

После снятия корпуса аккуратно подденьте резиновую прокладку пальцами, если она не выпала в шаге 4.

Прокладка не закреплена на камере, поэтому её можно легко поднять и отвести в сторону.

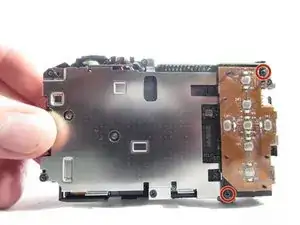

После удаления прокладки будут видны 2 крестовых винта, крепящие плату управления.

С помощью точной крестовой отвертки с насадкой PH000 удалите два винта длиной 1,5 мм.

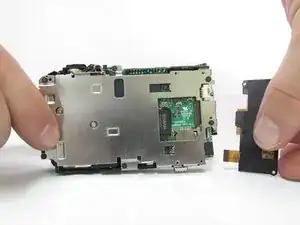

Хотя 2 винта удалены, плата кнопок всё ещё прикреплена лентой-разъёмом.

Удерживая плату крепко у основания, аккуратно потяните её от корпуса камеры, извлекая ленту из разъёма.

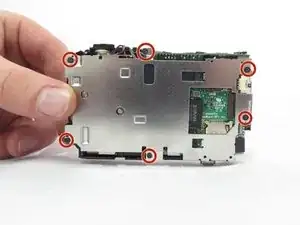

Найдите шесть крестовых винтов 1,5 мм, которые крепят внутреннюю рамку камеры.

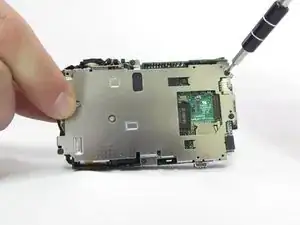

С помощью точной крестовой отвертки и насадки PH000 удалите 6 винтов.

После снятия винтов внутренняя рамка больше не будет прикреплена к корпусу камеры и её можно будет поднять и снять.

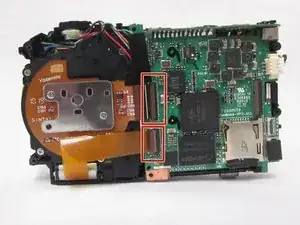

Найдите 2 ленты-разъёма, соединяющие объектив с платой.

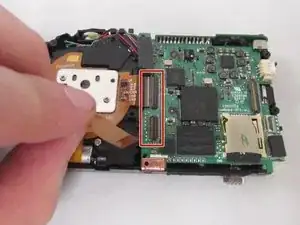

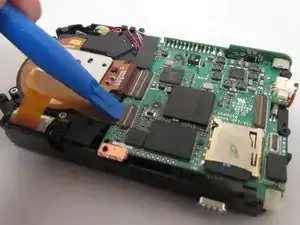

Используя пластиковый инструмент для вскрытия или ноготь, аккуратно поднимите защёлки ZIF-разъёма.

Разъёмы шарнирные и будут откидываться вверх и в сторону от ленты, не отрывайте их полностью.

С откинутыми вверх шарнирными разъёмами аккуратно вытяните ленты из их разъёмов.

Это единственные 2 разъёма, удерживающие узел объектива на месте. После их отсоединения узел объектива будет полностью отделён от камеры.

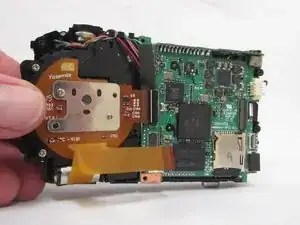

Крепко удерживая корпус камеры правой рукой, захватите узел объектива другой рукой.

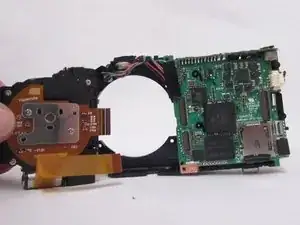

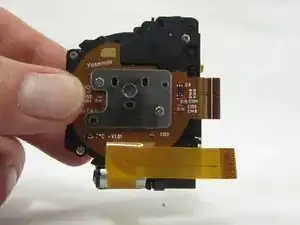

Аккуратно потяните узел объектива прямо вверх и вытащите из корпуса камеры.

Дальнейших винтов или соединений, удерживающих узел объектива, нет. Если он не снимается легко, проверьте предыдущие шаги.
