Mio MiVue 698 Разборка

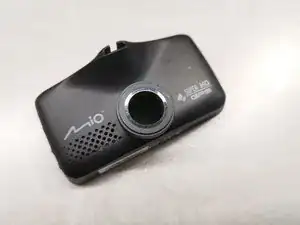

В этом руководстве мы разберём автомобильный видеорегистратор Mio MiVue 698 (Dual).

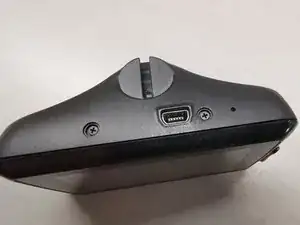

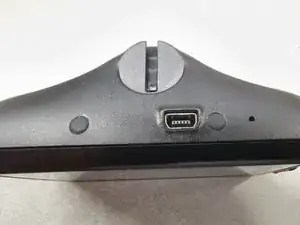

На верхней части корпуса под двумя заглушками находятся два винта с крестообразным шлицем. Снимите заглушки и используйте отвертку Philips 0.

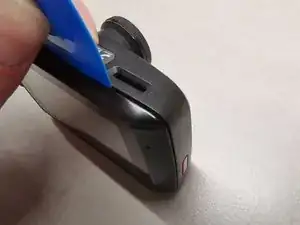

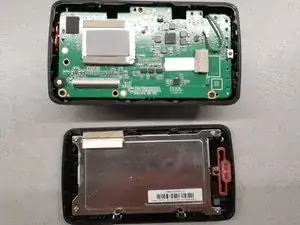

Теперь используйте лопаткообразный инструмент и аккуратно подденьте все четыре стороны сборки дисплея.

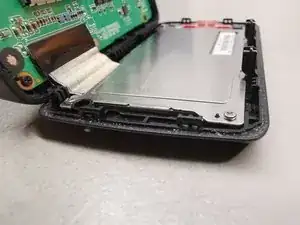

Будьте осторожны, чтобы не повредить гибкий шлейф внизу.

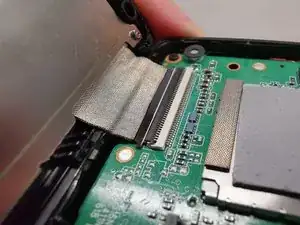

Снимите чёрную клейкую ленту с контактов.

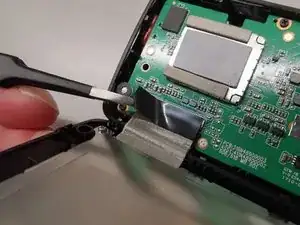

Используйте пластиковые пинцеты, чтобы аккуратно отжать шлейф от контактов. В результате дисплейная сборка будет отключена.

Отсоедините серый провод, который ведёт к GPS-модулю.

Удалите три винта, которые фиксируют плату.

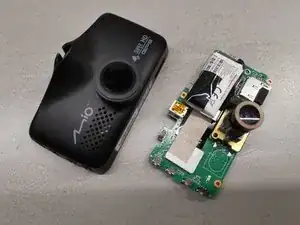

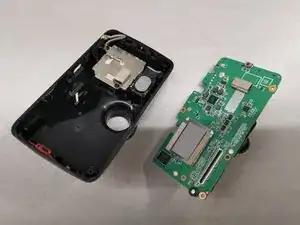

Извлеките карту microSD из устройства. Теперь нужно осторожно надавить пальцем на объектив с передней стороны видеорегистратора, чтобы плата вышла.

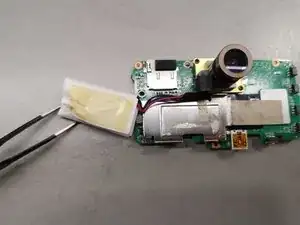

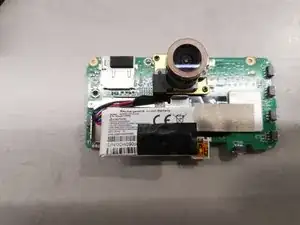

Батарея прикреплена к плате небольшим куском ленты.

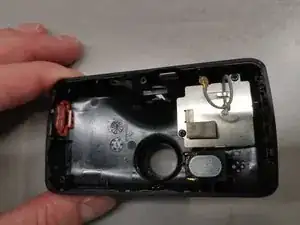

Удалите два винта, чтобы можно было снять GPS-модуль.
