Замена батареи Toguard C200
Данное руководство поможет вам заменить суперконденсаторную батарею в модели Toguard C200. Если у вас возникают проблемы с зарядкой камеры или она не держит заряд, даже после подзарядки, замена батареи должна решить эту проблему.
Примечание: Эта видеорегистратор C200 должен быть подключен к внешнему источнику питания 5В 2А во время работы, чтобы оставаться включенным.
Шаг 1

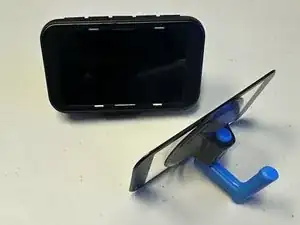

Используйте присоску, чтобы снять экран с камеры.
Шаг 2
Используйте инструмент для открытия, чтобы снимать ободок.
Шаг 3

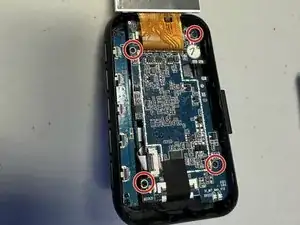

Используйте крестовую отвертку, чтобы открутить 4 винта и получить доступ к батарее под ней.

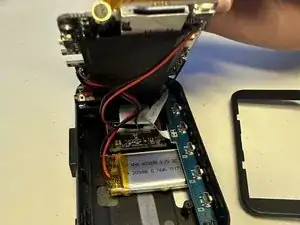

Чуть приподнимите материнскую плату.
Убедитесь, что все винты сохранены вместе, чтобы не потерять ни один из них.
Шаг 4

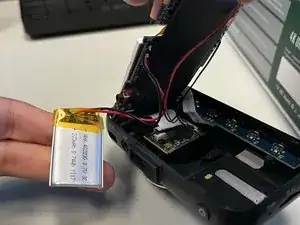

Используйте пинцет и руки, чтобы извлечь батарею из ее первоначального места.
Шаг 5

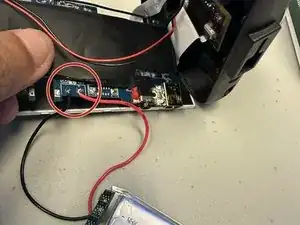

Обратите внимание на соединение + и - в верхнем левом углу внутри видеорегистратора. Запомните это, так как это будет важно при пайке новой батареи.
Отпаивайте старую батарею.
Нагрейте припой с помощью паяльника, пока он не начнет плавиться. Попробуйте подвинуть контакты с помощью паяльника, чтобы убрать припой от соединений. Вытяните компоненты, которые хотите удалить, с помощью плоскогубцев.
Припаяйте новую батарею и убедитесь, что провода + и - правильно соответствуют материнской плате. (Подойдет любой суперконденсатор емкостью 200мАч или выше)
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
