Замена динамика видеорегистратора Kenwood DRV-N520
Данное руководство продемонстрирует процесс разборки Kenwood DRV-N520 и извлечения его внутреннего динамика.
Динамик используется для обеспечения звука сигнала о приближении и должен быть проверен, если эта функция не работает должным образом.
(если после замены динамика сигнал о приближении все еще не функционирует, мы рекомендуем ознакомиться с нашим руководством по замене внутренней камеры. Эти два компонента работают совместно для обеспечения этой функции)
Шаг 1

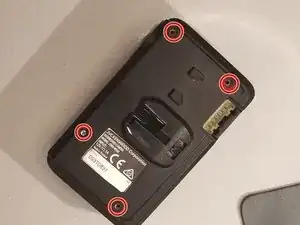

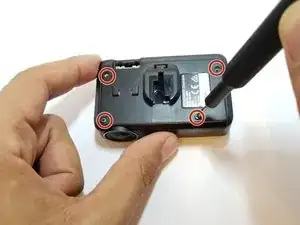

Используйте отвертку Phillips #0, чтобы удалить четыре винта 3 мм с задней панели устройства.
Снимите заднюю панель.
Шаг 2

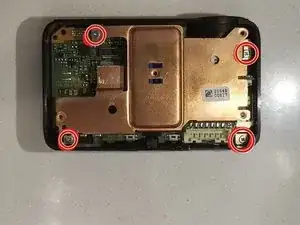

Используйте отвертку Phillips #0, чтобы удалить четыре винта на медной пластине.

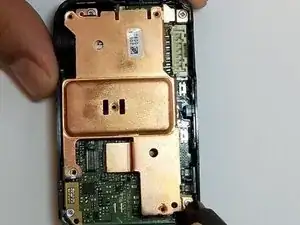

Снимите медную пластину с корпуса. Теперь должна быть видна материнская плата и конденсаторы.
Шаг 3

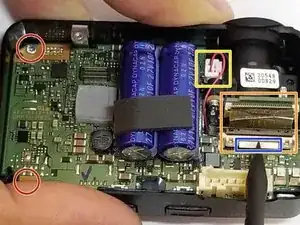

Используйте отвертку, чтобы удалить два винта, удерживающих материнскую плату на месте.
Перед тем как попытаться снять плату, отключите камеру, извлекая шлейф из соответствующего разъема на плате.
Чтобы удалить шлейф, используйте пластиковую лопатку, чтобы аккуратно надавить на рычажок, который фиксирует кабель на месте, одновременно слегка натягивая шлейф.
Отключите соединения динамика (красные и черные провода) от материнской платы, нажав на защелку соответствующего разъема.
После того как все соединения будут разорваны, аккуратно извлеките материнскую плату из корпуса устройства.

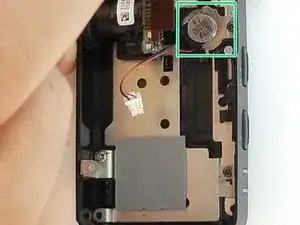

Блок динамика и соответствующее монтажное оборудование теперь должны быть видимы.
Шаг 4

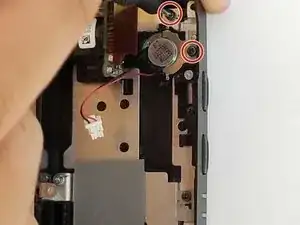

Используйте отвертку Phillips #0, чтобы удалить два винта 3 мм с крепежа динамика.
Извлеките динамик из устройства.
Заключение

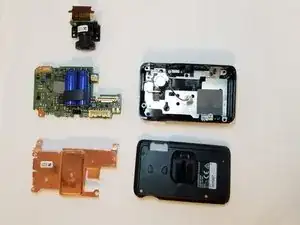

Для сборки устройства следуйте этим шагам в обратном порядке.
Перевод руководства с ifixit.com
