Разборка затвора Pentax PZ-1p

Откройте крышку отсека батареи.

Выкрутите один винт 1,7 × 4,0 мм.

Выкрутите шесть винтов-втулок 1,7 × 2,5 мм.

Выкрутите один длинный винт-втулку 1,7 × 2,5 мм.

В некоторых местах нижняя крышка может быть приклеена двухсторонним скотчем. Аккуратно отделяйте её с помощью лопатки.

Убедитесь, что физический переключатель панорамирования на нижней крышке правильно соединён с электрическим переключателем.

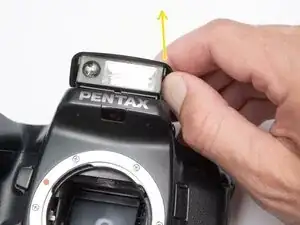

Нажмите кнопку, чтобы выдвинуть вспышку.

Выкрутите два винта 1,7 × 2,5 мм.

Отсоедините защёлки, поднимите боковую часть крышки вспышки, изогнув её вверх и в сторону от корпуса.

Утопите вспышку обратно в сложенное положение.

Выкрутите два винта 1,7 × 2,5 мм под выдвижной вспышкой.

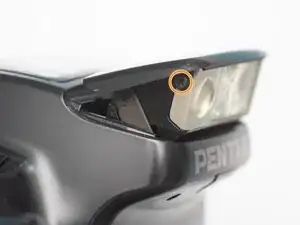

Выкрутите один потайной винт 1,7 × 2,5 мм над выдвижной вспышкой.

Выкрутите два винта-втулки 1,7 × 2,5 мм рядом с окуляром.

Выкрутите два винта-втулки 1,7 × 2,5 мм у креплений для ремня.

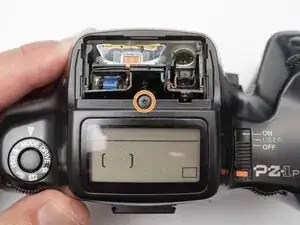

Выкрутите один винт 1,7 × 6,0 мм внутри отсека батареи.

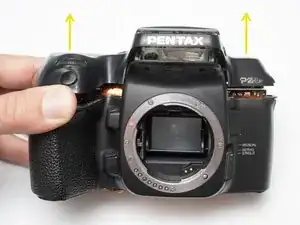

Снимите верхнюю крышку.

Перед установкой убедитесь, что физический выключатель питания и электрический выключатель питания находятся в одном положении.

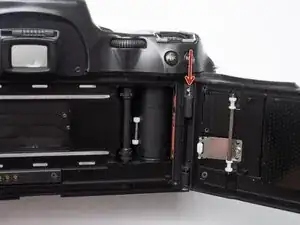

Нажмите на фиксатор и снимите крышку кассетного отсека для плёнки.

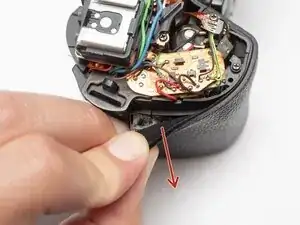

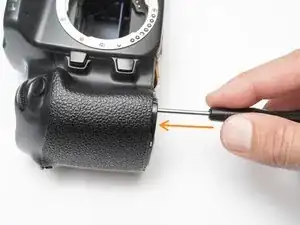

Снимите резиновое покрытие с рукоятки.

Выкрутите один винт 1,7 × 5,0 мм.

Снимите переднюю панель корпуса.

Подключите резистор мощностью 10 кОм к контактам конденсатора вспышки на несколько секунд.

Проведение ремонта без разрядки конденсатора вспышки может привести к поражению электрическим током ремонтного персонала или повреждению компонентов камеры.

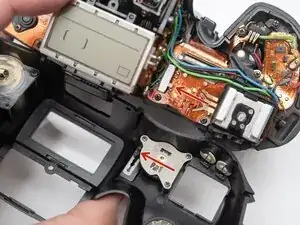

Снимите пружину башмака. Приподнимите переднюю часть пружины и сдвиньте её к задней части камеры.

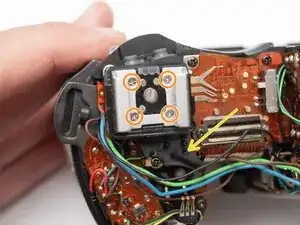

Выкрутите четыре винта М1,7 × 6,5 мм с башмака.

Извлеките чёрные, коричневые, зелёные и синие провода из пластиковых направляющих.

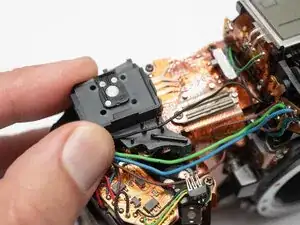

Снимите крепление башмака.

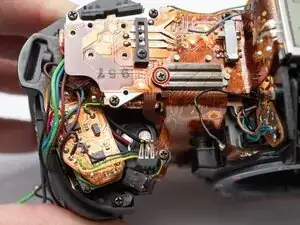

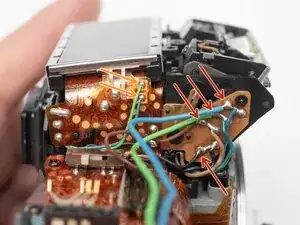

Отпаяйте чёрные, зелёные и жёлтые провода контактной группы командного диска.

Выкрутите один винт 1,7 × 4,5 мм.

Снимите контактную группу командного диска.

Отпаяйте синий и зелёный провода.

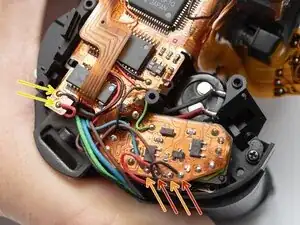

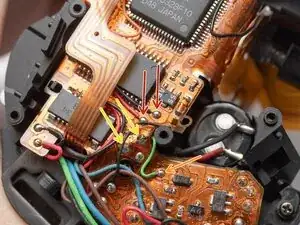

Отпаяйте синий, зелёный, коричневый и чёрный провода от печатной платы реле вспышки.

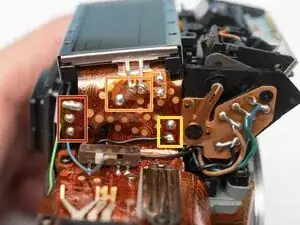

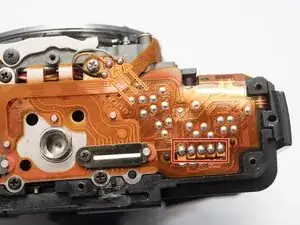

Отпаяйте три контактные площадки.

Отпаяйте три гибких соединения.

Отпаяйте два сквозных соединения.

Выкрутите один винт М1,7 × 2,5 мм.

Снимите зажим гибкого кабеля и резиновую прокладку.

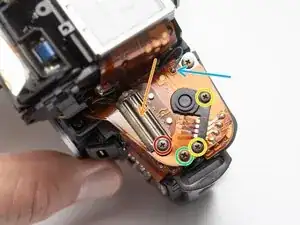

Выкрутите один винт М1,7 × 3,5 мм.

Выкрутите один винт 1,7 × 3,5 мм.

Выкрутите один винт М1,7 × 2,5 мм.

Снимите зажим гибкого кабеля и резиновую прокладку.

Выкрутите два винта М1,7 × 2,5 мм.

Выкрутите один винт 1,7 × 2,5 мм.

Отпаяйте один синий провод.

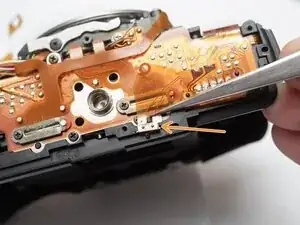

Снимите резиновые контактные купола кнопок ME и IF.

Отсоедините контакты кнопок от корпуса.

Нажмите кнопку спуска затвора вверх, чтобы освободить её из посадочного места.

Отсоедините защёлки под рамкой ЖК-дисплея.

Аккуратно поднимите гибкую печатную плату ЖК-дисплея.

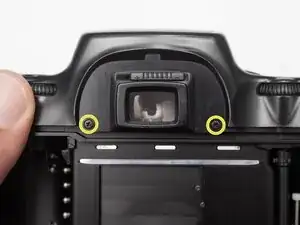

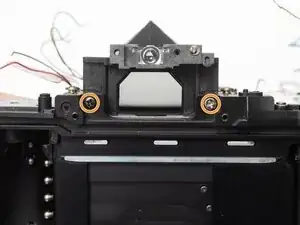

Выкрутите два винта 1,7 × 7,0 мм.

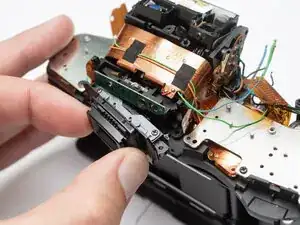

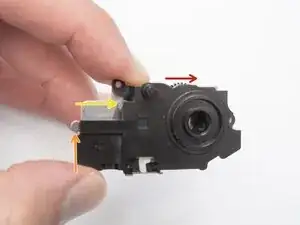

Снимите окуляр.

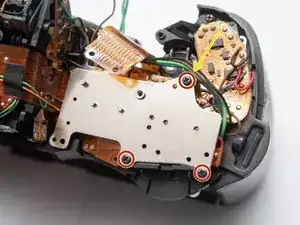

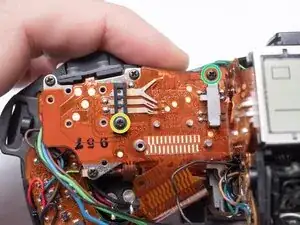

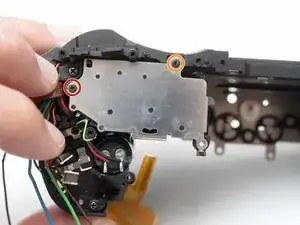

Выкрутите три винта 1,7 × 3,5 мм.

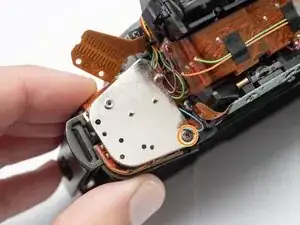

Выкрутите один винт 1,7 × 3,5 мм.

Снимите обе основные пластины.

Рекомендации по установке: При установке пластины обязательно подключите заземляющий провод в этом месте.

Отпаяйте красный и чёрный провода от контактных площадок батареи.

Отпаяйте синий и коричневый провода.

Отпаяйте красный и чёрный провода от зарядного двигателя.

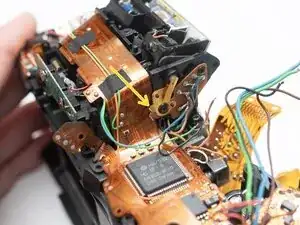

Отпаяйте красный и чёрный провода двигателя продвижения плёнки.

Отпаяйте один зелёный провод.

Отпаяйте два сквозных соединения контакта блока заряда.

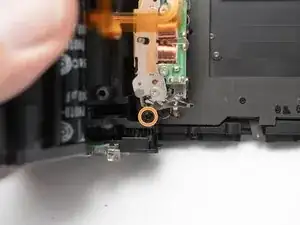

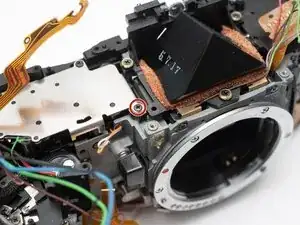

Снимите один винт 1,7 × 3,0 мм.

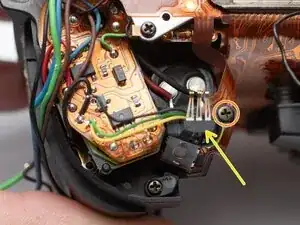

Отпаяйте один коричневый провод от луча автофокусировки.

Отпаяйте два гибких соединения.

Отпаяйте красный и чёрный провода зуммера.

Отпаяйте фиолетовый, зелёный и коричневый провода резистора диафрагмы.

Отпаяйте красный и жёлтый провода светодиода таймера.

Отпаяйте красный и чёрный провода измерителя TTL-вспышки.

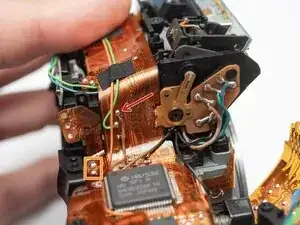

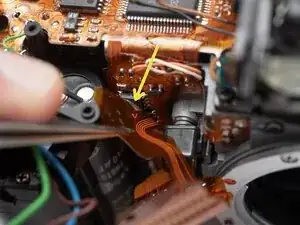

Отпаяйте пять гибких соединений гибкого кабеля затвора.

Отпаяйте белый, чёрный и оранжевый провода блока управления диафрагмой.

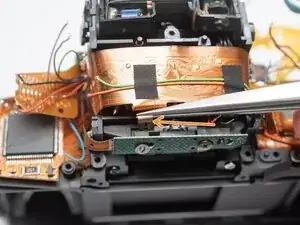

Отделите гибкий кабель затвора от основной печатной платы. При необходимости нанесите изопропиловый спирт, чтобы ослабить двусторонний скотч.

Отпаяйте все соединения с контактами считывателя кода DX.

Отпаяйте два гибких соединения переключателя панорамы.

Снимите переключатель панорамы.

Отпаяйте синий и коричневый провода соленоида управления диафрагмой.

Отпаяйте красный и чёрный провода двигателя автофокусировки.

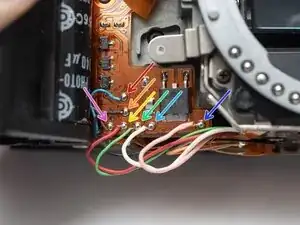

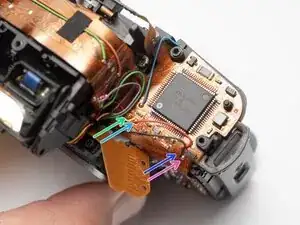

Отпаяйте белый, розовый и зелёный провода блока двигателя автофокусировки.

Отпаяйте пять гибких соединений контактов крышки кассеты.

Отпаяйте чёрный, оранжевый и серый провода блока двигателя автофокусировки.

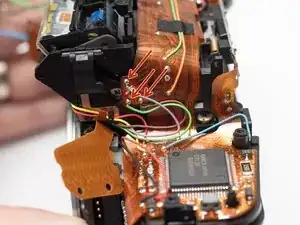

Отпаяйте оранжевый, серый и жёлтый провода соленоида спуска зеркала.

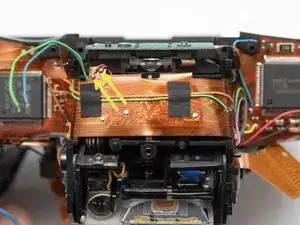

Отпаяйте три гибких соединения печатной платы счётчика зубчатой передачи.

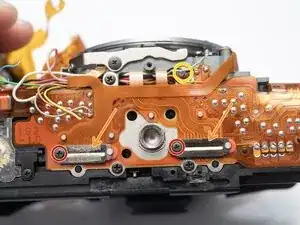

Снимите два винта М1,7 × 2,5 мм.

Снимите два зажима гибкого кабеля и резиновые прокладки.

Снимите один винт М2,0 × 4,0 мм.

Снимите один винт F1,7 × 3,0 мм.

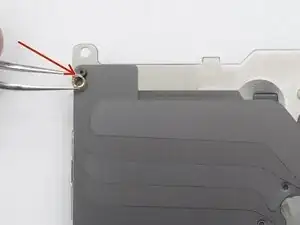

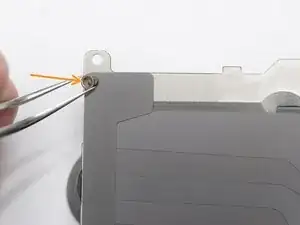

Пинцетом снимите одну латунную скобу с конца регулировочного штифта.

Примечания по установке: Ознакомьтесь со страницей 32 руководства по обслуживанию Z1, чтобы точно отрегулировать положение измерительной ячейки. Эту регулировку следует выполнить до установки гибкой печатной платы ЖК-дисплея.

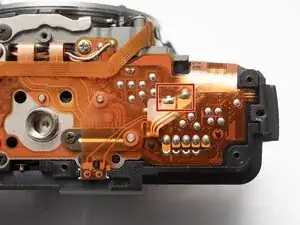

Начните с освобождения печатной платы от нижней части камеры.

Продвигайтесь вверх и вокруг верхней части.

Осторожно освободите участок между ручкой и байонетом объектива.

Следите за участками, где гибкий кабель может зацепиться.

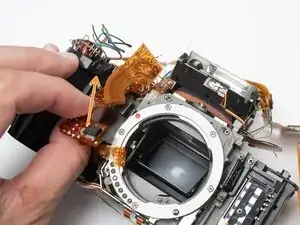

Медленно приподнимите всю печатную плату от камеры, проверяя наличие препятствий и проводов, которые могут быть ещё подключены.

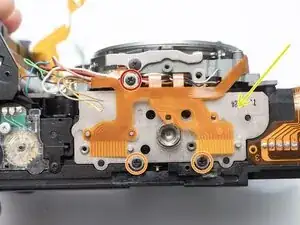

Снимите два винта М1,7 × 4,0 мм.

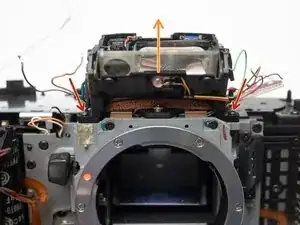

Снимите блок вспышки.

Снимите один винт М2,0.

Снимите два винта Е2,0 × 4,5 мм.

Снимите пластину привода перемотки.

Снимите один винт.

Снимите два винта.

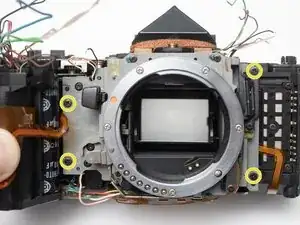

Снимите четыре винта Е2,0 × 4,0 мм.

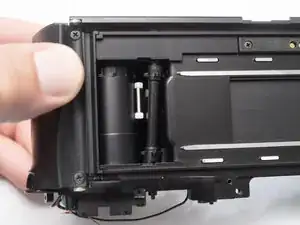

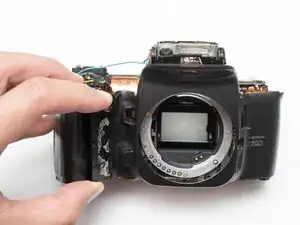

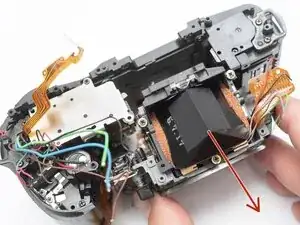

Аккуратно отведите переднюю часть корпуса от основного шасси камеры.

Проверьте наличие регулировочных шайб. При необходимости снимите их и запомните их положение.

Зарядите зеркальный блок, продвинув эту рычаг вперёд, пока он не зафиксируется. Зеркало должно находиться в нижнем положении (для видоискателя).

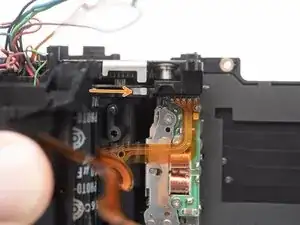

Установите белый рычаг разблокировки диафрагмы вправо.

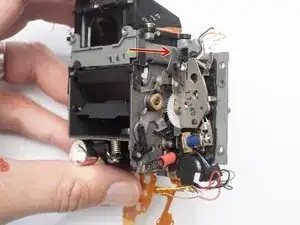

Сдвиньте этот рычаг вправо, чтобы освободить зеркало. Оно должно перевернуться в верхнее положение (съёмка).

Сдвиньте этот рычаг вперёд, чтобы зарядить зеркальный механизм и вернуть его в нижнее положение (видоискатель).

Снимите один винт D1,7 × 6,0 мм.

Снимите один винт D1,7 × 5,0 мм.

Поверните указанную шестерню вправо.

Продолжайте вращать, пока рычаг зарядки зеркала не окажется вверху, либо ближе к задней части камеры.

Рычаг зарядки затвора также должен находиться справа.

Убедитесь, что рычаг зарядки затвора на блоке заряда будет находиться справа от рычага на блоке затвора после установки.

Выкрутите два винта D1.7 × 7,5 мм.

Выкрутите один винт D1.7 × 5,0 мм.

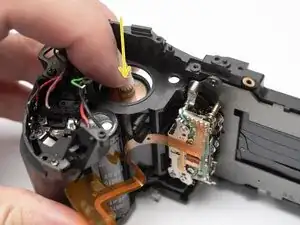

Сдвиньте двигатель зарядки вниз на несколько миллиметров. Это позволит получить доступ к одному из винтов затвора, избежав более сложной разборки.

Примечания по установке: Шестерня в кассете с плёнкой может выпасть при выдвижении механизма продвижения плёнки. Убедитесь, что она установлена на место при повторной сборке.

Отсоедините гибкий кабель затвора от корпуса камеры. При необходимости размягчите клей изопропиловым спиртом.

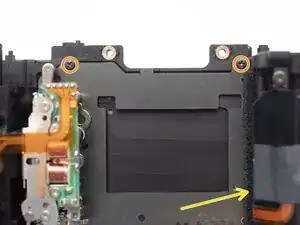

Выкрутите три винта D2,0 × 4,0 мм.

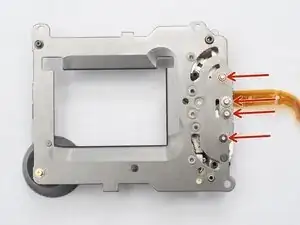

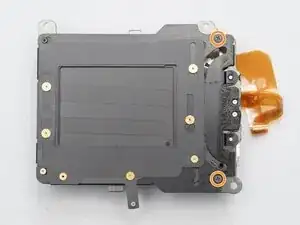

Снимите узел затвора.

При необходимости замените пенополиуретановое уплотнение светового барьера с правой стороны.

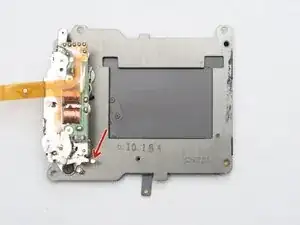

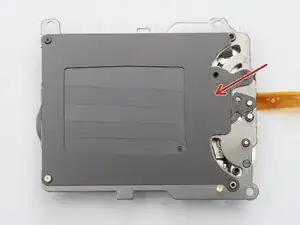

Сбросьте затвор с помощью рычага спуска затвора перед началом разборки.

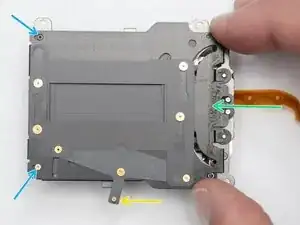

Выкрутите два винта.

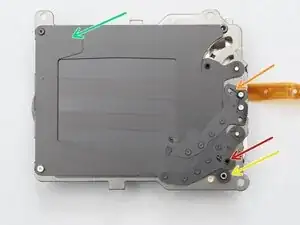

Переместите рычаг панорамы так, чтобы шторки находились в кадре.

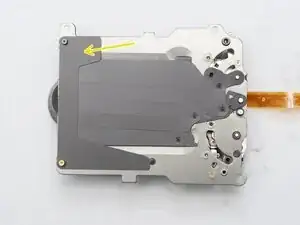

Сдвиньте заднюю крышку влево…

Чтобы переместить два штифта в более широкую часть пазов.

Снимите заднюю крышку.

При снятии задней крышки передняя шторка может соскользнуть со штифта. Установите её обратно перед продолжением.

Снимите вспомогательную пружину закрывающей шторки.

Снимите резиновый демпфер.

Снимите направляющую шторки.

Снимите втулку-проставку.

Снимите переднюю шторку со штифта привода. Шторка стремится переместиться к верхней части рамки.

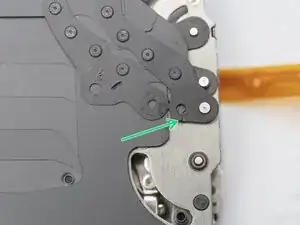

Снимите переднюю шторку с оси поворота.

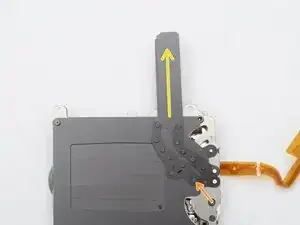

Продолжайте вращать шторку, пока лопасти не сложатся и не станут полностью вертикальными.

Поднимите переднюю шторку с последнего штифта. Обратите внимание на вспомогательную пружину под ней.

Примечания по установке: Устанавливайте шторку в обратном порядке. Убедитесь, что вспомогательная пружина правильно зафиксирована на краю рычага шторки, как показано.

Снимите разделитель шторок.

Снимите втулку-проставку.

Снимите направляющую шторки.

Снимите втулку-проставку.

Снимите вспомогательную пружину передней шторки.

Снимите закрывающую шторку.

Снимите направляющую шторки.

Примечания по установке: При установке вспомогательной пружины передней шторки убедитесь, что прямая ветвь находится под фланцем на штифте.

Очистите оси шторок изопропиловым спиртом.

Очистите от остатков загрязнений рамку затвора и заднюю крышку.

Очистите поверхности шторок, контактирующие с осями.
