Разборка механизма Pentax Spotmatic Advance
Шаг 1


Ослабьте три регулировочных винта. Не вынимайте их из крышки счетчика кадров.
Снимите крышку счетчика кадров.
Выверните один плоский винт 2,5 мм. Он имеет левую (обратную) резьбу.
Снимите циферблат счетчика кадров.
Снимите фиксирующую гайку с помощью ключа-шпинделя. Также можно использовать тонкогубцы с острыми наконечниками.
На некоторых Spotmatic эта гайка может иметь обратную резьбу. Работайте осторожно.
Снимите посадочное кольцо циферблата.
Шаг 2


Выверните три плоских винта 2,3 мм.
Используйте крючок, чтобы повернуть фиксирующую шайбу, пока сегментированные участки не освободятся.
Снимите рычаг перемотки/подвода.
Снимите пластиковую прокладочную шайбу.
Шаг 3


Выверните один винт с шляпкой штифта 2,8 мм.
Сборка циферблата находится под пружинным натяжением. Удерживайте двумя пальцами верхнюю часть циферблата при ослаблении винта, чтобы он не выскочил.
Снимите диск выдержек.
Снимите диск ISO.
Снимите внутреннюю пружину.
Снимите корпус циферблата.
Шаг 4

Отверстие в корпусе циферблата должно надеваться на выступ ограничителя скорости.
Выступ на диске ISO должен входить в отверстие корпуса циферблата.
При сжатии пружины и установке центрального винта может быть сложно совместить всё точно. Проявите терпение.
Шаг 5


Вставьте тонкий прочный инструмент в вилку шпинделя.
Отвинтите рукоятку перемотки назад.
С помощью ключа-шпинделя отвинтите фиксирующую гайку.
Снимите индикатор напоминания о плёнке.
Снимите пружинную шайбу.
Снимите фрикционную пластину.
Шаг 6

Выверните один плоский винт 3,0 мм.
Снимите верхнюю крышку.
Шаг 7

Выверните один плоский винт 5,3 мм и снимите прикреплённую пружину.
Выверните один плоский винт 9,1 мм.
Снимите индикатор готовности затвора.

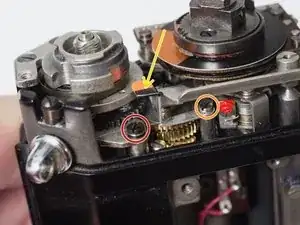

Примечания к установке: Рычаг легко гнётся и может потребовать регулировки при окончательной сборке. Временно установите верхнюю крышку и проверьте, что индикатор корректно меняется с чёрного на оранжевый в окне индикатора. При необходимости придайте рычагу форму.
Шаг 8

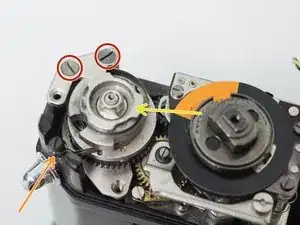

Выверните два плоских винта 3,4 мм с ограничителя перемотки.
При снятии стопора перемотки привод перемотки размотается.
Снимите пружину перемотки с посадочного штифта.
Снимите привод перемотки.
Шаг 9

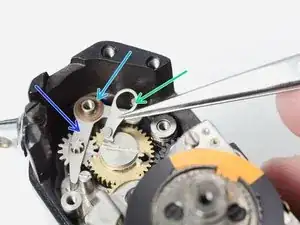

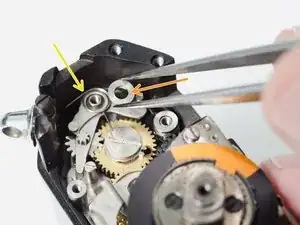

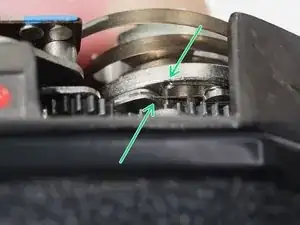

Раздвиньте зубцы храповика наружу так, чтобы они не зацеплялись за основную шестерню перемотки, но оставались зафиксированы натяжными пружинами.
Установите привод перемотки.
Зацепите пружину перемотки на её посадочный штифт.
Поверните привод перемотки против часовой стрелки, пока пружина перемотки не окажется внутри угла корпуса камеры.
Установите пластину стопора перемотки.
Подайте зубцы храповика внутрь, чтобы вовлечь их в зацепление с основной шестернёй перемотки. Натяжные пружины должны выглядеть так при правильной установке.
Пружина перемотки должна быть натянута настолько, чтобы не мешать другим компонентам камеры, и достаточно свободной, чтобы обеспечить полный взвод рычага перемотки.
Шаг 10

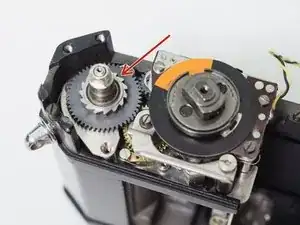

Снимите основную шестерню перемотки.

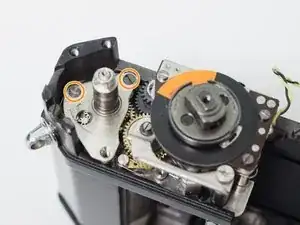

Выверните два плоских винта 3,5 мм.
Поднимайте опорный вал медленно. Механизм под ним находится под пружинным натяжением и может выскочить.
Шаг 11

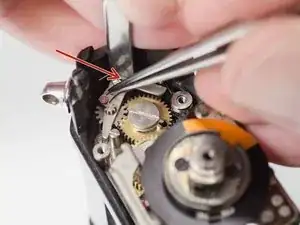

Удерживайте крышечную шайбу на месте, пока отцепляете основную пружину.
Снимите крышечную шайбу.
Снимите основную пружину.

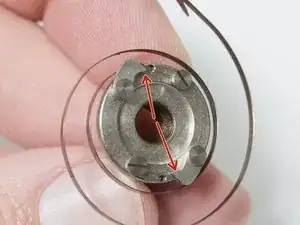

Снимите храповый собачку.
Снимите прокладочную шайбу.
Снимите шестерню и рычаг счётчика перемотки.

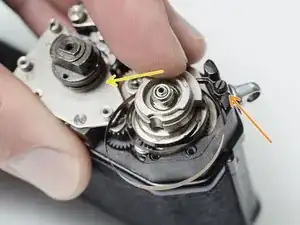

Примечания к установке: Удерживайте крышечную шайбу при натяжении основной пружины. Возможно, потребуется установить узел опорного вала, чтобы зафиксировать механизм счётчика на месте.
Заключение
Для обратной сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
