Замена сломанного дисплея на камере Nikon L310
Инструкция по разборке задней крышки и замене сломанного дисплея. Внешнее окно было заменено на изготовленное самостоятельно из пластика.
Шаг 1

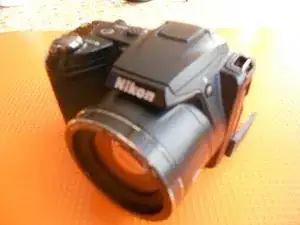

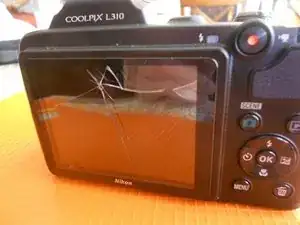

Перед нами камера Nikon L310 с повреждённым дисплеем и внешним окном. Прежде всего, приступаем к снятию винтов, будьте осторожны — они разной длины.
Шаг 2

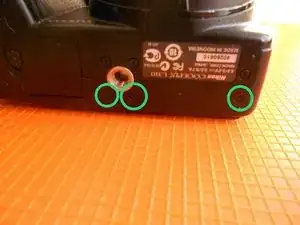

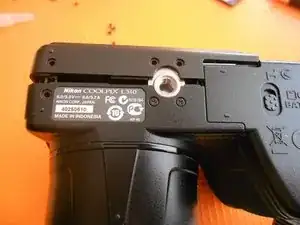

Сначала открутите три винта с нижней стороны. Запомните их размеры!
Затем — два винта с правой стороны

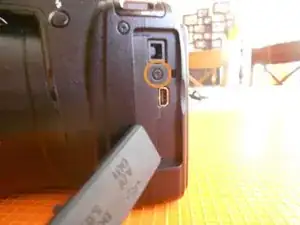

И наконец, винт над портом USB, расположенный с левой стороны.
Шаг 3

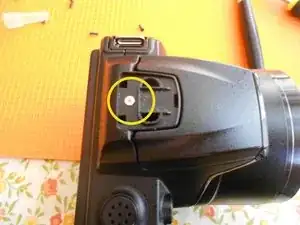

Теперь откройте отсек вспышки и извлеките винт, расположенный внутри.
Снимите защитный кожух — под ним находится серебристый винт. Удалите его.
Шаг 4

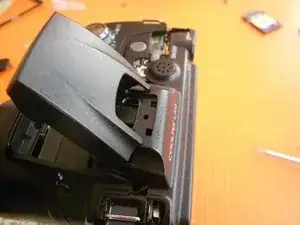

Теперь аккуратно отделите заднюю пластиковую рамку.
Как видно, вся пластиковая рамка выходит целиком.

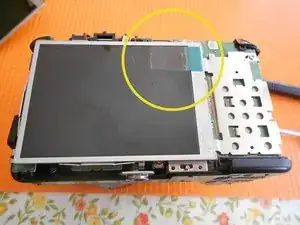

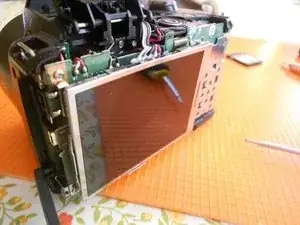

Перед Вами — дисплей!
Шаг 5

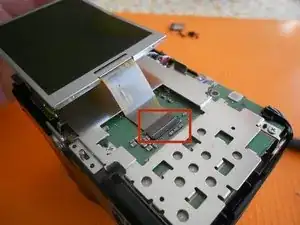

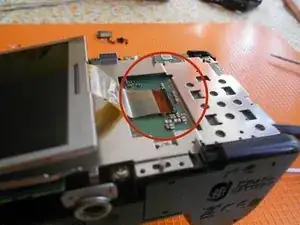

Осторожно приподнимите модуль дисплея — Вы увидите, что он подключён с помощью гибкого шлейфа.
Ослабьте фиксатор и отключите шлейф.
Подключите новый шлейф и установите дисплей на место.
НЕ забудьте снять защитную плёнку с НОВОГО дисплея!
Шаг 6

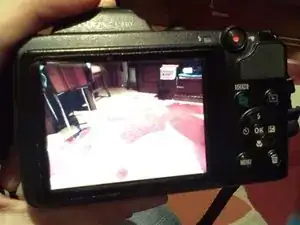

Соберите все детали, установите винты на место. Ремонт ЗАВЕРШЁН! На изображении — восстановленный дисплей и заменённое внешнее окно, сделанное из плексигласа (у меня есть гравировальная машинка Dremel...)
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
