Замена жерновов Saeco Royal

Отключите питание!

Снимите все оснастки, такие как резервуар для воды, заварной блок и т. п.

На фотографиях показан Royal Cappucino One Touch HD8930, но порядок вскрытия схож для всех моделей.

Необходимо выкрутить два винта.

Винты расположены на нижней стороне крышки. Этот тип удерживается четырьмя винтами.

Теперь крышку можно приподнять: сначала захватите с левой и правой задней стороны и поднимите примерно на 10 см. Иногда крышка немного заедает.

Отсоедините шланги, идущие к резервуару для воды. Возможно, придется вынуть некоторые контакты (например, желто-зеленый защитный провод); не забудьте установить их обратно позже.

Крышку можно сдвинуть под углом к передней части, сдвинув ее поверх трубы горячей воды.

Большинство ремонтов можно выполнить при частично поднятой крышке, ее не обязательно полностью снимать.

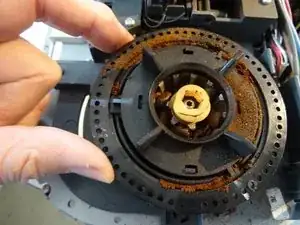

Обратите внимание на синие метки. Поверните внешнее кольцо против часовой стрелки, пока синие метки не совместятся друг с другом.

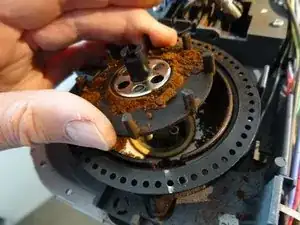

После этого кольцо можно поднять. Немедленно удалите весь молотый кофе.

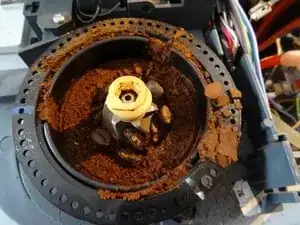

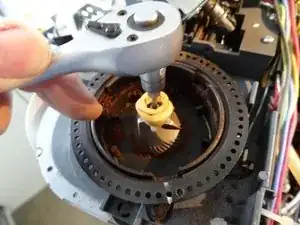

Крестовый винт, который удерживает конус помола, имеет левую резьбу — поворачивайте в «неправильную» сторону! Винт часто скрыт под частями кофейных зерен.

После ослабления винта сначала можно поднять шнек, затем аккуратно вынуть конус помола. Вы увидите три шарика фрикционной муфты. Осторожно извлеките их и храните в безопасном месте.

Ведущий элемент можно вытянуть вверх. Обратите внимание на три пружинки, на которых лежат шарики фрикционной муфты — их тоже сохраните.

Все детали тщательно очищаются и обезжириваются.

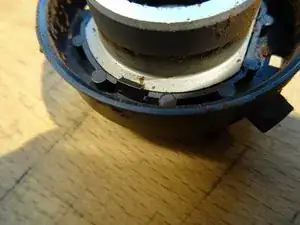

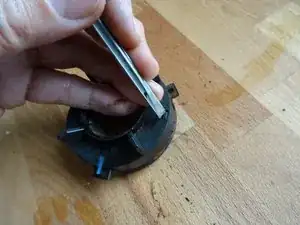

Крышку кольца помола можно снять, последовательно поддевая маленькие защелки слева и справа отверткой.

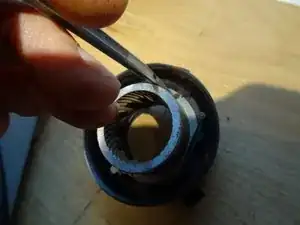

Кольцо помола закреплено зажимами. Подденьте отверткой в сторону, затем кольцо можно освободить.

Снова всё тщательно очистите, затем установите новое кольцо и наденьте крышку.

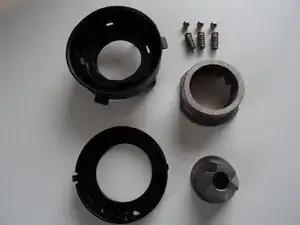

Здесь показаны все детали.

Ведущий элемент устанавливается обратно. Затем вставляются три шпонки и шарики. При установке нового конуса помола убедитесь, что шарики находятся в выемках внизу.

Затем вставьте шнек так, чтобы он правильно вошел в канавки.

Наконец, вставьте центральный болт, слегка опустите конус и затяните болт. Напоминание: левая резьба, т.е. «неправильная» резьба.

Примечание: резьба регулировочного кольца должна быть очищена от кофейной пыли; это достигается прокручиванием кольца вперед и назад.

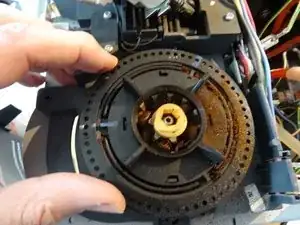

Установленное кольцо помола вставляется. Сначала метки обращены друг к другу. Внешнее кольцо наворачивается до появления сопротивления. Так жернова соприкасаются.

Затем его возвращают примерно на 15 щелчков назад. Это примерно средняя настройка помола, которую при необходимости можно донастроить позже.
