Замена насоса Saeco Royal
Если насос перестал нормально работать, снимите его и проведите капитальный ремонт или замену. Эти инструкции покажут, как это сделать. Придётся открыть аппарат. Рекомендуется снять термоблок. Фотографии сделаны на Saeco Royal Sup 014, но ремонт аналогичен для машин серий Royal - Magic - Stratos.
Примечание: в этом руководстве термоблок был полностью снят. Усилие не очень большое, и насос проще снять. Вы также можете пропустить шаги, связанные со снятием термоблока.
Эти инструкции также могут помочь с другими моделями Saeco и с кофеварками Philips и Gaggia — они все производятся одним и тем же изготовителем и имеют очень схожую конструкцию.
Шаг 1
Отключите питание!
Снимите все навесные элементы: резервуар для воды, блок заваривания и т. п.

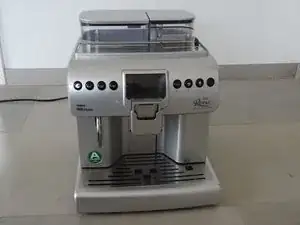

На фотографиях показан Royal Cappucino One Touch HD8930, но процедура вскрытия похожа для всех моделей.
Шаг 2

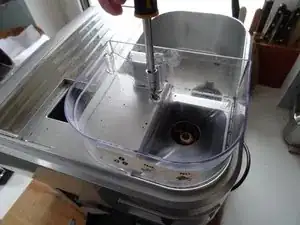

Бункер для кофейных зерен закреплён двумя винтами. Выкрутите их и поднимите бункер.
Под бункером есть чёрная резиновая крышка, её можно легко приподнять, открыв большой люк.

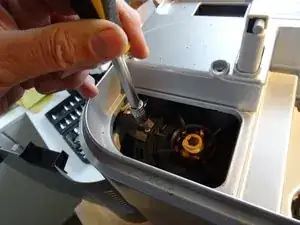

Регулятор помола нужно освободить. Отметьте положение или просто сфотографируйте. Этот тип зафиксирован винтом, у других они просто склеены.
Шаг 3

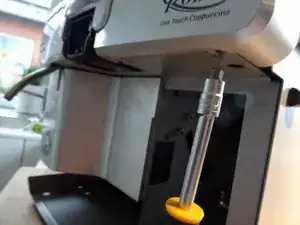

Нужно выкрутить два винта.
Шаг 4

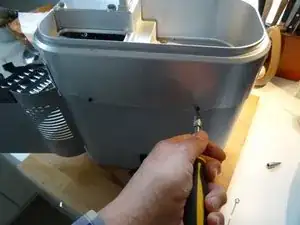

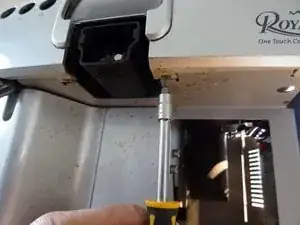

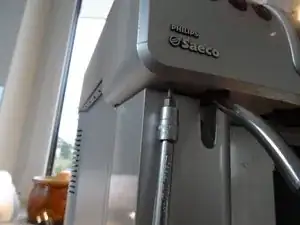

Винты расположены на нижней стороне крышки. Этот тип крепится четырьмя винтами.
Шаг 5
Теперь крышку можно приподнять: захватитесь за левые и правые задние стороны и поднимите примерно на 10 см. Иногда крышка немного заедает.
Освободите шланги, ведущие к резервуару для воды. Возможно, придётся вытащить несколько контактов (например, жёлто-зелёный защитный провод), не забудьте вернуть их на место позже.
Крышку можно сдвинуть по диагонали вперёд, сдвинув её поверх трубы горячей воды.
Большинство ремонтов можно выполнить при частично приподнятой крышке, полностью её снимать не обязательно.
Шаг 6

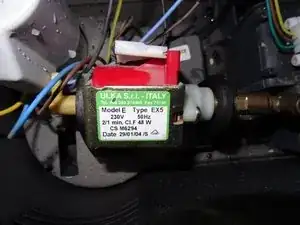

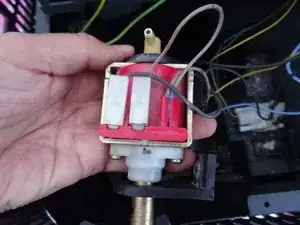

Здесь насос виден сверху — Ulka EX5 на 230 В. Насос установлен в резиновых втулках.
Снимите силиконовый шланг с заднего углового соединения.
Если ещё не снято, ослабьте хомут на напорном шланге у перепускного клапана. Затем снимите напорный шланг.
Напорный шланг на конце уплотнён двумя уплотнительными кольцами. Они обычно остаются на конце. Замените их перед сборкой.
Шаг 7
На первой фотографии насос уже снят. Красная маркировка показывает защёлку, удерживающую резиновую формованную деталь. Её легко вытащить, когда защёлка прижата вниз.
Вытяните угловые формованные резиновые детали из посадочных мест на дне.
Поднимите насос вместе с резиновыми формовками и выньте из аппарата.
При сборке убедитесь, что формованная резиновая деталь правильно установлена.
Шаг 8

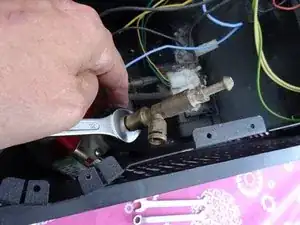

Открутите перепускной клапан двумя ключами SW 10 и 13.

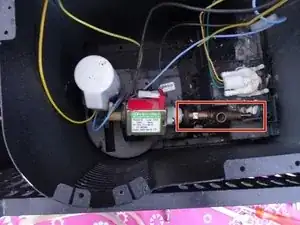

Останутся только сам насос и перепускной клапан.
Если вы собираетесь заменить насос, придётся перенести перепускной клапан на новый насос. Также стоит обслужить клапан, пока он снят.
Заключение
Соберите устройство в обратном порядке, выполняя шаги в обратной последовательности.
