Как открыть корпус кофемашины Saeco Moltio (с металлической рамой)
Для большинства ремонтов необходимо открыть кофемашину. Вот как это делается. Учтите, что существуют модели с декоративной рамой из металла (показано здесь) и другие — из пластика.
Эти инструкции могут также помочь при ремонте других моделей Saeco, а также кофемашин Philips и Gaggia — все они производятся одним изготовителем и имеют очень похожую конструкцию.
Шаг 1

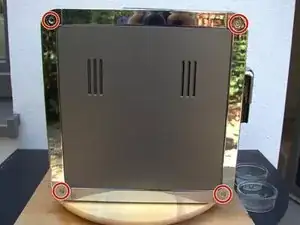

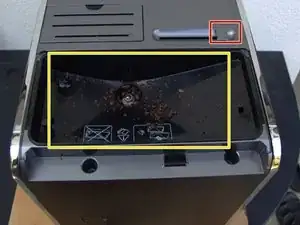

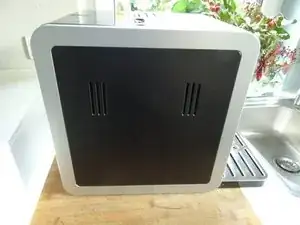

Сначала определите, какую модель вы имеете: сделана ли декоративная рама из хромированного металла (изображение 1) или из металлопластика (изображение 2)? В первом случае продолжайте здесь, во втором — следуйте этой инструкции.
Шаг 2
Не забывайте всегда отключать питание!
Извлеките резервуар для воды, заварочную группу, резервуар для молока, крышку отсека для кофе и поддон для капель.
Снимите фиксатор отсека для кофе, нажав кнопку внутрь.
Поднимите и извлеките отсек для кофе.
Шаг 3

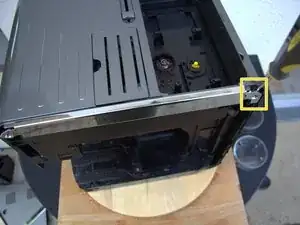

Выверните 4 винта Torx T10 с левой металлической рамы.

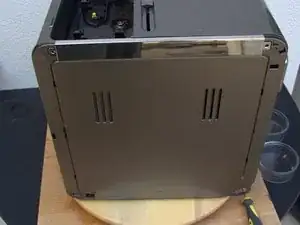

Снимите 3 нижние части металлической рамы.
Шаг 4
Откройте крышку обслуживания.
Выверните винт Torx T10 из металлической рамы.

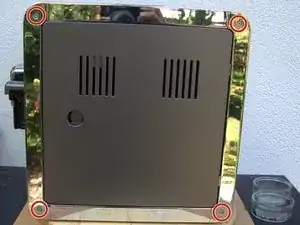

Выверните 4 винта Torx T10 из углов металлической рамы.

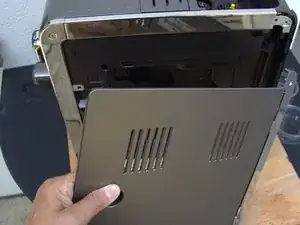

Крышка обслуживания крепится к задней части металлической рамы. Отведите её наружу и снимите.
Снимите нижние части металлической рамы.
Шаг 5

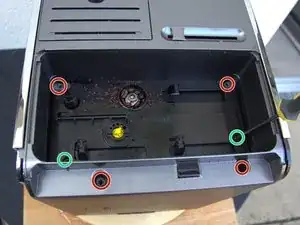

Выверните 4 винта Torx T10.

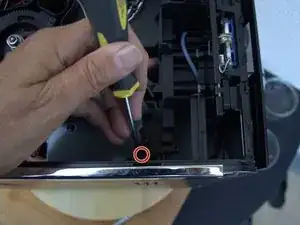

Верхняя часть правой металлической рамы зафиксирована двумя частично скрытыми винтами Torx T10. Добраться до заднего из них можно через отверстие в правом заднем углу. Ослабьте винт, чтобы сдвинуть металлическую раму немного наружу.
Выверните 2 винта, крепящие механизм блокировки отсека для кофе.
Теперь передний винт металлической рамы окажется в пределах досягаемости, и вы сможете полностью снять раму. Однако здесь это было сделано не так.
Шаг 6

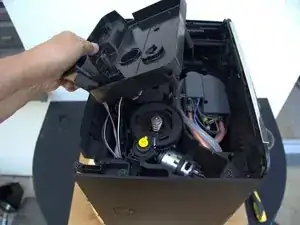

Осторожно поднимите верхнюю крышку с устройства.
При сборке убедитесь, что рычаг механизма разблокировки отсека для кофе правильно вставлен на место.
Извлеките механизм разблокировки из отсека для кофе.
Шаг 7

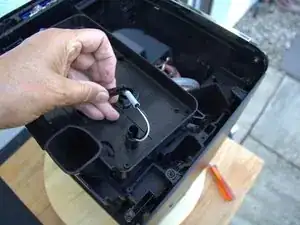

На следующем шаге будет снята несущая пластина отсека для кофе. Пока не снимайте её, так как она соединена с датчиком крышки кабелем передачи данных.

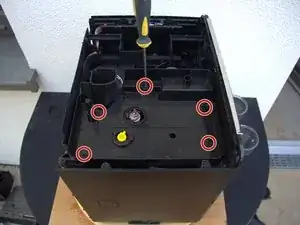

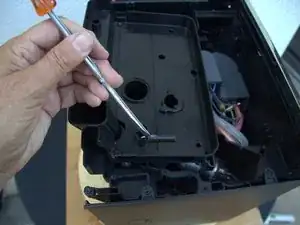

Пластина закреплена пятью винтами Torx T10. Выверните их, если ещё не сделали.
Приподнимите пластину, но полностью не снимайте — сначала нужно извлечь датчик крышки отсека для кофе.
Шаг 8
Осторожно отведите в сторону и извлеките крышку рядом с датчиком крышки отсека для кофе.
Опустите датчик через отверстие.
Снимите несущую пластину крышки отсека для кофе.
Шаг 9
Слева корпус всё ещё крепится двумя винтами Torx T10 сверху. Выверните их.
Шаг 10

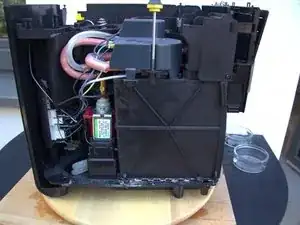

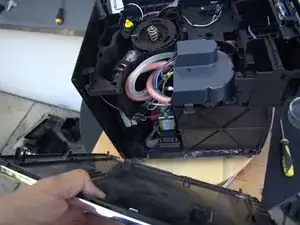

Теперь левая сторона освобождена и может быть снята вверх.
Заключение
Чтобы собрать устройство, выполните эти шаги в обратном порядке.
