Клапан поддержки Saeco Royal на термоблоке

Отключите питание!

Снимите все навесные элементы, такие как резервуар для воды, блок заваривания и т.д.

На фотографиях показан Royal Cappucino One Touch HD8930, но процедура вскрытия аналогична для всех моделей.

Бункер для кофейных зёрен закреплён двумя винтами. Отверните их и поднимите бункер.

Под бункером есть чёрная резиновая крышка, которую можно легко снять, оставив большое отверстие.

Регулятор помола должен быть освобождён. Отметьте положение или просто сфотографируйте. Этот тип закреплён винтом, у других они просто склеены.

Нужно выкрутить два винта.

Винты расположены на нижней стороне крышки. Этот тип держится на четырёх винтах.

Теперь крышку можно приподнять: сначала захватите за левую и правую заднюю стороны и поднимите примерно на 10 см. Иногда крышка немного заклинивает.

Отсоедините шланги, ведущие к резервуару для воды. Возможно, придётся вынуть некоторые разъёмы (например, жёлто-зелёный провод заземления), не забудьте подключить их снова при сборке.

Крышку можно сдвинуть наклонно вперёд, проведя её по горячеводной трубке.

Большинство ремонтов можно выполнить при частично приподнятой крышке, её полностью снимать не обязательно.

Так выглядит снятый термоблок. Этот экземпляр был 14 лет и протекал в нескольких местах.

Безопаснее пронумеровать разъёмы кабелей на электронике. Вероятно, вам потребуется только отключить слегка скрытый разъём № 14 с двумя зелёными проводами внизу и № 7 с синим проводом вверху.

Термоблок прикреплён к задней стенке заварочной группы всего двумя винтами под крестовую отвёртку.

Удалите два винта, выделенные красным.

Выньте термоблок и положите его на корпус аппарата.

Внимание! Термоблок всё ещё соединён с машиной множеством кабелей и шлангов. Пока не пытайтесь полностью его снять!

Снимите хомут со шланга, идущего к паровому клапану.

Выньте шланг, выделенный оранжевым.

На конце шланга находятся два уплотнения, которые прилипают к шлангу. Замените их при сборке.

Снимите металлический держатель термопредохранителя.

Мой держатель термопредохранителя сильно заржавел, у вас может быть иначе.

Сначала снимите хомут, затем выньте второй напорный шланг из термоблока.

На конце шланга находятся два уплотнения. Они остаются на конце шланга или остаются в посадочном месте, поэтому не пытайтесь снять их. Замените их при сборке.

Отсоедините разъём с двумя серыми проводами от термовыключателя.

Синий провод от термоблока идёт к разъёму на плате, помеченному здесь как 7. Этот конкретный штекер сильно заедал, поэтому при вытаскивании потребовалось прикладывать усилие.

Аленевый винт, удерживающий держатель двух термопар, было нелегко открутить...

Здесь это может быть и винт с крестовой головкой. В вашем случае может использоваться другой тип.

Поэтому был вынут разъём на плате с двумя зелёными проводами. Разъём отмечен как 14 и расположен в самом низу электроники.

Отсоедините разъём с жёлто-зелёным проводом заземления от клапана поддержки.

Протяните зелёные и синие провода наружу.

Термоблок свободен. Поднимите его и выньте из аппарата.

Чтобы заменить термоблок, прикреплённые к нему компоненты нужно снять с старого блока и перенести на новый.

Удалите четыре винта с крестообразным шлицем, закрепляющие опорный клапан.

Обратите внимание на фиксатор для заземляющего кабеля и сохраните его в целости — он понадобится снова.

Поднимите блок с опорным клапаном из термоблока

Блок герметизирован уплотнительным кольцом в термоблоке. Перед сборкой очистите уплотняемые поверхности и установите новое уплотнение.

Выверните клапан из блока при помощи разводного ключа на 13 мм.

Проверьте, всё ли движется плавно. Тщательно очистите все детали. Осторожно, они чувствительны.

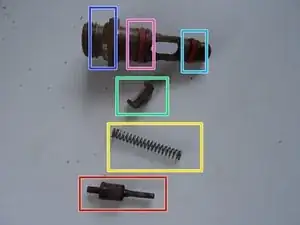

Пружина клапана

Штамп клапана. Проверьте, сохраняет ли прокладка на седле клапана герметичность. При необходимости замените её.

Скользящая деталь

Опорное уплотнение на термоблоке. Среднего размера.

Верхняя опорная прокладка. Самая большая из трёх.

Нижняя опорная прокладка. Наименьшая.
