Замена уплотнений опорного клапана Saeco Royal
Уплотнение опорного клапана сильно нагружается. Его следует всегда хорошо смазывать и периодически заменять. В этой модели опорный клапан независим от нагревателя; есть также версия, в которой он прикручен к нагревателю.
Примечание: здесь устройство разбирается для замены уплотнений. Это надежная, но несколько громоздкая процедура. Если Вы очень опытны и можете работать аккуратно, Вы также можете снимать уплотнения и заменять их прямо на месте. Используйте тупой инструмент, осторожно, чтобы не повредить клапан.
Эти инструкции также могут помочь с другими моделями Saeco и с кофеварками Philips и Gaggia — они все выпускаются одним производителем и имеют очень схожую конструкцию.
Шаг 1
Отключите питание!
Снимите все навесные элементы: резервуар для воды, группу заваривания и т.д.
На фотографиях показан Royal Cappucino One Touch HD8930, но процедура открытия похожа для всех моделей.
Шаг 2
Емкость для кофейных зерен закреплена двумя винтами. Отверните их и снимите её.
Под бункером для зерен находится черная резиновая крышка, которую легко поднять, оставив большое отверстие.
Регулятор помола нужно снять. Отметьте положение или сделайте фото. Этот тип фиксируется винтом, у других он только приклеен.
Шаг 3
Два винта следует отвернуть.
Шаг 4
Винты расположены снизу кожуха. Этот тип фиксируется четырьмя винтами.
Шаг 5
Теперь кожух можно приподнять: захватите за левую и правую заднюю часть и поднимите примерно на 10 см. Иногда кожух немного заедает.
Отсоедините шланги, ведущие к резервуару для воды. Возможно, придется вытянуть некоторые контакты (например, желто-зеленый защитный провод); не забудьте затем закрепить их обратно.
Кожух можно сдвинуть под углом вперед, сдвинув его поверх трубы для горячей воды.
Большинство ремонтов можно выполнить при частично приподнятом кожухе; его не обязательно полностью снимать.
Шаг 6
В некоторых моделях опорный клапан прикручен к нагревателю. Для этого есть отдельные инструкции.
Шаг 7

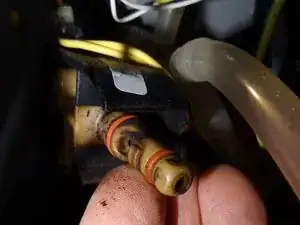

Опорный клапан виден после снятия группы заваривания. Он представляет собой соединение между горячей под давлением водой и группой заваривания.

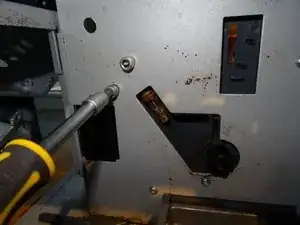

Клапан крепят два больших винта, здесь — шестигранные винты 6 мм. Отвернуть их.
Шаг 8
Опасность. Маленькая подвижная деталь в клапане чувствительна.
Тщательная чистка значительно улучшит аромат.
В этой модели клапан одиночный. Здесь заменяются два уплотнения. В других моделях он прикручен непосредственно к нагревателю. В этом случае снимите нагреватель с клапаном и открутите клапан. Тогда придется заменить три уплотнения.
Шаг 9
Открутите крышку клапана ключом SW 13.
Проверьте, что всё гладкое. Тщательно очистите все детали. Будьте осторожны — они чувствительны.

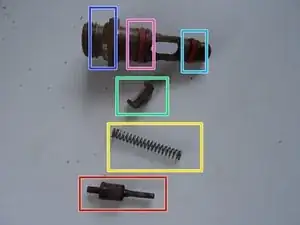

Пружина клапана.
Шток клапана. Проверьте, годится ли уплотнение на седле клапана. При необходимости замените.
Подвижная деталь.
Опорное уплотнение на термоблоке. Среднего размера.
Опорное уплотнение сверху. Самое большое из трёх.
Опорное уплотнение снизу. Самое маленькое.
Заключение
Повторите шаги в обратном порядке, чтобы собрать устройство.
Перевод руководства с ifixit.com
