Как открыть корпус Saeco Moltio (пластиковая рамка)
Для большинства ремонтов требуется разобрать кофемашину. Это показано здесь. Обратите внимание, что существуют модели с декоративной рамкой из металла и другие — из пластика (показано здесь).
Эти инструкции также могут помочь при работе с другими моделями Saeco и с кофеварками Philips и Gaggia — все они производятся одним и тем же изготовителем и имеют очень похожую конструкцию.
Шаг 1

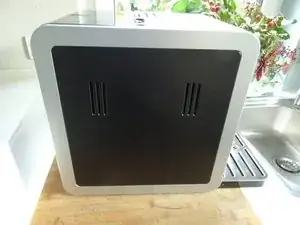

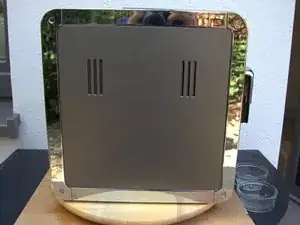

Сначала проверьте, какая у вас модель: декоративная рамка хромированная металлическая (изображение 1) или выполнена из металлизированного пластика? (изображение 2). В первом случае следуйте этому руководству, во втором случае вы находитесь в нужном месте.
Шаг 2
Никогда не забывайте отключать питание!
Снимите резервуар для воды, узел заваривания, контейнер для молока, крышку отсека для зерен и поддон для капель.
Освободите замок контейнера для зерен, нажав кнопку внутрь.
Поднимите контейнер для зерен и выньте его.
Шаг 3

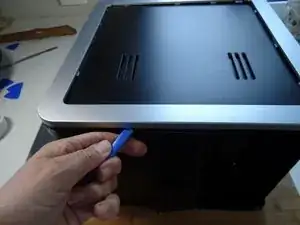

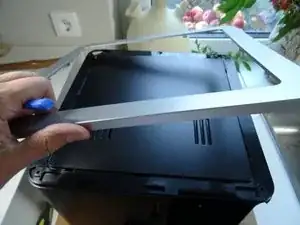

Сначала необходимо снять металлизованную пластиковую декоративную рамку со стороны резервуара для воды. Она держится только на защёлках, но часто заедает настолько, что приходится прикладывать значительную силу — но не настолько, чтобы её сломать.
Положите машину на бок так, чтобы дно было обращено к вам. Начните поддевать отделку металлическим инструментом с нижнего края. На остальных краях используйте только пластиковые инструменты, чтобы не повредить рамку. Засечки постепенно освобождаются с громким щелчком.
Снимите рамку.
Шаг 4

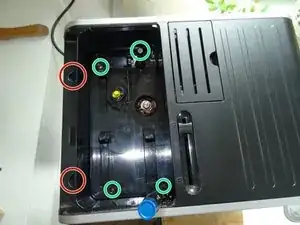

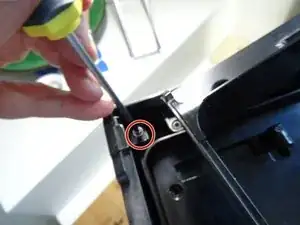

Теперь приступайте к разборке верхней панели. Сначала снимите два винта Torx T10 в верхней части задней стороны.

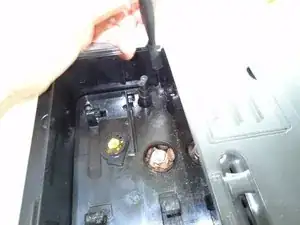

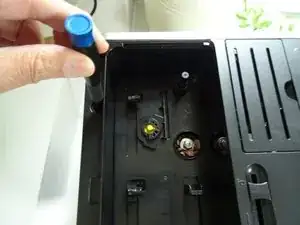

Удалите четыре винта Torx T10 под контейнером для зерен.
Шаг 5

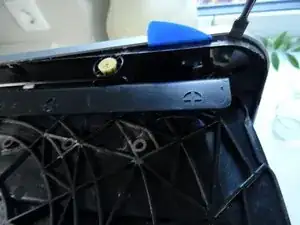

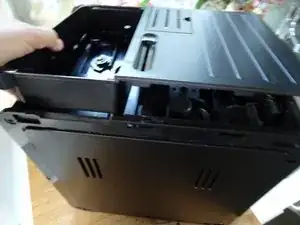

Используя пластиковый рычажный инструмент, аккуратно отщёлкните верхнюю панель и поднимите её вверх и наружу. Она может немного заедать, особенно под декоративной рамкой со стороны сервисной крышки.
При сборке убедитесь, что ползунок для разблокировки контейнера для зерен правильно входит в механизм.
Шаг 6
Теперь можно снять боковую часть со стороны резервуара для воды. Она всё ещё закреплена тремя винтами.
Первый винт Torx T10 находится в верхнем заднем углу, второй — в середине верхнего края. Выкрутите их.

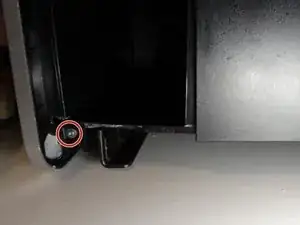

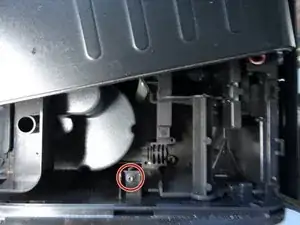

Удалите винт Torx T10 слева под гнездом для резервуара воды.
Шаг 7

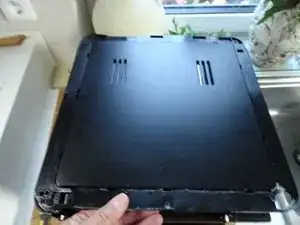

Положите машину на бок. Теперь вы можете снять боковую панель. В верхнем правом углу есть небольшой выступ, и панель, вероятно, всё ещё немного застряла.
В принципе, сторона с сервисной крышкой также может быть снята аналогичным образом, но это не требуется для многих ремонтов.

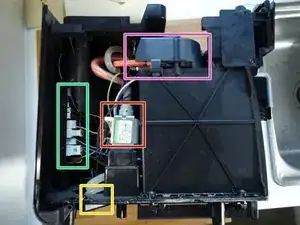

На изображении 2 показан Moltio с открытой боковой панелью:
насос
расходомер
плата управления
нагреватель
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
