Ремонт предохранительного клапана давления Saeco Royal

Отключите питание!

Снимите все навесные элементы: резервуар для воды, блок заваривания и т. п.

На фотографиях показана модель Royal Cappucino One Touch HD8930, но порядок вскрытия схож для всех моделей.

Бункер для зерен крепится двумя винтами. Выкрутите их и снимите бункер.

Под бункером есть черная резиновая крышка, которую можно легко приподнять, освободив большое отверстие.

Регулятор кофемолки необходимо освободить. Отметьте положение или просто сделайте фотографию. У этой конструкции регулятор закреплен винтом, у других он просто приклеен.

Нужно выкрутить два винта.

Винты находятся снизу крышки. Этот тип крышки удерживается четырьмя винтами.

Теперь крышку можно приподнять: возьмитесь за левую и правую заднюю сторону и поднимите примерно на 10 см. Иногда крышка немного застревает.

Отсоедините шланги, идущие к резервуару для воды. Возможно, потребуется вынуть некоторые контакты (например, желто-зеленый защитный провод), не забудьте затем вернуть их на место.

Крышку можно сдвинуть под углом вперед, проведя её поверх трубки горячей воды.

Большинство ремонтов можно выполнить при частично приподнятой крышке; полностью снимать её необязательно.

Здесь помпа видна сверху — Ulka EX5 на 230 В. Помпа установлена в резиновых демпферах.

Снимите силиконовый шланг с заднего отводного колена.

Если ещё не сделано, снимите хомут с напорного шланга на предохранительном клапане. Затем снимите напорный шланг.

Напорный шланг на конце уплотняется двумя уплотнительными кольцами. Обычно они остаются на конце шланга. Замените их перед сборкой.

На первой фотографии помпа уже снята. Красная метка показывает защёлку, которая удерживает резиновую формованную деталь. Её можно легко вынуть, нажав защёлку вниз.

Выньте угловые формованные резиновые элементы из их посадочных мест на основании.

Поднимите помпу вместе с резиновыми формовками из аппарата.

При сборке убедитесь, что формованная резиновая деталь правильно установлена.

Отвинтите предохранительный клапан двумя гаечными ключами SW 10 и 13.

Останутся только сама помпа и предохранительный клапан.

Если вы хотите заменить помпу, придётся перенести предохранительный клапан на новую помпу. Также стоит провести обслуживание клапана, пока вы за этим занимаетесь.

Предохранительный клапан можно открыть рожковым ключом 10 мм. Винты могут быть очень тугими.

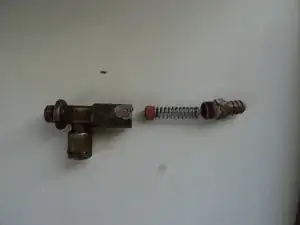

Полный предохранительный клапан состоит из корпуса клапана, пружины клапана, поршня клапана с уплотнением и выхода. Важно: стержень клапана должен быть обращён в сторону давления, а не как показано на фотографии.

Проверьте, не застрял ли поршень. Если да, потребуется его освободить.

Осмотрите уплотнение: есть ли на нём глубокая окружная канавка? Если да, то оно, возможно, больше не герметизирует должным образом.

Весь клапан можно заменить на новый.

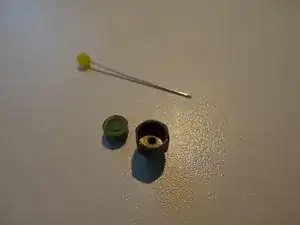

Также возможно аккуратно поддеть уплотнение иглой и затем перевернуть его. Обратная сторона уплотнения будет герметизировать нормально, если она плоская и гладкая. На второй и третьей фотографиях показаны лицевая и обратная стороны.
