Замена носика для кофе Saeco Moltio
Если кофе выходит из кофемашины неравномерно или с одной стороны, носик для кофе часто загрязняется кофейным жиром. Здесь показано, как его можно открыть, очистить или заменить.
Эти инструкции также могут пригодиться для других моделей Saeco и для кофеварок Philips и Gaggia — они все производятся одним и тем же изготовителем и имеют очень схожую конструкцию.
Шаг 1

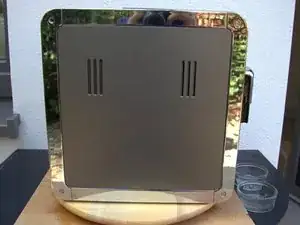

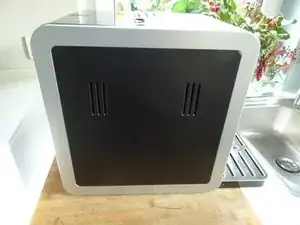

Сначала проверьте, какая у вас модель: декоративная рамка выполнена из хромированного металла (изображение 1) или из металлизированного пластика (изображение 2). В первом случае используйте это руководство, во во втором — это руководство. Затем вернитесь сюда.
Также убедитесь, что сетевой штекер отключён.
Шаг 2
На этом этапе снимается панель управления. Панель состоит из нескольких слоёв; при обратной сборке убедитесь, что они правильно состыкованы, и проверьте, щёлкают ли микровыключатели. При необходимости приподнимите резиновый коврик и проверьте, правильно ли установлены маленькие распорки на микровыключателях.

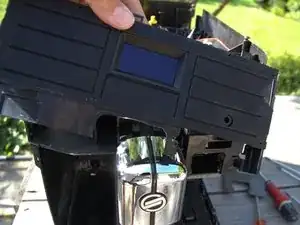

Панель управления зафиксирована внизу. Очень осторожно потяните вверх маркированную пластину панели управления и отложите её в сторону.
Электрическая часть панели управления всё ещё прикреплена слева и справа внизу двумя винтами Torx T10. Ослабьте их и аккуратно снимите панель управления.
Не отключайте панель управления полностью, она всё ещё подключена деликатным ленточным кабелем. Положите её сверху на корпус машины.
Шаг 3

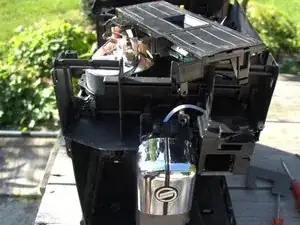

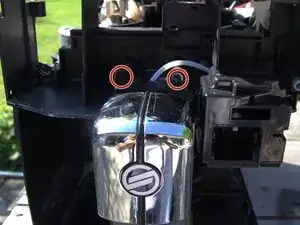

Носик для кофе прикреплён сверху двумя винтами Torx T10. Выверните их.

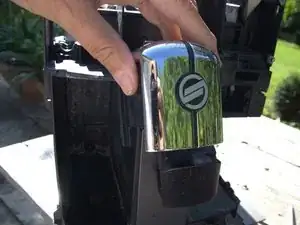

Поднимите наружную часть носика для кофе вверх и отведите в сторону. Засечки могут немного закусывать.
Шаг 4

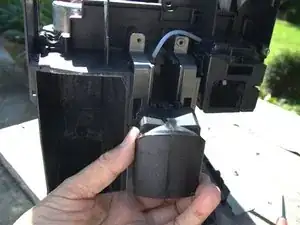

Внутренняя часть носика для кофе закреплена байонетом. С приложением значительной силы сдвиньте диспенсер для кофе вверх, затем вытащите его из машины.
Шаг 5

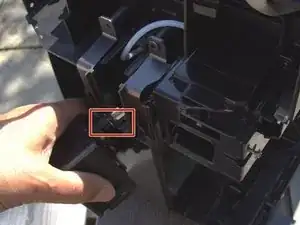

Впускной шланг присоединён к диспенсеру для кофе хомутом. Используйте пинцет, чтобы вынуть прищепку и снять трубку.
На конце шланга надеты два уплотнительного кольца. Они могут застрять на шланге или в диспенсере для кофе. Будьте осторожны, чтобы не потерять их.
Шаг 6

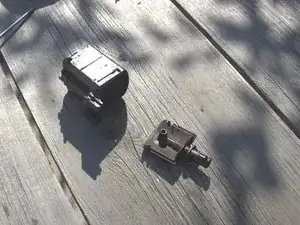

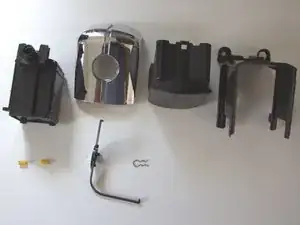

Для информации: на первом изображении носик полностью разобран. Хромированную крышку не обязательно снимать.
Носик для кофе состоит из наружной части и внутреннего ёмкостного элемента, который плотно зафиксирован в наружной части.

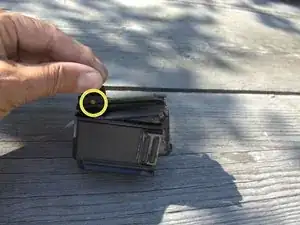

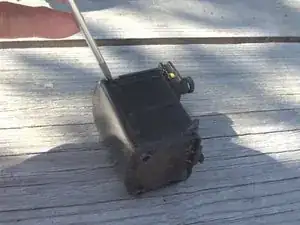

Выдвиньте внутренний диспенсер для кофе. Осторожно: жёлтые резиновые тормоза могут легко выпасть.

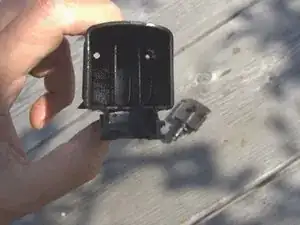

Внутренний носик освобождён и может быть очищен или заменён.
Шаг 7
Тщательно очистите диспенсер для кофе средством для удаления кофейного масла или средством для мытья посуды.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
