Замена вентилятора испарителя (отсек холодильника) Samsung
В этом руководстве описывается, как снять и заменить вентилятор испарителя или циркуляционный вентилятор в вашем холодильнике Samsung.
В некоторых холодильниках Samsung установлены два вентилятора испарителя — в данном руководстве рассматривается вентилятор в отсеке холодильника. Для замены вентилятора в морозильной камере воспользуйтесь другим руководством.
Вентилятор испарителя обеспечивает циркуляцию холодного воздуха от змеевика испарителя в отсек холодильника. Если охлаждение в отсеке происходит неравномерно (сзади значительно холоднее), вероятнее всего, вентилятор испарителя вышел из строя.
Это руководство подходит для большинства холодильников Samsung. Руководство основано на модели RF28R7201SG. Если у вас другая модель, при разборке могут возникнуть незначительные отличия, но основной процесс ремонта будет аналогичным.
Шаг 1
Перед началом ремонта отключите холодильник от электросети.
Если вы производите диагностику или ремонт следующих компонентов, возможно, потребуется также перекрыть и отключить подачу воды:
Мотор вентилятора конденсатора
Мотор компрессора и термозащитное устройство
Сборка клапана подачи воды
Шаг 2
Откройте обе распашные дверцы отсека холодильника.
Шаг 3
Извлеките все съемные полки и ящики из отсека холодильника.
Нижняя полка зафиксирована защелками. Чтобы снять её, выполните следующий шаг.
Шаг 4
Нижняя полка фиксируется двумя жесткими пластиковыми защелками (по одной с каждой стороны).
Надавите пальцами на обе пластиковые защелки и потяните полку вверх, чтобы освободить её.
Если защелки не освобождаются, можно использовать плоскую отвертку, чтобы вдавить каждую из них.
Снимите нижнюю полку.
Шаг 5
Используйте плоскую отвертку, чтобы поддеть и снять верхнюю заглушку винта с крышки испарителя.
Шаг 6

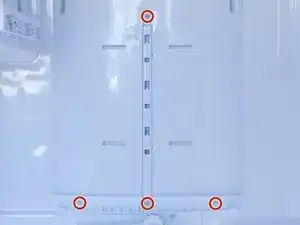

Снимите винты, крепящие крышку испарителя.
Шаг 7
Возьмитесь за правый край крышки испарителя руками и отведите её наружу, в сторону себя.
Не пытайтесь полностью удалить крышку на этом этапе, так как она соединена несколькими проводами.
Шаг 8
Сожмите разъемы и отсоедините все проводные соединения, соединяющие крышку испарителя с холодильником.
Шаг 9
Подтяните крышку испарителя к себе и снимите её.
Шаг 10

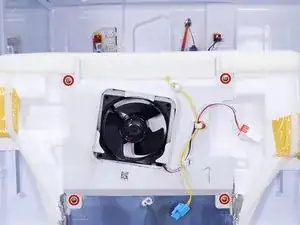

Снимите винты, крепящие кронштейн вентилятора к крышке испарителя.
Шаг 11

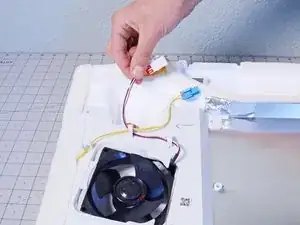

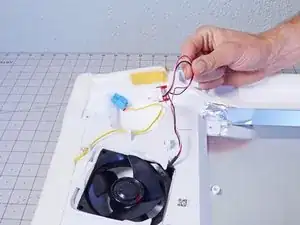

Извлеките кабель вентилятора из держателей на крышке.
Если возникают трудности с извлечением кабеля, сожмите держатели плоскогубцами, чтобы увеличить зазор.
Шаг 12

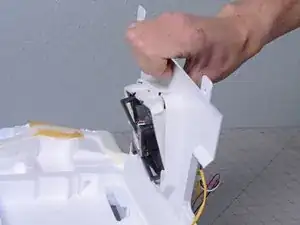

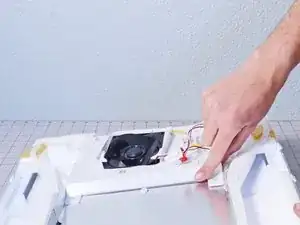

Поднимите свободный край кронштейна вентилятора вверх.
Шаг 13
Вентилятор удерживается за счет плотной посадки и слоя пенополиуретановой изоляции.
Нажмите пальцами, чтобы вытолкнуть вентилятор из паза.
Шаг 14

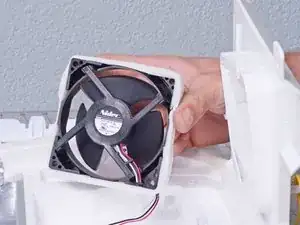

Снимите вентилятор.
При сборке убедитесь, что устанавливаете вентилятор в правильной ориентации: сторона с центральной этикеткой должна быть обращена вниз, к крышке испарителя.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Утилизируйте электронные отходы на предприятии, сертифицированном по стандарту R2 или e-Stewards.
Ремонт прошел не так, как планировалось? Обратитесь за помощью в сообщество Answers.
Перевод руководства с ifixit.com
