Замена вентилятора морозильной камеры (ледяной камеры) в старом холодильнике Samsung с французской дверью

Отключите холодильник от сети перед началом ремонта.

Если вы проверяете или ремонтируете следующие элементы, возможно, потребуется также перекрыть и отсоединить подачу воды:

Вентилятор конденсатора

Компрессор и тепловое предохранительное реле

Узел водяного клапана

Откройте ящик морозильного отделения.

Вытяните верхний ящик морозильника.

Поднимите передний край ящика.

Снимите ящик, подняв его вверх и вытащив из морозильного отделения.

Отстегните фиксатор петли корзины, наклонив задний край вверх, и снимите его с направляющей ящика.

Освободите маленькую корзинку ящика и поднимите её вверх и выньте.

Поднимите корзину ящика из рамки ящика и извлеките её.

Используйте трещотку с головкой 3/8", накидной ключ или разводной ключ, чтобы снять болты, фиксирующие переднюю панель ящика к правой направляющей.

Повторите процедуру для левой направляющей.

Поднимите переднюю панель ящика вверх, чтобы освободить её от направляющих.

Снимите переднюю панель ящика.

Поверните соединительную штангу направляющей, чтобы получить доступ к фиксирующему штифту.

Используйте длинногубцы, чтобы сжать стержень штифта и освободить его.

Вытяните фиксирующий штифт из отверстия.

Сдвиньте соединительную штангу вправо, чтобы освободить левый конец штанги.

Снимите штангу, подняв её вверх и сдвинув назад влево.

Используйте крестообразную отвёртку #2, чтобы снять фиксирующие винты.

Для наглядности показаны два ракурса одних и тех же винтов. Это не четыре винта.

Оттяните льдогенератор вперёд параллельно верхней части морозильника.

Это освободит льдогенератор от верхней части морозильника.

Установите льдогенератор в удобное положение и держите его одной рукой, чтобы подготовиться к отключению.

Возьмитесь за разъём льдогенератора (передний) и сожмите фиксаторную защёлку.

Вытяните разъём из гнезда.

Снимите льдогенератор.

На этом изображении показаны прорези для монтажных шпилек на верхней части морозильника для ориентира при сборке.

Используйте крестообразную отвёртку #2, чтобы снять винты, удерживающие крышку испарителя.

Поднимите крышку испарителя за нижний край и наклоните её к себе.

Сместите крышку испарителя так, чтобы получить доступ к соединениям в правом заднем углу.

Не пытайтесь снимать крышку пока не отключите электрические разъёмы в верхнем правом заднем углу морозильного отделения.

Отключите разъёмы, сжав фиксатор на разъёме и вытянув их из гнёзд.

Поддерживайте крышку снизу, чтобы на соединения не приходилась нагрузка.

Снимите крышку испарителя.

Используйте бокорезы, чтобы перерезать хомуты, фиксирующие провода вентилятора и встроенного нагнетателя.

Продолжайте перерезать хомуты, чтобы освободить проводку вентилятора и нагнетателя.

Снимите проводку с держателей и отведите её в сторону, чтобы подготовить место для снятия вентилятора или нагнетателя.

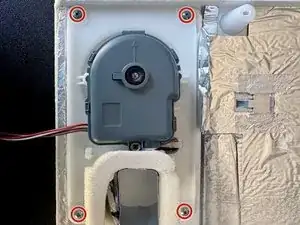

Используйте крестовую отвертку #2, чтобы отвинтить винты, фиксирующие узел нагнетателя камерки льда к крышке испарителя.

Поднимите узел нагнетателя с крышки испарителя и снимите его.

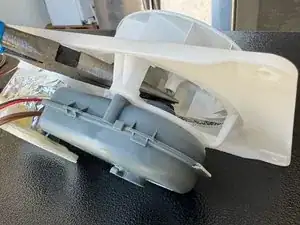

Переверните узел нагнетателя моторной стороной вниз.

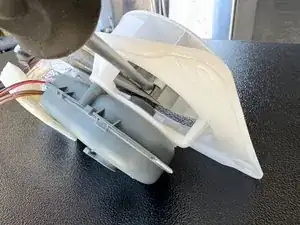

Вставьте длинногубцы сбоку со стороны мотора и захватите вал мотора.

Старайтесь вставить плоскогубцы как можно глубже, не деформируя и не нагружая раму узла нагнетателя.

Вставьте прямую шлицевую отвертку 1/4" между боковой частью плоскогубцев и ступицей рабочего колеса нагнетателя.

Вы хотите, чтобы лезвие отвертки находилось как можно ближе к валу мотора.

Поверните отвертку, чтобы создать поддёргивающее усилие на ступице рабочего колеса и сдвинуть её вверх по валу.

Рама узла нагнетателя недостаточно прочна, чтобы применять прямое поддевание вверх со стороны рабочего колеса. Вы, вероятно, повредите узел, если сделаете это.

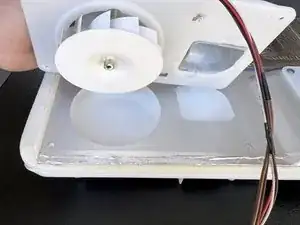

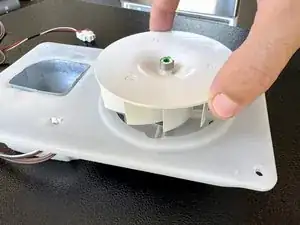

Снимите рабочее колесо нагнетателя, потянув его прямо с вала мотора. Будьте готовы поддерживать узел вентилятора другой рукой (на фото не показано для наглядности).

Можно снять мотор, оставив корпус мотора прикреплённым к узлу нагнетателя.

Узел будет менее устойчивым, так как вал мотора длиннее и сильнее выступает в узле нагнетателя, чем в узле вентилятора. Поэтому узел будет шататься на конце вала.

Это может сэкономить несколько шагов, но, вероятно, немного сложнее из‑за меньшей устойчивости. Ссылка на процедуру. Конструкция мотора по сути идентична.

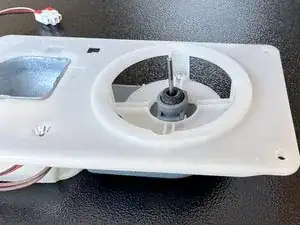

Переверните узел мотора нагнетателя так, чтобы моторная сторона оказалась сверху.

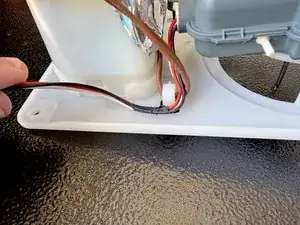

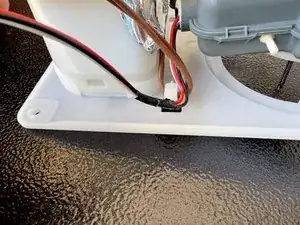

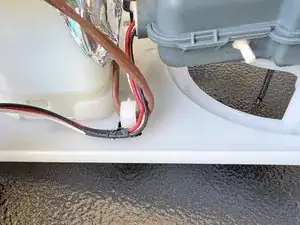

Отсоедините провода мотора нагнетателя от узла.

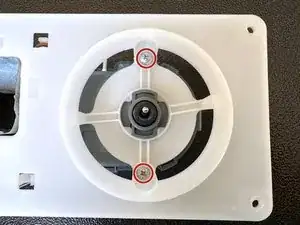

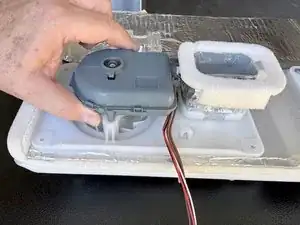

Используйте крестовую отвертку #2, чтобы отвинтить винты, фиксирующие корпус мотора к узлу нагнетателя камерки льда.

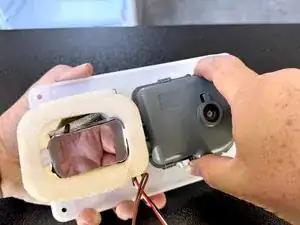

Поверните мотор нагнетателя на 90° против часовой стрелки, чтобы разблокировать его от рамки узла.

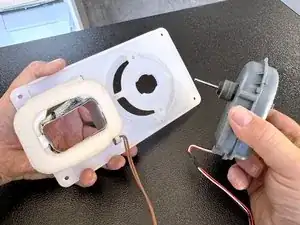

Схватите корпус мотора нагнетателя и потяните его прямо с рамки узла. Снимите корпус мотора вместе с мотором.

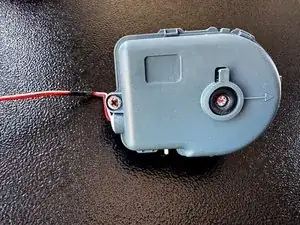

Поверните корпус мотора так, чтобы вал был направлен вниз.

Следующие шаги показывают вскрытие корпуса мотора вентилятора. Процедура идентична для мотора нагнетателя.

Используйте крестовую отвертку #2, чтобы отвинтить винт запирания корпуса мотора.

Обратите внимание на расположение защёлок.

Корпус мотора имеет пластиковый шарнир, поэтому при открытии позвольте ему раскрываться как створка по шарниру.

Используйте маленькую шлицевую отвертку, чтобы поддеть защёлку наружу.

Немного приподнимите крышку вверх, чтобы защёлка не защёлкнулась снова.

Повторите эти действия для каждой защёлки.

Когда вы освободите последнюю защёлку, откройте корпус по шарниру.

Выньте мотор из корпуса мотора.

Двигатели испарительных вентиляторов, конденсаторного вентилятора и воздуходува морозильной камеры — это варианты одной и той же детали с разными буквенными суффиксами, обозначающими их назначение.
