Замена вентилятора испарителя холодильника Samsung (отделение морозильной камеры)

Перед началом ремонта отключите холодильник от сети.

Если Вы проверяете или ремонтируете следующие элементы, возможно, также потребуется перекрыть и отключить подачу воды:

Вентилятор конденсатора

Компрессорный мотор и тепловое защитное устройство

Сборка запорного клапана водопровода

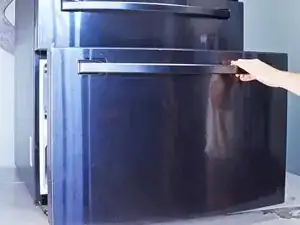

Полностью выдвиньте ящик морозильной камеры.

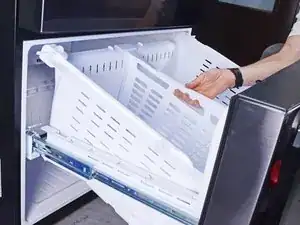

Поднимите и снимите все контейнеры морозильной камеры из ящика.

Должна остаться дверь морозильного ящика, прикреплённая двумя направляющими.

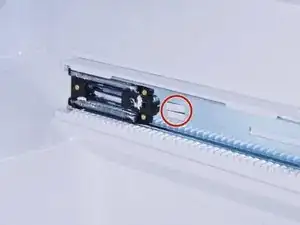

Каждую направляющую ящика фиксирует пластиковая защёлка.

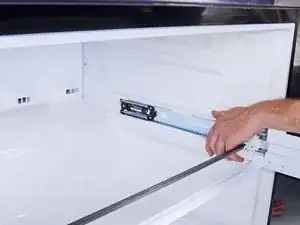

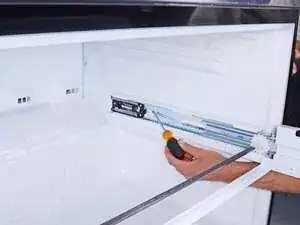

Используйте плоскую отвёртку, чтобы нажать на пластиковую защёлку рядом с внутренним концом направляющей ящика.

Нажав на пластиковую защёлку, захватите направляющую свободной рукой и слегка потяните её к себе, чтобы разблокировать направляющую.

Повторите процедуру разблокировки направляющей на другой направляющей ящика.

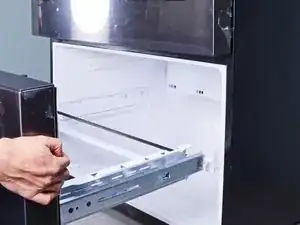

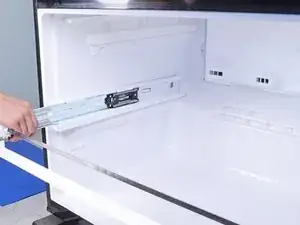

Когда обе направляющие разблокированы, крепко потяните обе направляющие, чтобы выдвинуть их из направляющих в стенке холодильника.

Снимите ящик морозильной камеры.

Для установки ящика морозильной камеры:

Нажмите шестернённый крутящийся стержень до упора к концу направляющих.

Совместите направляющие ящика с направляющими в стенке холодильника.

Закройте ящик морозильной камеры, пока направляющие не защёлкнутся на месте.

Если Вы не услышали щелчка, визуально проверьте, зафиксировались ли пластиковые защёлки. Возможно, потребуется немного дополнительно надавить направляющие пальцами, чтобы защёлки встали на место.

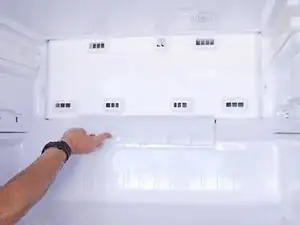

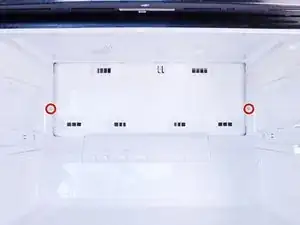

Снимите винты, крепящие крышку испарителя морозильной камеры.

Не пытайтесь полностью снять крышку испарителя пока: она соединена с холодильником несколькими проводами в правом верхнем углу.

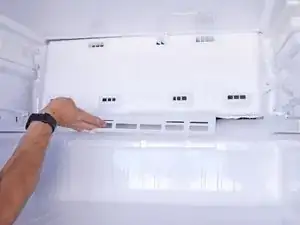

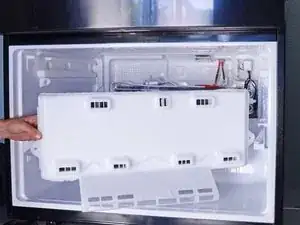

Используйте руки, чтобы поднять нижний край крышки испарителя вверх и освободить нижние пластиковые защёлки.

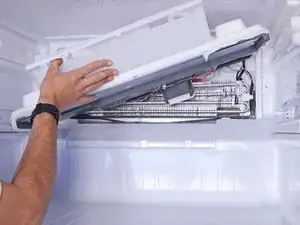

Поверните крышку испарителя вверх, чтобы получить доступ к подключённым проводам за ней.

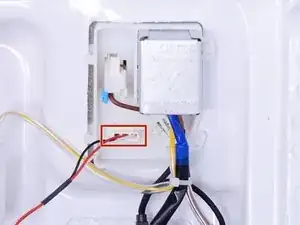

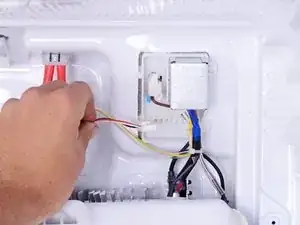

Сожмите пальцами и отключите разъём кабеля вентилятора от задней стенки морозильной камеры.

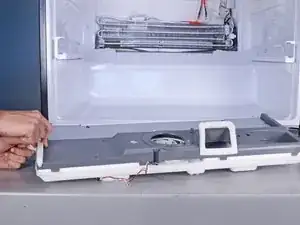

Снимите крышку испарителя.

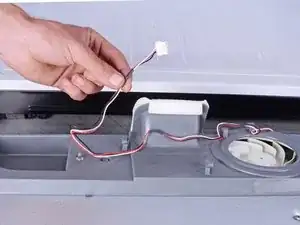

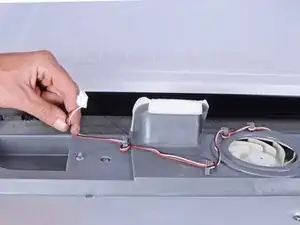

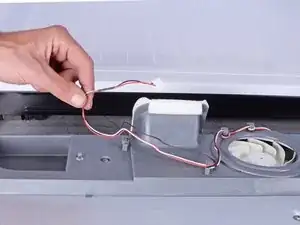

Проведите кабель вентилятора через зажимы крышки испарителя.

Если трудно вывести кабель из зажимов, сожмите зажимы плоскогубцами, чтобы расширить зазор.

Снимите винты, крепящие заднюю панель к крышке испарителя.

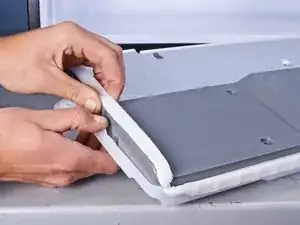

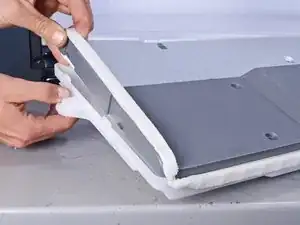

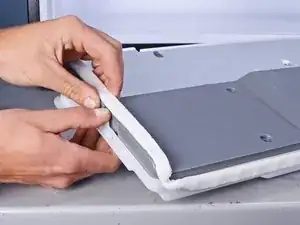

Пальцами отожмите и освободите защёлки вдоль короткого края крышки испарителя.

Если пенополиуретановая прокладка по периметру мешает освободить защёлки, отрежьте пену ножницами.

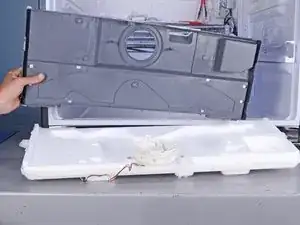

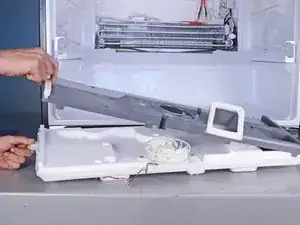

Поднимите и отделите заднюю панель от крышки испарителя.

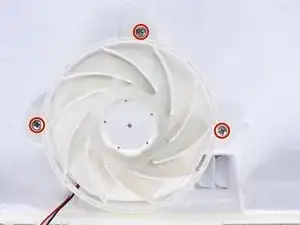

Снимите винты, крепящие вентилятор к крышке испарителя.

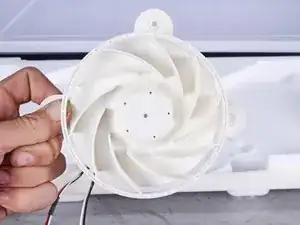

Поднимите и снимите вентилятор испарителя.

При сборке убедитесь, что вентилятор установлен в правильной ориентации: сторона с центральной наклейкой должна быть направлена вниз к крышке испарителя.
