Замена компонентов испарителя морозильной камеры холодильника Samsung

Используйте это руководство, чтобы получить доступ к компонентам испарителя морозильной камеры холодильника Samsung.

Это руководство подходит для большинства холодильников Samsung. Руководство основано на модели холодильника RF28R7201SG. Если у вас другая модель, возможны незначительные различия в разборке, но общий процесс ремонта будет таким же.

Хотя в этом руководстве показано, как отключить компоненты испарителя, оно не описывает диагностику или полное снятие каждого отдельного компонента.

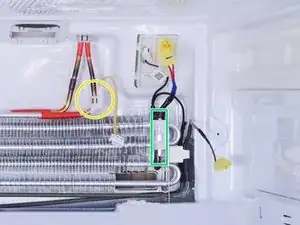

Система испарителя морозильной камеры состоит из испарительного контура, вентилятора, нагревателя оттайки и датчиков. Испарительный контур отвечает за охлаждение отсека морозильной камеры. Вентилятор циркулирует холодный воздух внутри отсека для равномерного охлаждения. Нагреватель оттайки и датчики предотвращают образование льда на испарительном контуре.

Шаг 1

Перед началом ремонта отключите холодильник от сети.

Если вы проверяете или ремонтируете перечисленные ниже элементы, возможно, также потребуется перекрыть и отключить подачу воды:

Вентилятор конденсатора

Компрессор и тепловое защитное устройство

Сборка запорного клапана подачи воды

Шаг 2

Полностью выдвиньте ящик морозильной камеры.

Шаг 3

Поднимите и извлеките все пластиковые контейнеры морозильной камеры из ящика.

У вас должен остаться дверной элемент морозильной камеры, прикреплённый к двум направляющим.

Шаг 4

Каждая направляющая ящика фиксируется пластиковой защёлкой.

Используйте плоскую отвертку, чтобы нажать на пластиковую защёлку рядом с внутренним концом направляющей ящика.

Нажав на пластиковую защёлку, захватите направляющую свободной рукой и слегка сдвиньте её на себя, чтобы разблокировать направляющую.

Шаг 5

Повторите процедуру разблокировки направляющей для другой направляющей ящика.

После разблокировки обеих направляющих уверенно потяните обе направляющие, чтобы выдвинуть их из направляющих паза в стенке холодильника.

Удалите ящик морозильной камеры.

Для установки ящика морозильной камеры:

Нажмите зубчатый торсионный вал до упора в конец направляющих.

Выравняйте направляющие ящика с пазами в стенке холодильника.

Закройте ящик морозильной камеры до тех пор, пока направляющие не зафиксируются обратно.

Если вы не услышите щелчок, визуально проверьте, защёлкнулись ли пластиковые фиксаторы. Возможно, потребуется немного дополнительно вдвинуть направляющие пальцами, чтобы установить защёлки.
