Тестирование и замена термозащитного устройства холодильников Samsung с французскими дверями
Используйте этот гид для замены термозащитного устройства компрессора вашего холодильника Samsung.
Термозащитное устройство расположено сбоку от компрессора в небольшом коробке. На некоторых компрессорах также будет стартовое реле в этой же коробке как комбинированный узел.
Оно отключает компрессор в случае перегрева и позволяет ему остыть. Обычно термозащитное устройство сбрасывается, если ему разрешить остыть.
Устройство может сработать по ряду причин. Перегрузка или недогрузка хладагента или изношенный компрессор могут привести к этому.
Для этого руководства требуется мультиметр — если вы новичок в его использовании, посмотрите наше видеоурок о мультиметрах. Также может быть полезно ознакомиться с руководством по использованию мультиметра.
Шаг 1
Отключите холодильник от сети перед началом ремонта.
Если вы тестируете или ремонтируете следующие компоненты, вам также может потребоваться отключить и отключить водоснабжение:
Мотор вентилятора конденсатора
Мотор компрессора и термозащитное устройство
Монтажный узел клапана водоснабжения
Шаг 2
Используйте отвертку Phillips #2 для удаления винтов, крепящих заднюю панель к холодильнику.
Шаг 3
Поднимите заднюю панель вверх и наружу, чтобы освободить панель от защелок в нижней части.
Удалите панель.
Шаг 4

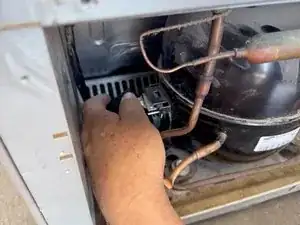

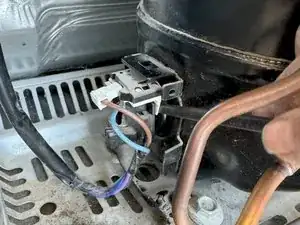

Это место расположения термозащитного устройства.
Шаг 5

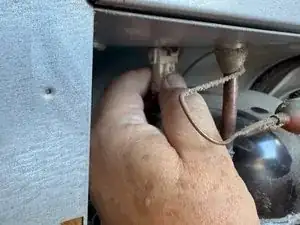

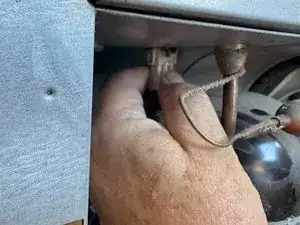

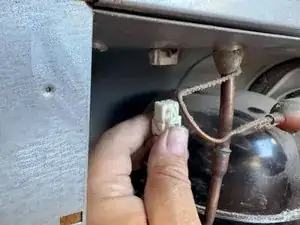

Сожмите фиксирующую защелку на разъеме, чтобы освободить его от гнезда.
Потяните разъем прямо вниз, чтобы отключить его.
Шаг 6
Место для удаления слот

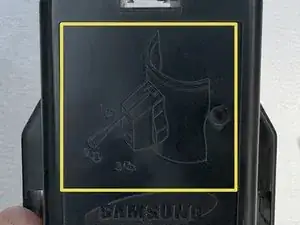

Вставьте плоскую отвертку в слот, как показано на схеме.
Увеличение второго фото поможет вам лучше увидеть схему.
Освободите крышку, подняв её, как показано на схеме.
Это может потребовать значительных усилий, и вам нужно убедиться, что отвертка полностью вставлена в слот, иначе вы можете сломать часть слота.
Шаг 7
Снимите крышку.
Шаг 8

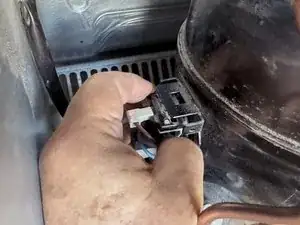

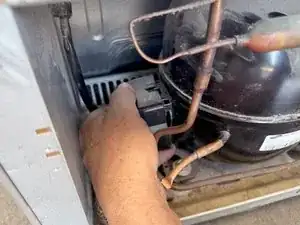

Используйте лопаточку (или плоскую отвертку), чтобы ослабить термозащитное устройство от контактов компрессора.
Шаг 9

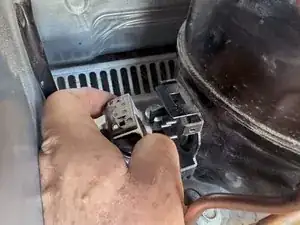

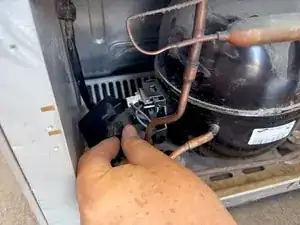

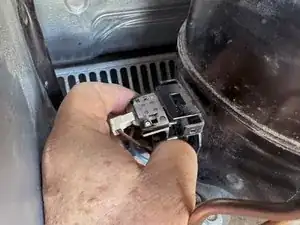

Возьмите термозащитное устройство и потяните его вбок от компрессора.
Если соединения жесткие, вам может помочь немного покачать устройство из стороны в сторону, одновременно подтягивая его, чтобы освободить.
Шаг 10

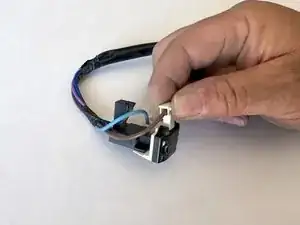

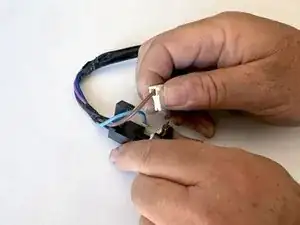

Отключите коричневый и синий провода.
Шаг 11

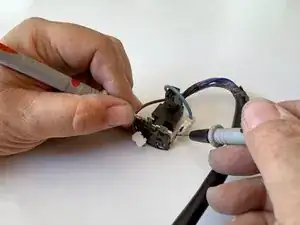

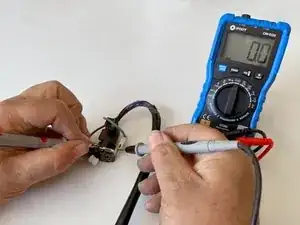

Используйте мультиметр для проверки сопротивления термозащитного устройства.
Если термозащитное устройство показывает сопротивление больше 1Ω, замените его.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Сдайте ваши электронные отходы в сертифицированный переработчик R2 или e-Stewards.
Ремонт не прошел по плану? Попросите помощь в нашем сообществе ответов.
