Замена трубки дренажа конденсата и клапана-утки в старых холодильниках Samsung с французской дверью
Используйте это руководство для замены трубки дренажа конденсата и клапана-утки.
Трубка дренажа конденсата и клапан-утка отводят конденсат (растаявший лёд из испарителей) в дренажный поддон под холодильником. Обычно для каждого испарителя предусмотрена своя трубка (в данном случае два испарителя, следовательно две трубки).
Эти детали расположены за крышкой на нижней задней части внешней стороны холодильника.
При неисправности этих трубок вы можете обнаружить протечки под холодильником. Если клапан-утка выходит из строя или трубка/клапан засорены, возможно образование льда в морозильной камере или холодильном отделении. Часто это приводит к образованию ледяных пластов на дне морозильной камеры, так как конденсат не проходит через засорённый или неисправный клапан. Также это может привести к лужам воды на дне холодильника.
Это руководство подходит для многих моделей холодильников. Фотографии в этом руководстве сделаны на холодильнике Samsung RFG298HDRS. Если у вас другая модель, возможно, будут незначительные отличия в разборке, но общий процесс ремонта будет таким же.
Шаг 1
Перед началом ремонта отключите холодильник от электропитания.
Если вы проверяете или ремонтируете перечисленные компоненты, возможно, потребуется также перекрыть и отсоединить подачу воды:
Вентилятор конденсатора
Компрессор и тепловое предохранительное устройство
Сборка запорного вентиля водоснабжения
Шаг 2

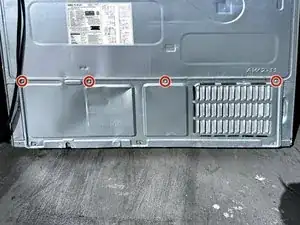

Используйте крестовую отвёртку #2, чтобы выкрутить винты, крепящие заднюю панель к холодильнику.
Шаг 3

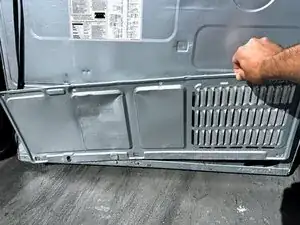

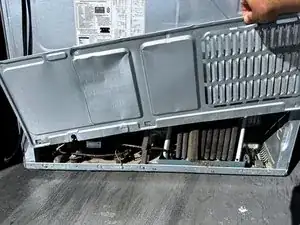

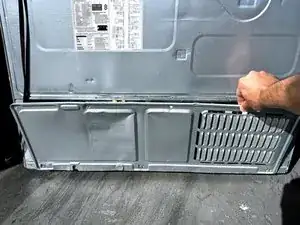

Поднимите заднюю панель вверх и наружу, чтобы освободить панель от защёлок по нижнему краю.
Снимите панель.
Шаг 4

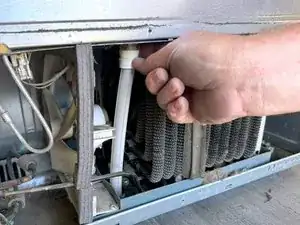

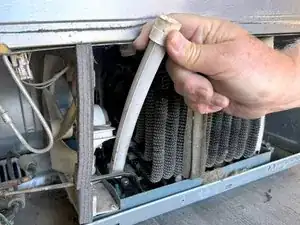

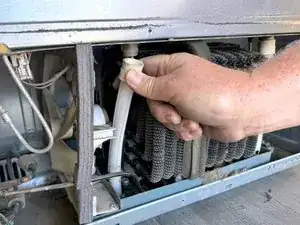

Нажмите вниз на верхнюю часть трубки, чтобы отсоединить её от фитинга дренажной трубки.
Снимите трубку.
Шаг 5

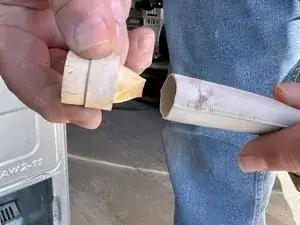

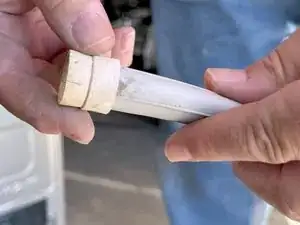

Снимите клапан-утку с трубки.
Проверьте, остаётся ли трубка гибкой и не потрескавшейся.
Шаг 6

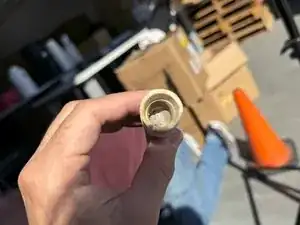

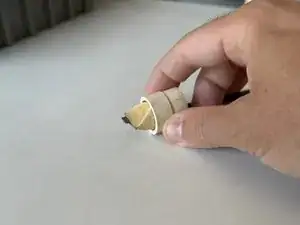

Осмотрите клапан-утку на предмет мусора, застрявшего в клапане.
Проверьте клапан на наличие трещин и хрупкости.
Проверьте гибкость кромок клапана.
Замените клапан, если какая-либо часть треснула, стала жёсткой или хрупкой.
Шаг 7

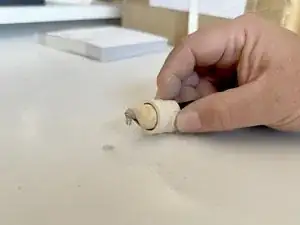

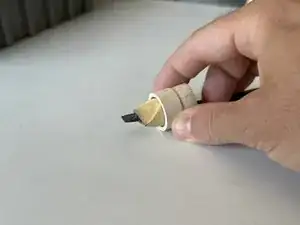

Используйте лопатку для очистки клапана.
По желанию можно также использовать проточную воду для удаления мусора.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
