Замена платы управления холодильника Samsung

Бытовая техника

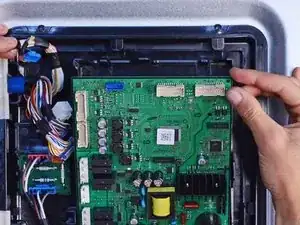

Данное руководство показывает, как снять и заменить плату управления в вашем холодильнике Samsung.

Плата управления отвечает за функции холодильника. В нее также встроена плата постоянного тока. Если ваш холодильник включается, но работает неправильно, сначала проверьте компоненты, связанные с функцией. Заменяйте плату управления только после проверки остальных компонентов.

Это руководство подходит для большинства холодильников Samsung. Оно основано на модели холодильника RF28R7201SG. Если у вас другая модель, могут быть некоторые незначительные отличия в разборке, но процесс ремонта останется тем же.

Шаг 1

Отключите ваш холодильник от сети перед началом ремонта.

Если вы проверяете или ремонтируете следующие компоненты, вам также может потребоваться отключить и отсоединить водоснабжение:

Мотор вентилятора конденсатора

Мотор компрессора и термоохранное устройство

Монтажный узел клапана водоснабжения

Шаг 2

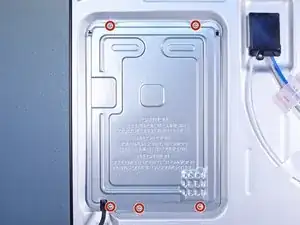

Удалите винты, фиксирующие монтажную панель доступа к плате на задней стороне холодильника.

Шаг 3

Снимите монтажную панель доступа к плате.

Шаг 4

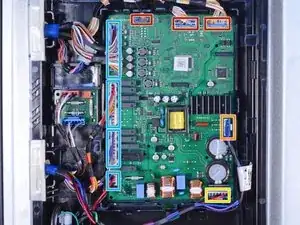

Обратите внимание на расположение и количество разъемов на плате управления, сфотографируйте их или нарисуйте схему. Эта примерная плата управления имеет девять проводных разъемов:

Три разъема вдоль верхнего края

Один разъем вдоль правого края

Один разъем вдоль нижнего края

Четыре разъема вдоль левого края

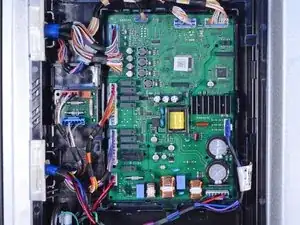

При сборке используйте вашу схему или фото, которое вы сделали (как на втором изображении здесь), чтобы убедиться, что вы снова подсоединили все разъемы.

Шаг 5

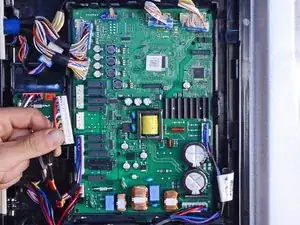

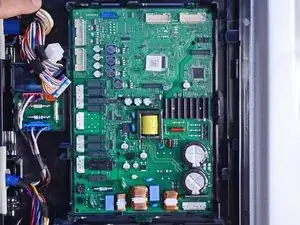

Вытяните и отсоедините каждый из разъемов от платы управления.

Некоторые разъемы могут иметь фиксирующую защелку. Сожмите широкие стороны разъема, чтобы разблокировать его, затем потяните, чтобы отсоединить.

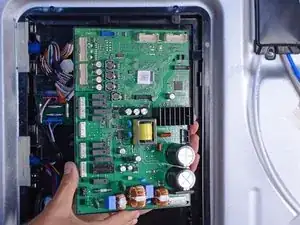

Уберите провода от платы управления, чтобы она могла выдвинуться из своего гнезда.

Шаг 6

Используйте пальцы, чтобы приподнять пластиковый край, закрепляющий верх

Перевод руководства с ifixit.com
