Замена вентилятора конденсатора в старом холодильнике Samsung с французской дверью
Используйте это руководство для замены вентилятора конденсатора в вашем старом холодильнике Samsung с французской дверью.
Вентилятор конденсатора гонит воздух через конденсаторные трубки. Это охлаждает трубки конденсатора и позволяет хладагенту в трубках конденсироваться в жидкость и отдавать тепло. Перемещающийся воздух уносит тепло.
Если вентилятор конденсатора выйдет из строя, холодильник будет работать плохо или перестанет работать вовсе, так как не сможет отводить тепло, выделяющееся при конденсации хладагента. Скорее всего он перестанет охлаждать, и компрессор может перегреться и отключиться.
Доступ к вентилятору компрессора довольно ограничен, поэтому будьте готовы терпеливо работать при его извлечении и при снятии лопастей вентилятора.
Шаг 1
Перед началом ремонта отключите холодильник от сети.
Если вы будете проверять или ремонтировать перечисленные компоненты, возможно, потребуется также перекрыть и отключить подачу воды:
Электродвигатель вентилятора конденсатора
Компрессор и термозащитное устройство
Узел запорного клапана подачи воды
Шаг 2
Используйте крестовую отвертку #2, чтобы выкрутить винты, крепящие заднюю панель к холодильнику.
Шаг 3
Поднимите заднюю панель вверх и отведите наружу, чтобы освободить панель от защёлок по нижнему краю.
Снимите панель.
Шаг 4

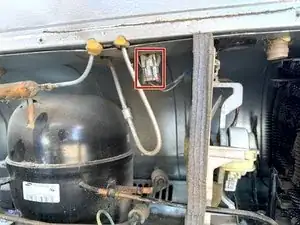

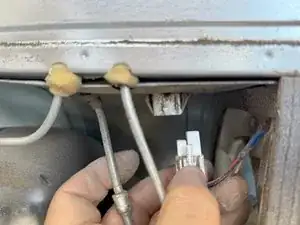

Найдите разъём питания и управления вентилятора конденсатора.

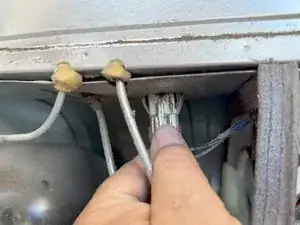

Возьмитесь за разъём, сожмите защёлку и потяните разъём вниз, чтобы отключить его.
Шаг 5
Используйте крестовую отвертку #2, чтобы отвернуть винт, фиксирующий кронштейн вентилятора.
Шаг 6

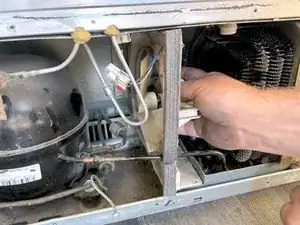

Сдвиньте кронштейн вентилятора к себе (в направлении задней части холодильника).
Затем сдвиньте кронштейн приблизительно на 1/2"-3/4" (15–20 мм) влево, в сторону компрессора.
Шаг 7

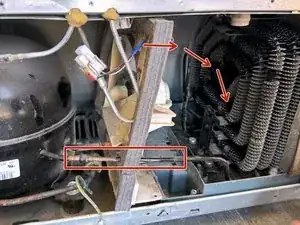

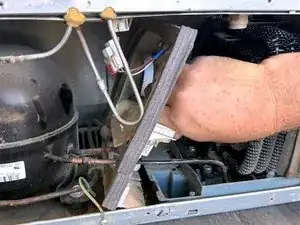

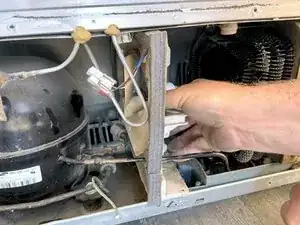

Поверните кронштейн вентилятора по часовой стрелке, как показано стрелками.
Через кронштейн проходит трубка хладагента (красная рамка). Пока не пытайтесь освобождать кронштейн от трубки.
Третье фото показывает, как кронштейн вентилятора поворачивается вокруг трубки хладагента после описанного поворота.

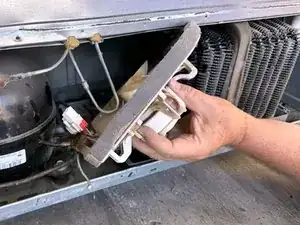

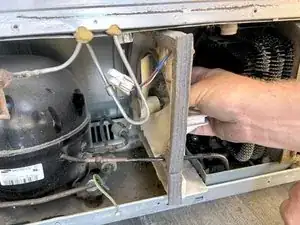

Сначала повернув кронштейн по часовой стрелке, вы затем сможете вывести сборку из моторного отсека.
Шаг 8
Снимите сборку вентилятора конденсатора.
Шаг 9

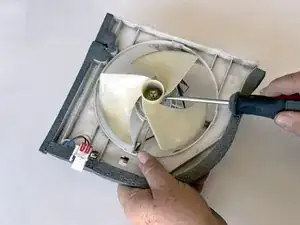

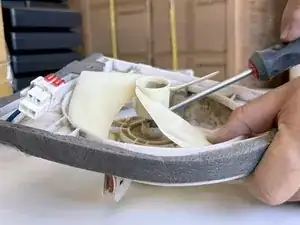

Вставьте плоскую отвертку под ступицу лопасти вентилятора.
Шаг 10

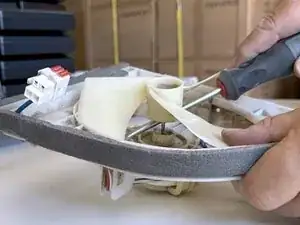

Подденьте отверткой вверх за ступицу лопасти вентилятора.
Лопасть вентилятора может быть трудно снять. Один совет — прикладывать подъёмную силу как можно более вдоль вала (вертикально).
Возможно, будет легче сначала провернуть отвертку, чтобы поддеть и сдвинуть лопасть вверх.
Когда лопасть начнёт сдвигаться по валу, можно переместить наконечник отвертки дальше от ступицы и затем поднимать штангой при извлечении лопасти.
Шаг 11

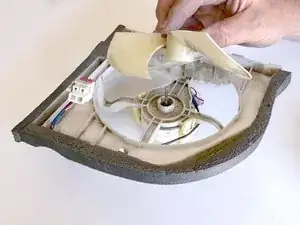

Снимите лопасть вентилятора.

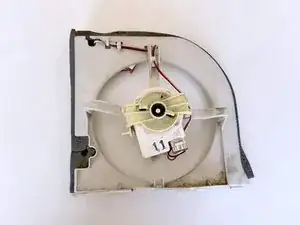

Второе фото показано для справки, чтобы правильно ориентировать мотор при сборке.
Шаг 12

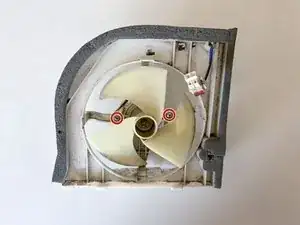

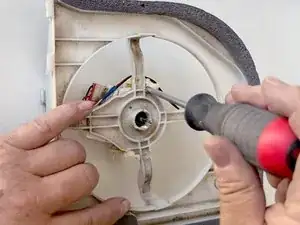

Используйте крестовую отвертку #2, чтобы выкрутить два винта, фиксирующие мотор в сборке мотора.
Фото сделано до снятия лопасти.
Шаг 13

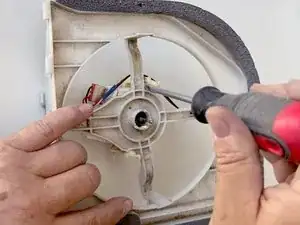

Используйте плоскую отвертку, чтобы поддеть каждый зажим кронштейна мотора и освободить кронштейн мотора.
Шаг 14

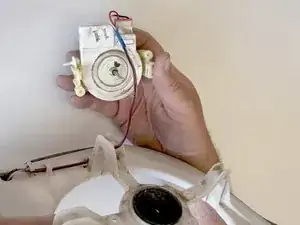

Снимите мотор с кронштейна, потянув его прямо с сборки в осевой линии с валом мотора.
Будьте осторожны, чтобы не повредить проводку, которая всё ещё подключена к мотору.
Шаг 15

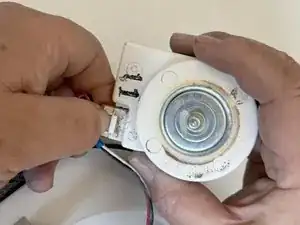

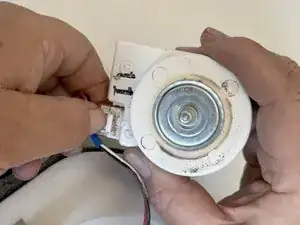

Сожмите защёлку разъёма, чтобы освободить разъём.
Потяните разъём прямо с мотора, чтобы отключить его.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Утилизируйте электронные отходы через переработчика, сертифицированного по R2 или e-Stewards.
Ремонт прошёл неудачно? Обратитесь за помощью к нашему сообществу Answers.
Перевод руководства с ifixit.com
