Замена вентилятора испарителя в морозильном отделении старых холодильников Samsung с французскими дверцами

Перед началом ремонта отключите холодильник от сети.

Если вы проверяете или ремонтируете следующие узлы, возможно, потребуется также перекрыть и отключить подачу воды:

Электродвигатель конденсаторного вентилятора

Компрессорный мотор и тепловое защитное устройство

Смеситель/клапан подачи воды

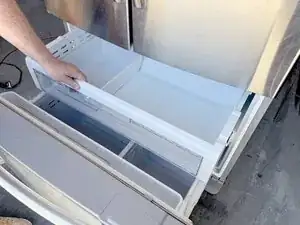

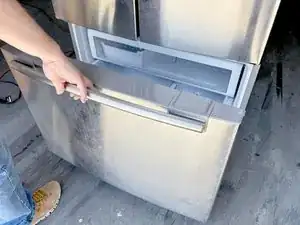

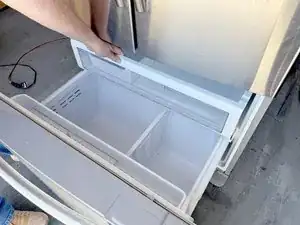

Откройте выдвижной ящик морозильного отделения.

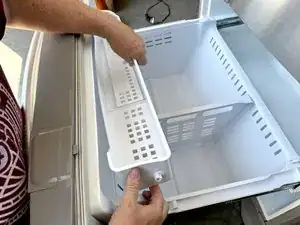

Выньте верхний ящик морозильника.

Поднимите передний край ящика.

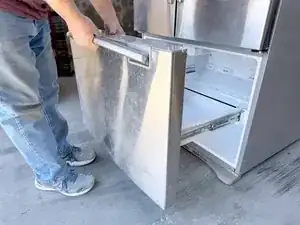

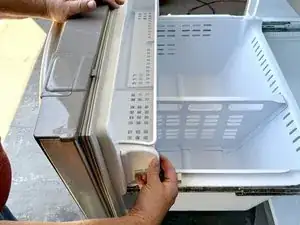

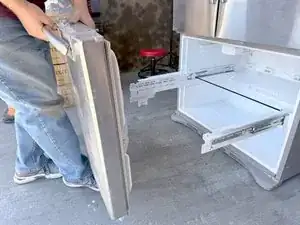

Снимите ящик, поднимая его вверх и выводя из морозильного отделения.

Отщелкните фиксатор петли корзины, наклонив задний край вверх, и снимите его с направляющей ящика.

Освободите маленькую корзину ящика и поднимите её вверх, чтобы вынуть.

Поднимите корзину ящика из рамки и снимите её.

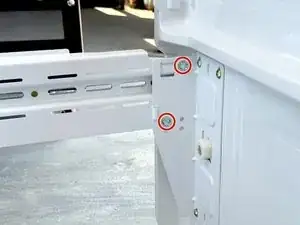

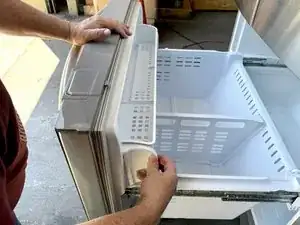

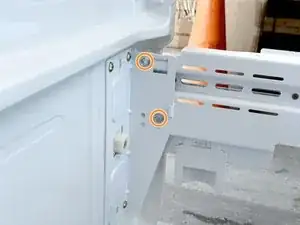

Используйте головку на 3/8", торцевой ключ или разводной ключ, чтобы снять болты, которые крепят переднюю панель ящика к правой направляющей.

Повторите процедуру для левой направляющей ящика.

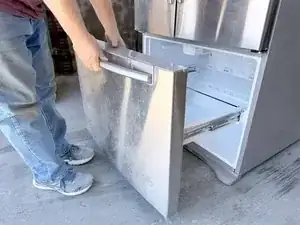

Поднимите переднюю панель ящика вверх, чтобы освободить её из направляющих.

Снимите переднюю панель ящика.

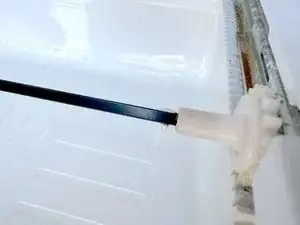

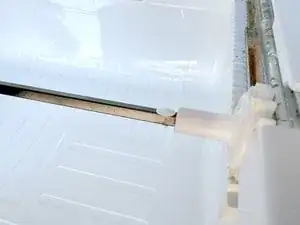

Поворачивайте тягу соединителя направляющей, пока не получите доступ к фиксирующему штифту.

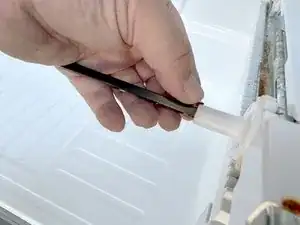

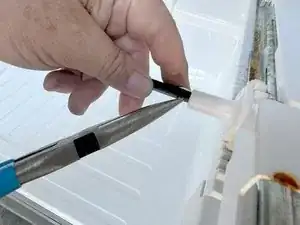

Используйте длинногубцы, чтобы сжать стержень фиксирующего штифта и высвободить его.

Вытяните фиксирующий штифт из отверстия.

Сдвиньте соединительную тягу вправо, чтобы освободить левый конец тяги.

Снимите тягу, подняв её вверх и сдвинув назад влево.

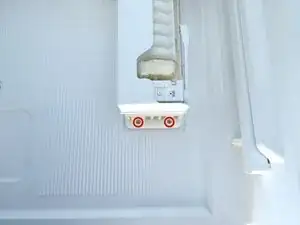

Используйте крестовую отвёртку #2, чтобы снять фиксирующие винты.

Показаны два ракурса одних и тех же винтов для наглядности. Винтов не четыре.

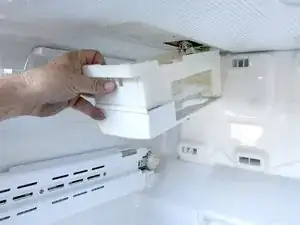

Потяните автомат для льда вперёд параллельно верхней части морозильника.

Это освободит автомат для льда от верхней части морозильной камеры.

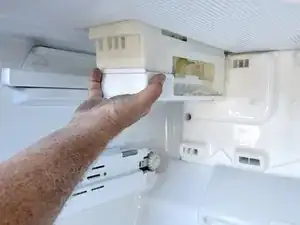

Переставьте автомат для льда и удерживайте его одной рукой, чтобы подготовиться к отключению.

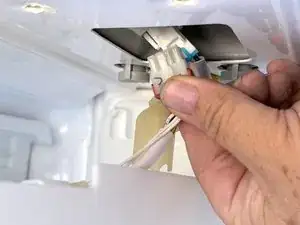

Возьмите разъём автомата для льда (передний) и сожмите защёлку.

Выньте разъём из гнезда.

Снимите автомат для льда.

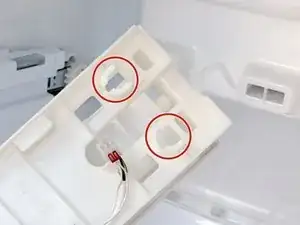

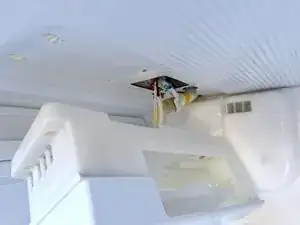

На этом изображении показаны пазы на верхней части морозильной камеры, в которые войдут установочные стойки при сборке.

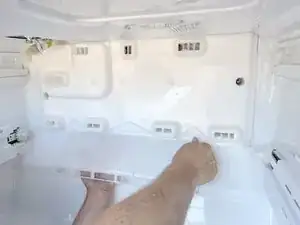

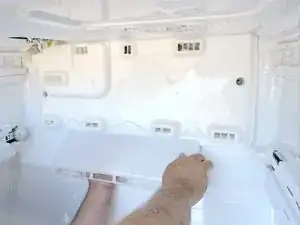

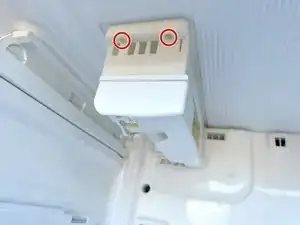

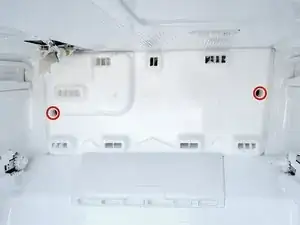

Используйте крестовую отвёртку #2, чтобы снять винты, крепящие крышку испарителя.

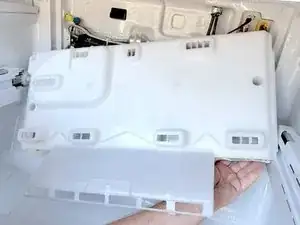

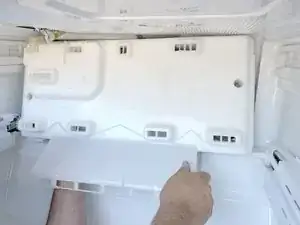

Подденьте крышку испарителя снизу и наклоните край в вашу сторону.

Сдвиньте крышку испарителя, чтобы получить доступ к соединениям в правом заднем углу.

Не пытайтесь снимать крышку пока: сначала необходимо отключить электрические разъёмы в верхнем правом заднем углу морозильного отделения.

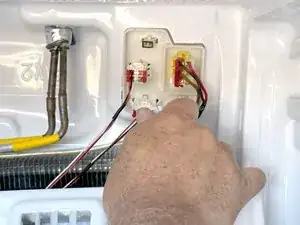

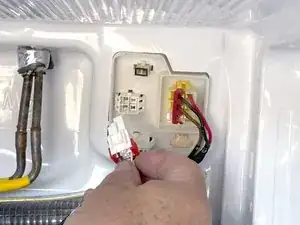

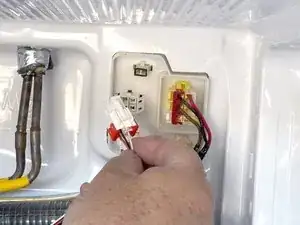

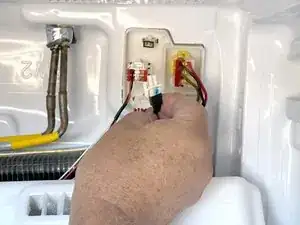

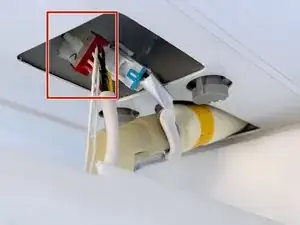

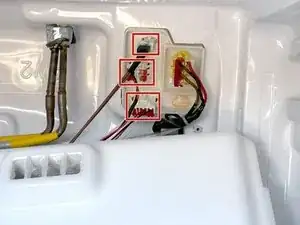

Отключите разъёмы, сжав защёлку на разъёме и вынув их из гнёзд.

Поддерживайте крышку снизу, чтобы не было нагрузки на соединения.

Снимите крышку испарителя.

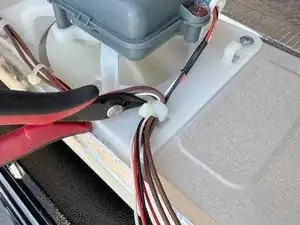

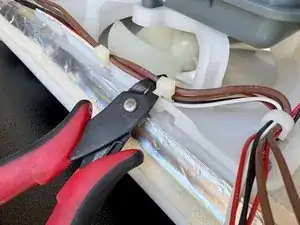

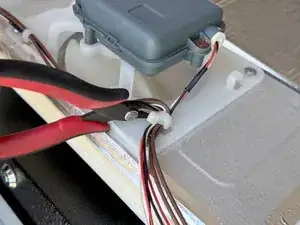

Используйте бокорезы, чтобы перерезать хомуты, фиксирующие проводку вентилятора и воздуходува.

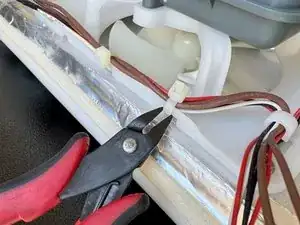

Продолжите разрезать хомуты, чтобы освободить проводку вентилятора и воздуходува.

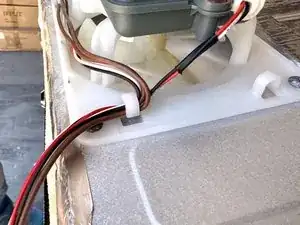

Снимите проводку с креплений и отведите её в сторону, чтобы подготовить место для снятия вентилятора или воздуходува.

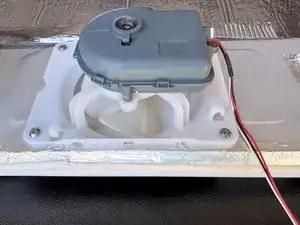

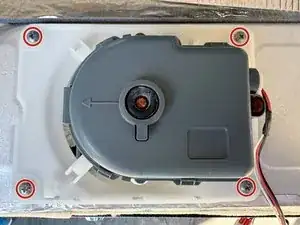

Используйте крестовую отвертку #2, чтобы вынуть винты, крепящие узел вентилятора испарителя к крышке испарителя.

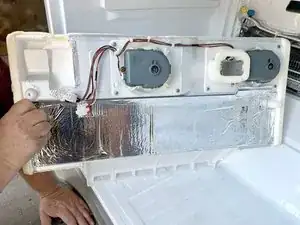

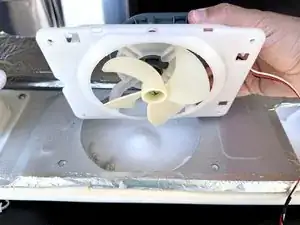

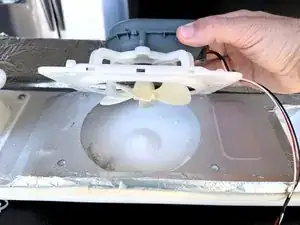

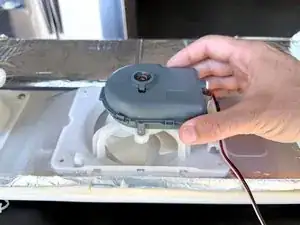

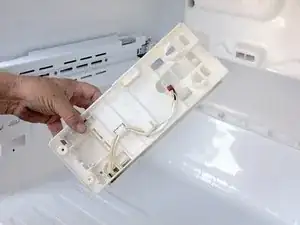

Поднимите узел вентилятора испарителя с крышки испарителя.

Переверните узел вентилятора так, чтобы он опирался на корпус мотора.

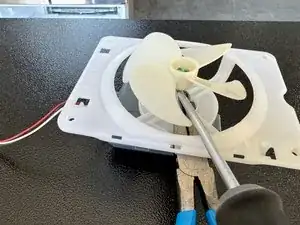

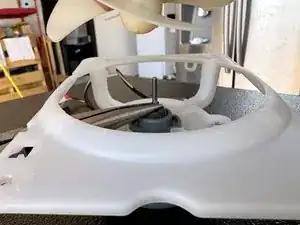

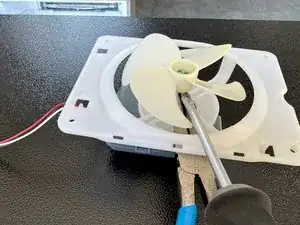

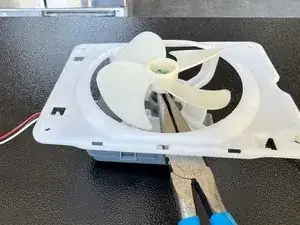

Захватите вал вентилятора аккуратно длинногубцами.

Вставьте плоскую отвертку 1/4" между стороной плоскогубцев и ступицей вентилятора.

Лезвие отвертки должно располагаться как можно ближе к валу мотора.

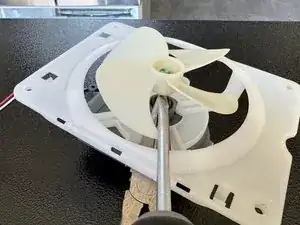

Поверните отвертку, чтобы подпереть ступицу лопасти вентилятора и сдвинуть её вверх по валу мотора.

Плоскогубцы защищают корпус мотора и служат точкой опоры близко к ступице вентилятора для отвертки. Они также позволяют удерживать узел вентилятора.

Рама узла вентилятора недостаточно прочна для простого поддёма вверх. При таком действии вы, вероятно, повредите узел.

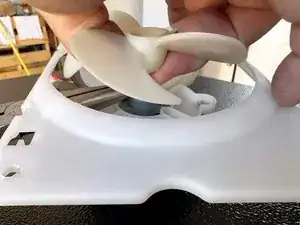

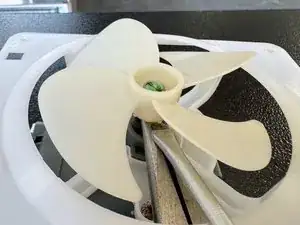

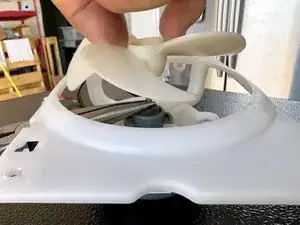

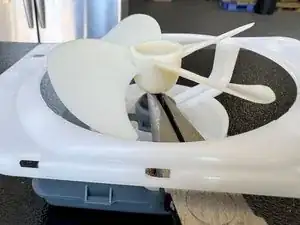

Продолжая удерживать вал мотора длинногубцами, потяните лопасти вентилятора прямо вверх, чтобы снять их с вала мотора.

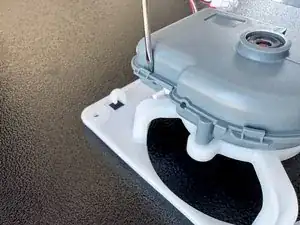

Используйте крестовую отвертку #2, чтобы открутить винт закрывающей крышки корпуса мотора.

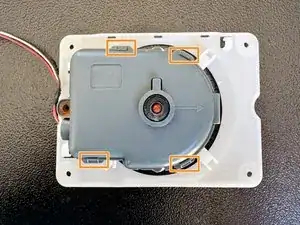

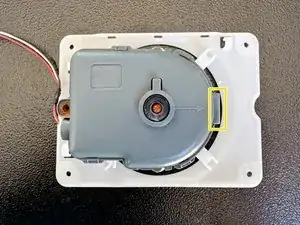

Обратите внимание на расположение защёлок.

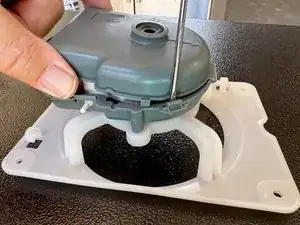

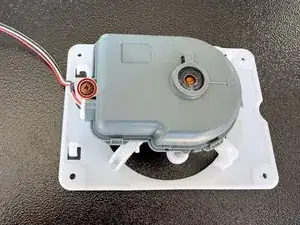

Корпус мотора имеет пластиковую петлю, поэтому при открытии позвольте ему раскрыться «раковиной» на петле.

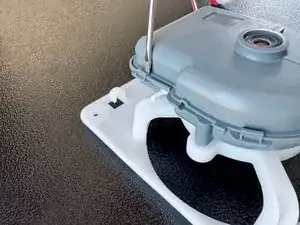

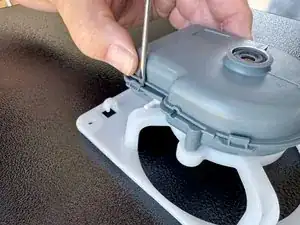

Используйте маленькую плоскую отвертку, чтобы поддеть защёлку наружу.

Поднимите крышку слегка вверх, чтобы защёлка не зафиксировалась снова.

Повторите эти действия для каждой защёлки.

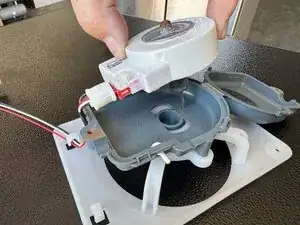

Когда вы освободите последнюю защёлку, откройте корпус по петле.

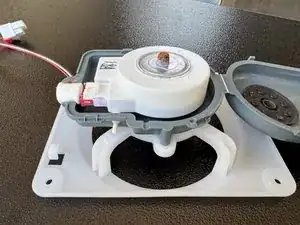

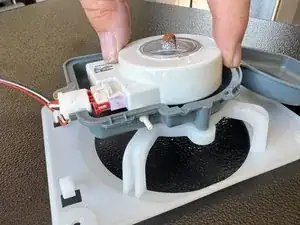

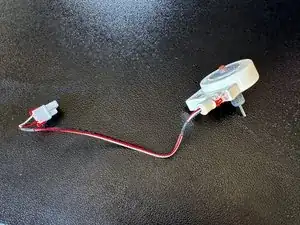

Выньте мотор из корпуса мотора.

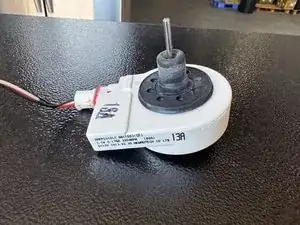

Моторы для вентиляторов испарителя, вентилятора конденсатора и воздуходува морозильной камеры — это все варианты одной и той же детали с разными буквенными суффиксами, указывающими их назначение.
