Старый французский холодильник Samsung — проверка и замена термистора размораживания в морозильном отделении

Перед началом ремонта отключите холодильник от электросети.

Если вы проверяете или ремонтируете перечисленные ниже элементы, возможно, также потребуется перекрыть и отсоединить подачу воды:

Вентилятор конденсатора

Компрессор и тепловая защита

Клапанный узел подачи воды

Откройте выдвижной ящик морозильной камеры.

Выдвиньте верхний выдвижной ящик морозильной камеры.

Поднимите передний край ящика.

Снимите ящик, подняв его вверх и вытащив из морозильного отделения.

Отстегните фиксатор петли корзины, наклонив задний край вверх, и снимите его с направляющей ящика.

Освободите маленькую корзину ящика и поднимите её вверх, чтобы извлечь.

Поднимите корзину ящика из рамки и извлеките её.

Снимите болты, фиксирующие переднюю панель ящика к правой направляющей, используя торцевой ключ 3/8", накидной ключ или разрезной ключ.

Повторите процедуру для левой направляющей.

Поднимите переднюю панель ящика вверх, чтобы освободить её из направляющих.

Снимите переднюю панель ящика.

Поверните соединительный стержень направляющей, пока не получите доступ к фиксирующему штифту.

Используйте длинногубцы, чтобы зажать стержень штифта и освободить его.

Вытяните фиксирующий штифт из отверстия.

Сдвиньте соединительный стержень вправо, чтобы освободить левый конец стержня.

Удалите стержень, подняв его вверх и сдвинув назад влево.

Отверните фиксирующие винты крестовой отверткой #2.

Показаны два ракурса тех же винтов для наглядности. Всего винтов два, а не четыре.

Оттяните льдогенератор вперёд параллельно верхней части морозильной камеры.

Это освободит льдогенератор от верхней части морозильного отсека.

Переместите льдогенератор и удерживайте его одной рукой, чтобы подготовиться к отключению.

Схватите разъём льдогенератора (передний) и сожмите защёлку.

Выньте разъём из гнезда.

Снимите льдогенератор.

Здесь показаны отверстия, в которые вставляются монтажные стойки на верхней части морозильной камеры для ориентира при сборке.

Отверните винты, крепящие крышку испарителя, крестовой отверткой #2.

Подденьте крышку испарителя за нижний край и наклоните её к себе.

Сместите крышку испарителя для доступа к разъёмам в правом заднем углу.

Не пытайтесь снимать крышку полностью — сначала необходимо отсоединить электрические соединения в верхнем правом заднем углу морозильного отделения.

Отсоедините разъёмы, сжав фиксатор на разъёме и вытащив их из гнёзд.

Поддерживайте крышку снизу, чтобы на соединения не приходилась нагрузка.

Закончите отсоединение соединений, поддерживая крышку снизу.

Снимите крышку испарителя.

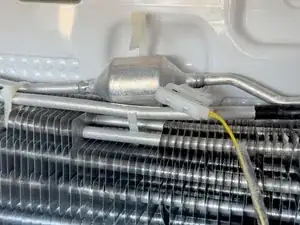

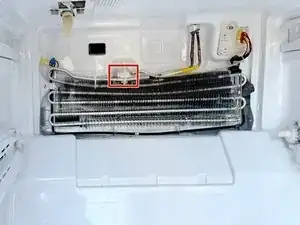

Красный прямоугольник показывает расположение термистора оттайки.

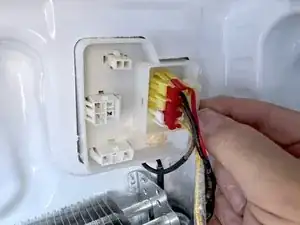

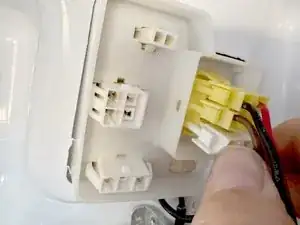

Снимите светлый удерживающий зажим разъёма. По каждому концу зажима (сверху и снизу) имеются по два фиксирующих язычка, которые можно приподнять ногтем.

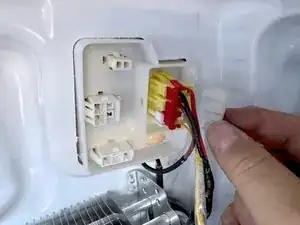

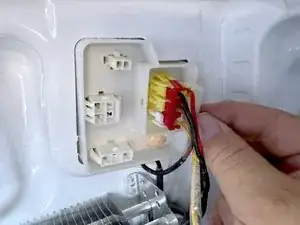

Снимите красный или второй зажим разъёма, как описано в предыдущем шаге (он может быть другого цвета).

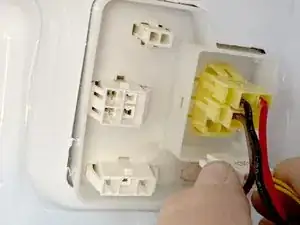

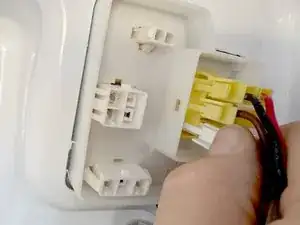

Сожмите фиксирующий язычок и вытяните белый разъём.

Термистор обычно имеет парные провода, часто жёлтые и обычно тоньше остальных проводов в группе разъёмов.

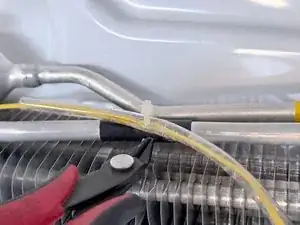

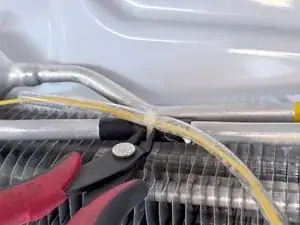

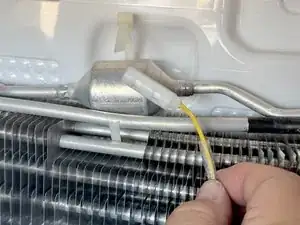

Перережьте стяжки, фиксирующие провода термистора оттайки и сам термистор.

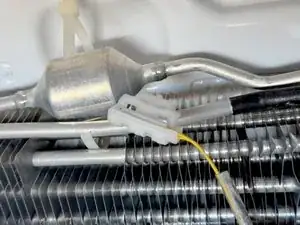

Отстегните термистор оттайки и снимите его.

Используйте мультиметр, установленный в режим Ω, для проверки термистора оттайки.

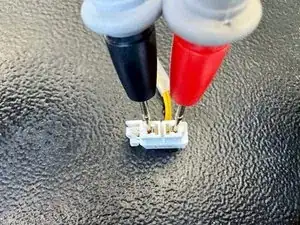

Вставьте щупы в разъём, как показано.

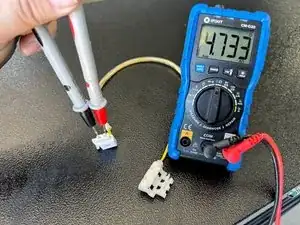

Термистор в холодильнике Samsung при комнатной температуре должен показывать около 5 000 (5k) Ω. Это устройство тестировалось при более высокой, чем обычно, температуре, поэтому сопротивление немного ниже (показано 4,7 kΩ).
