Тестирование и замена термостата высокого предела разморозки морозильной камеры в старых моделях холодильников Samsung с французской дверцей
Термостат высокого предела установлен на кронштейне рядом с испарителем в морозильной камере, за панелью испарителя.
Термостат выполняет функцию защиты на случай, если нагревательный элемент разморозки не отключится. Если температура становится слишком высокой, он размыкается и отключает нагревательный элемент.
Если устройство вышло из строя в разомкнутом состоянии (наиболее частая неисправность), элемент разморозки работать не будет, и цикл разморозки не будет выполняться. Этот термостат предназначен для однократного срабатывания и остановки в разомкнутом состоянии, поэтому при выходе из строя его необходимо заменить. Температура срабатывания слишком высока, поэтому проверка функции не рекомендуется, так как срабатывание происходит только единожды.
Для выполнения инструкции потребуется мультиметр. Если Вы никогда раньше не пользовались мультиметром, посмотрите наше видео по работе с ним. Также может быть полезна эта инструкция по использованию мультиметра.
Данное руководство было составлено на примере модели Samsung RFG298HDRS с французской дверцей, выпущенной в 2013 году. Другие старые модели Samsung с французской дверцей и двойными испарителями могут быть аналогичны по конструкции.
Шаг 1

Перед началом ремонта отключите холодильник от сети.
Если Вы тестируете или ремонтируете следующие компоненты, может потребоваться также перекрыть и отключить подачу воды:
Мотор вентилятора конденсатора
Мотор компрессора и тепловое реле защиты
Сборку клапана подачи воды
Шаг 2

Откройте ящик морозильной камеры.
Шаг 3


Выдвиньте верхний ящик морозильной камеры.
Приподнимите передний край ящика.
Удалите ящик, подняв его вверх и извлекая из отделения морозильной камеры.
Шаг 4


Отсоедините фиксатор шарнира корзины, откинув задний край вверх, и снимите его с направляющей ящика.
Освободите маленькую корзину ящика и приподнимите её вверх и наружу.
Шаг 5

Извлеките корзину ящика из каркаса ящика и снимите её.
Шаг 6

Используйте накидной ключ на 3/8", торцевой или разводной ключ, чтобы отвернуть болты, крепящие переднюю панель ящика к правой направляющей.
Повторите процедуру для левой направляющей.
Шаг 7


Поднимите переднюю панель ящика вверх, чтобы освободить её от направляющих.
Снимите переднюю панель.
Шаг 8


Поверните соединительный шток направляющей, пока не получится доступ к фиксирующему штифту.
Используйте длинногубцы, чтобы сжать стержень фиксирующего штифта и освободить его.
Шаг 9

Вытяните фиксирующий штифт из отверстия.
Сдвиньте соединительный шток вправо, чтобы освободить его левый конец.
Снимите шток, приподняв его вверх и сдвинув обратно влево.
Шаг 10

Используйте отвёртку с крестообразным наконечником №2, чтобы отвернуть крепёжные винты.
Показаны два вида одних и тех же винтов для ясности. Винтов не четыре.
Шаг 11

Выдвиньте льдогенератор вперёд параллельно верхней части морозильной камеры.
Это позволит освободить льдогенератор из верхней части морозильной камеры.
Переместите льдогенератор и удерживайте его одной рукой, готовясь к отключению.
Шаг 12


Возьмитесь за разъём льдогенератора (тот, что спереди), и сожмите фиксатор.
Вытяните разъём из гнезда.
Шаг 13

Снимите льдогенератор.
На изображении показаны пазы, в которые входят монтажные штыри при установке льдогенератора на верхнюю часть морозильной камеры — для ориентира при сборке.
Шаг 14

Используйте отвёртку с крестообразным наконечником №2, чтобы отвернуть винты, крепящие панель испарителя.
Шаг 15


Приподнимите панель испарителя за нижний край и наклоните край в свою сторону.
Шаг 16

Переместите панель испарителя так, чтобы получить доступ к разъёмам справа сзади.
Не пытайтесь пока удалять панель, поскольку сначала необходимо отключить электрические соединения в правом верхнем заднем углу отделения морозильной камеры.
Шаг 17

Отключите разъёмы, сжав фиксатор на разъёме и вытянув его из гнезда.
Поддерживайте панель снизу, чтобы не было натяжения на соединениях.
Шаг 18


Завершите отключение соединений, поддерживая крышку снизу.
Шаг 19

Снимите крышку испарителя.
Шаг 20

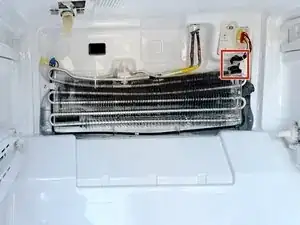

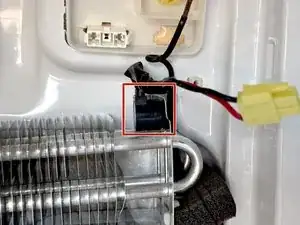

Термостат предельной температуры — это устройство в красной рамке.
Шаг 21

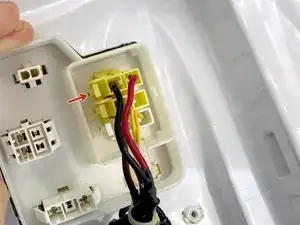

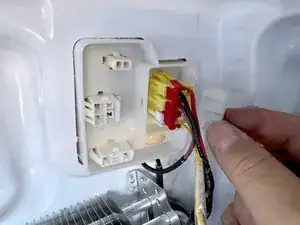

Снимите светлый разъёмный зажим. На каждом конце зажима (сверху и снизу) имеются две фиксирующие защёлки, которые можно поддеть ногтем.
Шаг 22

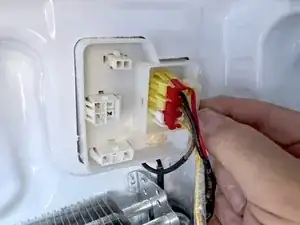

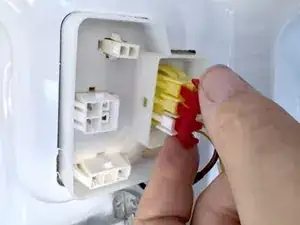

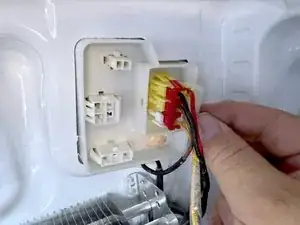

Снимите красный или второй разъёмный зажим, как описано на предыдущем шаге (он может быть другого цвета).
Шаг 23

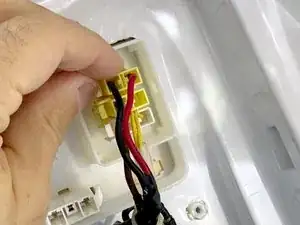

Нажмите на фиксирующую защёлку, чтобы отсоединить разъём.
Используйте бокорезы, чтобы перерезать стяжку, удерживающую жгут проводов.
Шаг 24

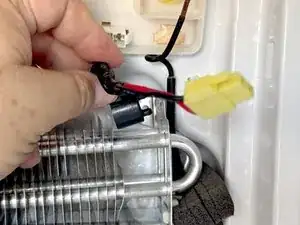

Сдвиньте компонент влево, чтобы снять его с кронштейна крепления.
Шаг 25

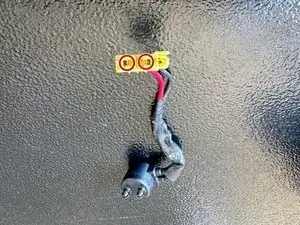

Красные круги указывают расположение разъёма для тестирования.

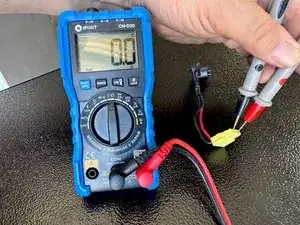

Проверьте сопротивление термостата с помощью мультиметра, установленного в режим измерения сопротивления (Ω).
При комнатной температуре сопротивление термостата должно быть меньше 1 Ом.
Если сопротивление термостата превышает 1 Ом, замените его.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Передайте электронные отходы в переработку на предприятиях, сертифицированных по стандарту R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Обратитесь за помощью в наше сообщество Answers.
