Замена функционального клапана Saeco Exprelia
Функциональный клапан расположен с левой стороны устройства на резервуаре для воды. Возможно подтекание — вода будет капать с левой стороны в средней части машины. Замена довольно проста.
Эти инструкции также могут помочь при работе с другими моделями Saeco и с кофеварками Philips и Gaggia — они все производятся одним и тем же изготовителем и имеют очень схожую конструкцию.
Шаг 1
Снимите все дополнительные части, такие как резервуар для воды, блок заваривания и поддон для капель.
Удалите все кофейные зерна из контейнера для зерен
Всегда отключайте шнур питания
Выверните два винта Torx T10 внизу задней крышки.
Шаг 2
Оттяните заднюю крышку примерно на 1 см (3/8 дюйма) снизу и сдвиньте её вверх.
Шаг 3
Выверните пять винтов Torx T10, как показано.
Задняя рама состоит из 3 частей. Сначала поднимите верхнюю часть, затем поочередно снимите боковые элементы.
Шаг 4
Поднимите крышку отсека для зерен и ослабьте винт Torx T10.
Откройте крышку отсека для воды и ослабьте винт Torx T10.
Крышка зафиксирована несколькими защёлками. Аккуратно ослабьте защёлки и снимите крышку.
Примечание: если требуется снять только левую крышку отсека для воды, достаточно немного ослабить крышку и приподнять её примерно на 2 см.
Шаг 5
Откройте переднюю сервисную дверцу.
Приподнимите верхнюю крышку примерно на 2 см, чтобы добраться до винта в верхнем правом углу.
Выверните винт Torx T10
Шаг 6
Немного приподнимите верхнюю крышку. Потребуется значительное усилие, чтобы сдвинуть боковую крышку вверх примерно на 5 мм до освобождения крючков, затем выньте её.
Шаг 7

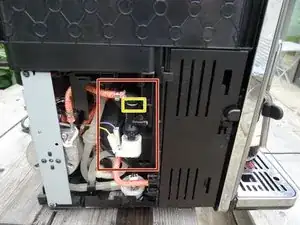

Функциональный клапан хорошо виден слева. Если на внешней стороне есть отложения накипи, вероятно, он протекает. Сначала проверьте, не нарушено ли уплотнение верхнего соединения.
Отожмите металлическую скобу с верхнего соединителя.
Теперь аккуратно выньте верхнюю часть соединения. Проверьте уплотнительное кольцо, при возможности замените его.
Шланг закреплён хомутом Oetiker. Для снятия его нужно разрезать. Позднее замените его подходящим хомутом. Укоротите трубку примерно на 1 см.
Соберите клапан и проверьте, герметичен ли он теперь. (Осторожно, кабели оголены). Если нет — клапан необходимо заменить.
Шаг 8
Поверните машину так, чтобы она была обращена к вам с открытой дверцей.

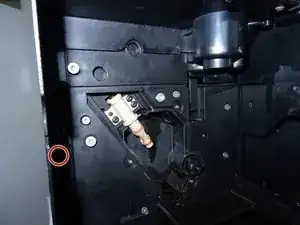

Выверните крестовую винт в центре слева. Теперь вы можете добраться до крепёжного винта функционального клапана.
Шаг 9

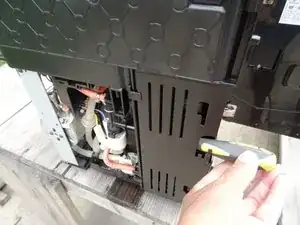

Вставьте отвертку Torx T10 через отверстие с только что открытым винтом и выкрутите крепёжный винт функционального клапана.
Можно не снимать внешнюю муфту, оттянув зажимы на соединительном элементе — как показано здесь — и переместив соединительный элемент на новую деталь.
Снимите металлическую скобу для заднего соединения и осторожно извлеките клапан.
Снимите два плоских разъёма.
Освободите все соединения шлангов, включая задние.
Клапан теперь свободен и может быть вынут.
Заключение
Соберите устройство в обратном порядке.
Перевод руководства с ifixit.com
