Замена распылителя/насоса ZCWA BR151

Бытовая техника

Используйте данное руководство, чтобы установить или заменить распылитель или насос в модели ZCWA BR151. Данный компонент отвечает за подачу воды тонкой струёй в функции влажной уборки устройства. Замена этой детали может устранить возможные протечки. Чтобы добраться до распылителя/насоса, необходимо снять несколько элементов с устройства. Перед началом работы убедитесь, что устройство выключено, а резервуар для воды пуст.

Шаг 1

Выключите устройство.

Шаг 2

Снимите резервуар для воды, сдвинув защёлку вниз пальцем и ухватив нижнюю часть резервуара.

Извлеките его.

Шаг 3

Переверните устройство, чтобы получить доступ к нижней панели.

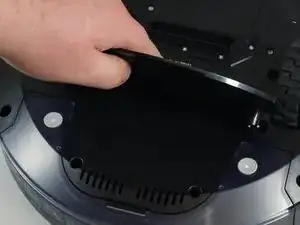

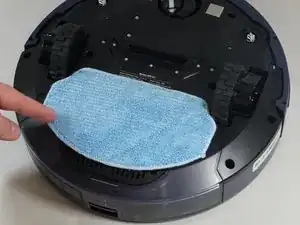

Снимите тканевую насадку для мытья, отстегнув её от липучки на пластиковой прижимной планке.

Снимите пластиковую прижимную планку, вставив пальцы снизу и аккуратно поддев её.

Шаг 4

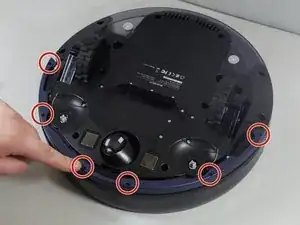

Открутите шесть винтов длиной 6 мм, расположенных на бамперных накладках, с помощью крестообразной отвёртки №0.

Снимите бамперные накладки, подняв их вверх.

Шаг 5

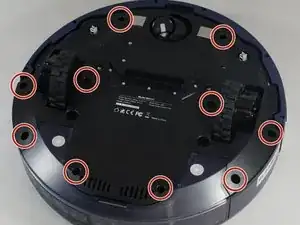

Открутите десять винтов длиной 10 мм с нижней панели с помощью крестообразной отвёртки №1.

Шаг 6

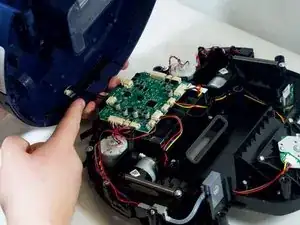

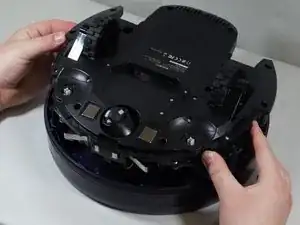

Осторожно поднимите нижнюю панель вверх, отделяя её от верхней части.

Верхняя и нижняя панели соединены между собой проводами. На данном этапе они полностью не разъединяются.

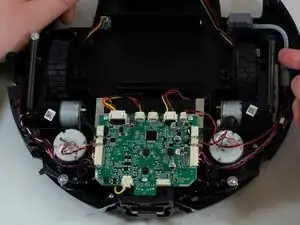

Аккуратно установите нижнюю часть устройства на рабочую поверхность колёсиками вниз, чтобы открылся доступ к внутренним компонентам.

Шаг 7

Хотя это не является обязательным, мы рекомендуем отделить верхнюю и нижнюю панели для удобного доступа к распылителю/насосу.

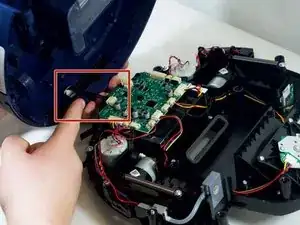

Сожмите держатель проводов на верхней панели и потяните его в сторону, освобождая провода.

Аккуратно извлеките кабель из разъёма в том же направлении, в котором проходят отдельные провода.

Тяните равномерно по всей ширине кабеля, чтобы не перегружать отдельные провода.

Шаг 8

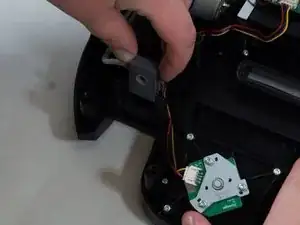

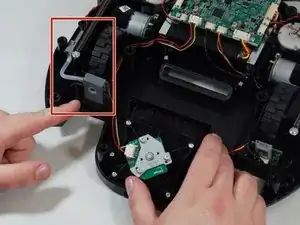

Распылитель зафиксирован в пазах. Сдвиньте его вверх, подняв пальцами.

Распылитель/насос должен освободиться, за исключением проводов, соединяющих его с материнской платой.

Шаг 9

Поверните устройство так, чтобы материнская плата оказалась ближе к Вам.

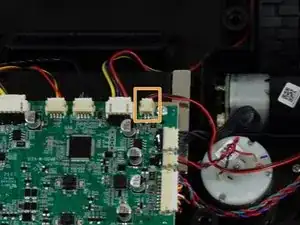

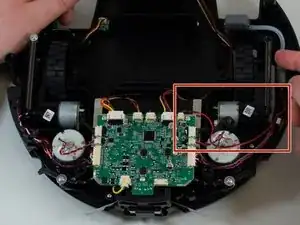

Отследите красные и чёрные провода, идущие от распылителя/насоса к материнской плате.

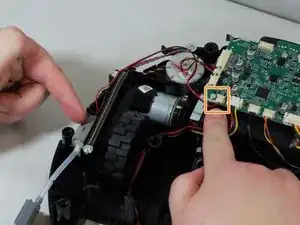

Отсоедините провода распылителя/насоса от разъёма на материнской плате, сжав серебристые защёлки и вынув изоляцию провода из разъёма.
