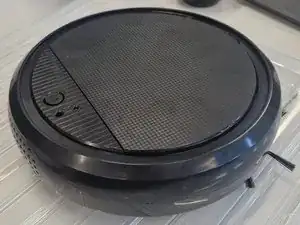

Полная разборка автоматического интеллектуального пылесоса YT-88

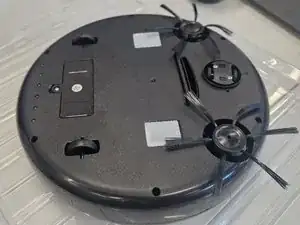

Переверните пылесос, чтобы получить доступ к винтам снизу.

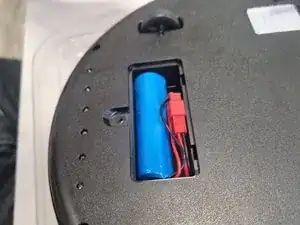

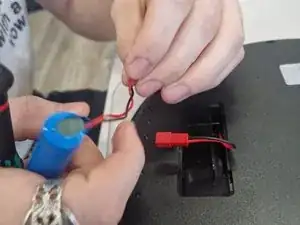

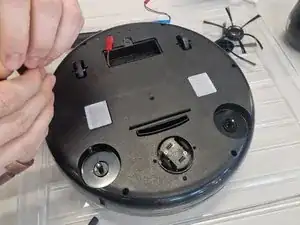

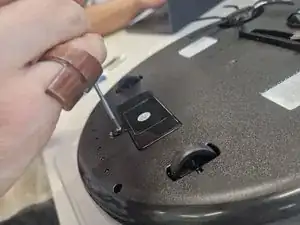

Используя биту Phillips 1, снимите крышку батарейного отсека и аккуратно отключите перезаряжаемую ячейку 18650 от разъёма и поместите её в безопасное отдельное место вместе с крышкой батарейного отсека.

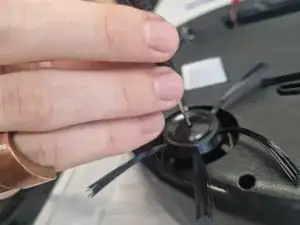

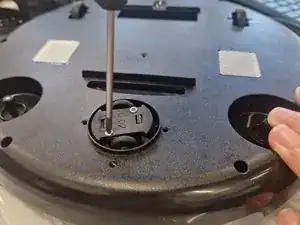

Используя биту Phillips #1, отверните винты с обоих щёток и, приложив небольшую силу или используя вал отвёртки как рычаг, снимите щётки.

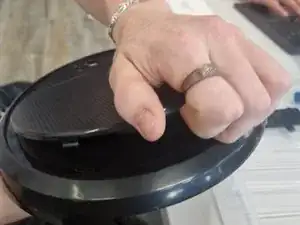

Используя Phillips #1, отверните 6 винтов с основания пылесоса и аккуратно снимите верхнюю крышку.

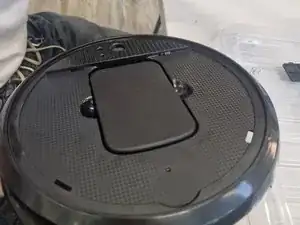

Сняв верхнюю крышку, можно снять фиксирующую крышку, удерживающую контейнер для пыли, который также можно поднять и извлечь.

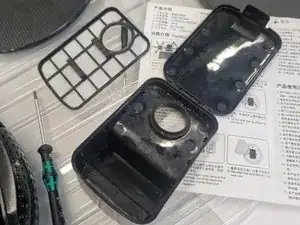

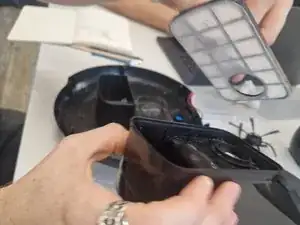

Вынув контейнер для пыли, откройте защёлкивающуюся крышку и извлеките фильтр, подняв его за предусмотренные язычки.

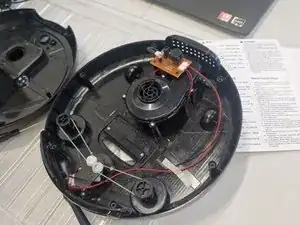

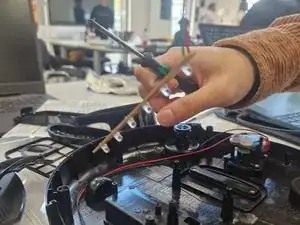

Во внутренностях пылесоса, расположенных в нижней крышке, можно легко снять приводные ремни щёток, так как они ослаблены — при затруднении используйте вал отвёртки.

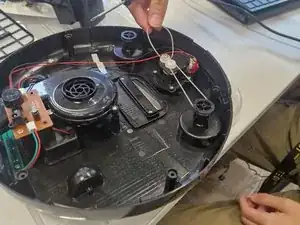

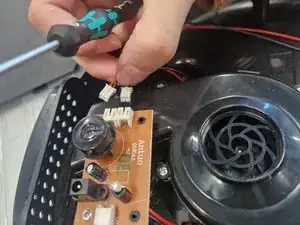

Аккуратно, используя пальцы, плоскую отвёртку или рекомендованные пинцеты, отсоедините три разъёма JST от печатной платы, которые соединяют рабочее колесо, узел привода и блок УФ-подсветки.

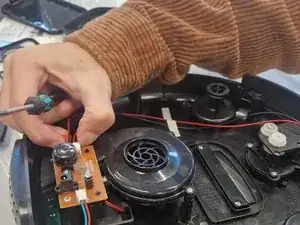

После отключения компонентов от платы, печатную плату (PCB) можно извлечь с помощью Phillips #1. Отложите её в безопасное место.

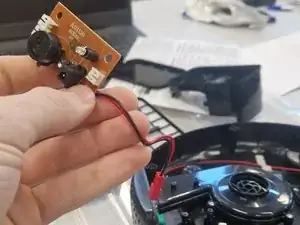

Учтите, что разъём батареи необходимо протянуть через отсек батареи, так как он припаян к плате.

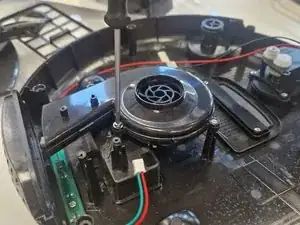

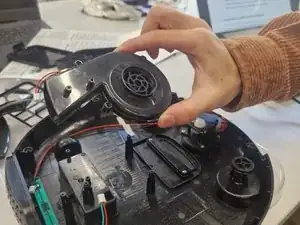

Используя Phillips #1, отверните два винта, удерживающих узел рабочего колеса на шасси — вы можете поднять узел с опор.

Есть две детали, которые теперь свободны, так как раньше удерживались соединёнными крышками.

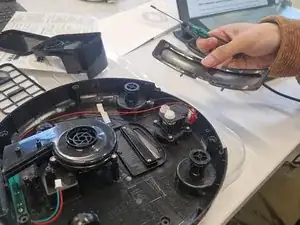

Крышка выхлопа и имитатор сенсорной панели можно поднять и отложить.

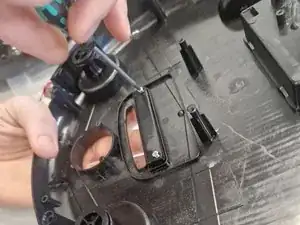

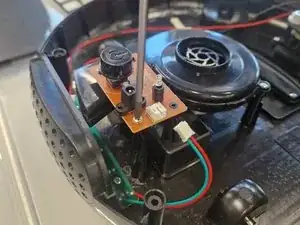

Используя Phillips #1, отверните два винта, удерживающих блок УФ-подсветки, и отложите его.

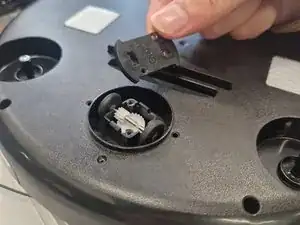

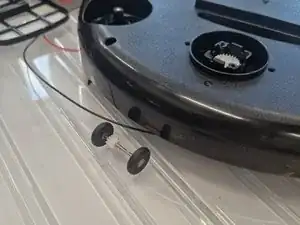

Используя Phillips #1, отверните два винта, удерживающих защёлкивающуюся крышку, под которой находятся колёса, закреплённые на оси. Понадобятся пинцет или плоская отвёртка, чтобы аккуратно освободить защёлки.

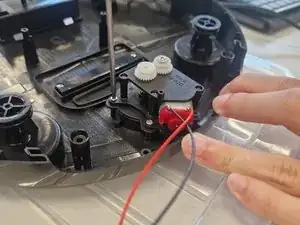

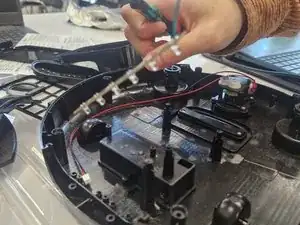

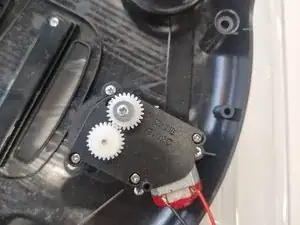

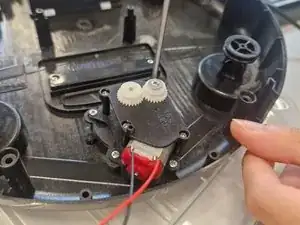

Используя Phillips #1, отверните 4 винта, удерживающих узел двигателя привода, — поднимите его и отложите.

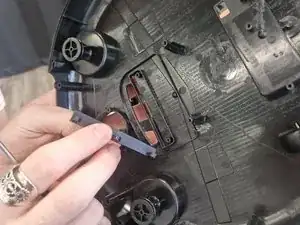

Используя Phillips #1, отверните два винта, фиксирующие резиновый уплотнитель, создающий плотное прилегание к полу для всасывания. Его можно легко снять с места установки.

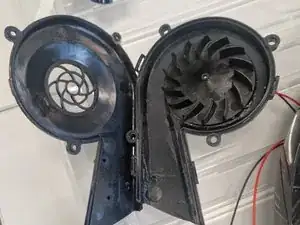

Узел рабочего колеса можно разобрать дальше для доступа при обслуживании или чистке.

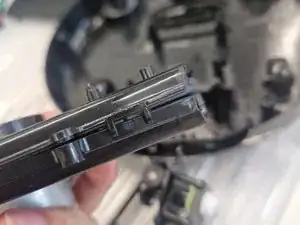

Есть несколько пластиковых защёлок, которые нужно аккуратно отжать — используйте плоскую отвёртку или шим для этого. Проявляйте дополнительную осторожность, так как некоторые защёлки могут быть хрупкими и сломаться при чрезмерном усилии.
