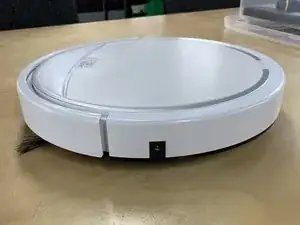

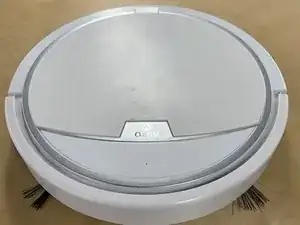

Разборка неназванного робота-пылесоса (полная разборка)

Вам понадобится крестовая отвертка PH0.

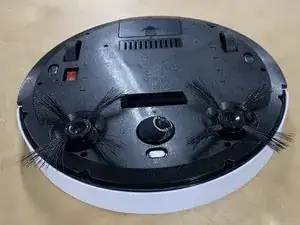

Сначала убедитесь, что питание отключено. (это красный выключатель на нижней стороне).

Затем можно снять боковую щетку.

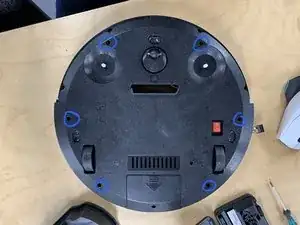

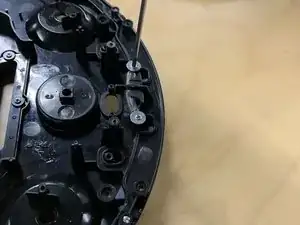

Далее открутите винты, соединяющие верхнюю часть бампера с нижней.

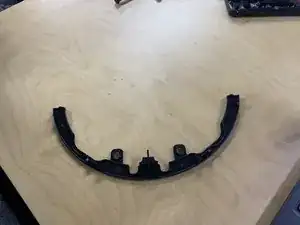

Затем снимите верхнюю часть бампера, поднимая и тянув панель на себя.

Снимите верхнюю белую крышку.

Снимите корпус вентилятора.

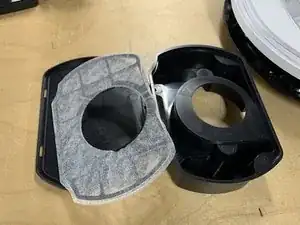

Извлеките фильтр из корпуса, отщелкнув крышку корпуса. (это можно сделать руками.)

После этого открутите остальные пластины от основания.

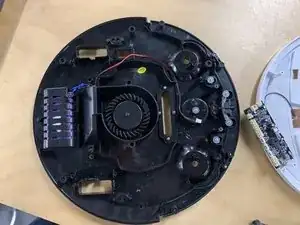

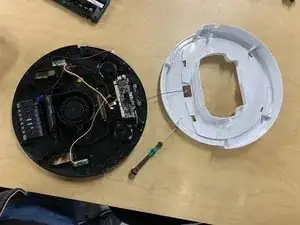

Далее снимите основание с верхней части, как показано. (будьте осторожны, так как крышка и основание соединены проводом).

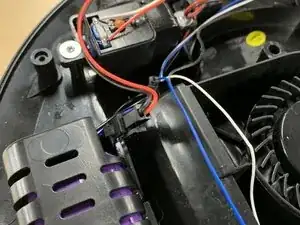

Теперь отключите аккумулятор.

После этого отключите все компоненты, ВНИМАТЕЛЬНО ОТМЕЧАЯ, КУДА ОНИ ПОДКЛЮЧЕНЫ!

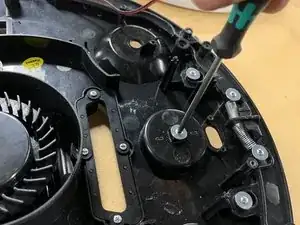

Когда закончите, открутите моторы и извлеките их из шасси.

Теперь необходимо снять плату. Открутите плату и извлеките её, чтобы получить доступ к другим компонентам.

После её снятия можно извлечь все ИК-датчики.

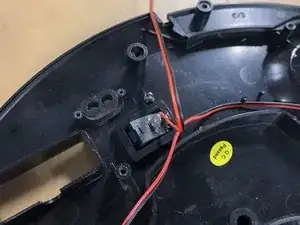

Открутите и удалите ИК-датчики, затем выведите выключатель питания (для этого потребуется некоторое усилие).

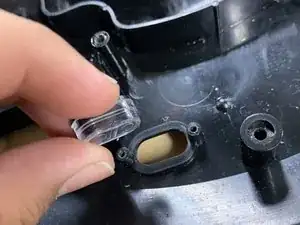

Снимите корпус ИК-датчиков и расположите 2 части рядом с ИК-датчиками.

Далее открутите универсальное направляющее колесо.

Затем открутите нижний бампер и снимите его.

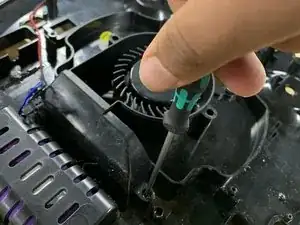

Теперь открутите нижний корпус вентилятора и снимите его.

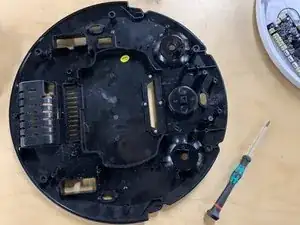

Переверните устройство и открутите заднюю панель. Затем извлеките аккумулятор.

Разборка узла мотор—колесо.

Сначала открутите колесо от мотора.

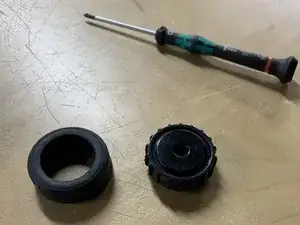

Затем снимите шину с колеса.

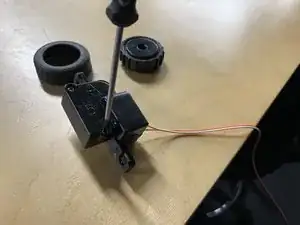

После этого открутите мотор и разберите его.

Разборка вентилятора и держателя.

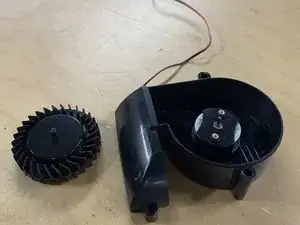

Сначала снимите вентилятор. (Потребуется некоторое усилие.)

Затем открутите мотор и удалите его.

Разборка нижнего бампера.

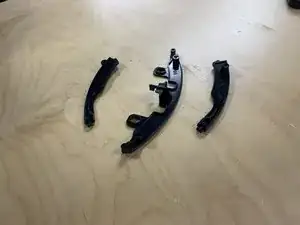

Открутите пластины и снимите их.
